Устройство автоматизации и управления электродвигателями водяных насосов Vodotok ЭДД-2Р

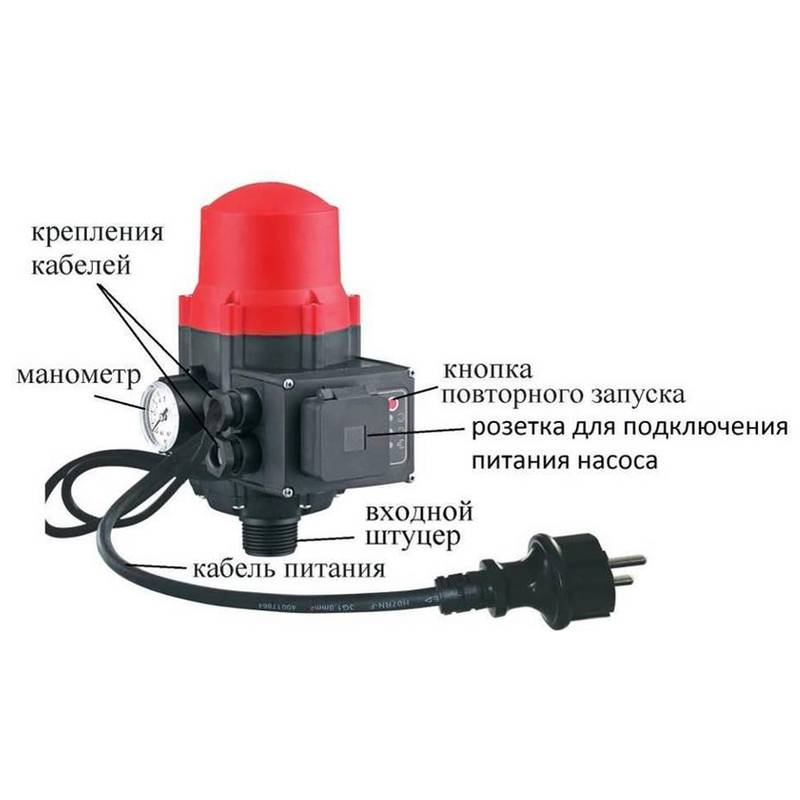

Обобщенная схема устройства регуляторов:

Пример схемы подключения:

Область применения:

Данные устройства предназначены для автоматизации и оптимизации работы насоса. Они автоматически запускают насос при достижении в системе водоснабжения заданного стартового давления и отключают насос при достижении минимального протока жидкости или давления отключения (в зависимости от модели). У моделей ЭДД-11, ЭДД-13, ЭДД-2,2кВт-10Бар-СФ, ЭДД-2Н-2,2кВт 10Бар-СФ, ЭДД-2Р-3кВт имеется возможность установки не только стартового давления, но и давления отключения.

Модели ЭДД-13 и ЭДД-2Р-3кВт также имеют функции: защиты от перегрузки по току, избыточного давления и автоматического перезапуска насоса каждые 24 часа. Насосная автоматика модели ЭДД-2Р-3кВт также имеет встроенную защиту от частых включений и отключений насоса. Устройство модели ЭДД-14 имеет автоматическое защитное отключение насоса при достижении температуры перекачиваемой жидкости +70°С, а также установку стартового давления в диапазоне от 1 до 2,8 бар, с помощью регулятора на панели управления.

Модели ЭДД–2-Р, ЭДД-12-Р снабжены встроенными в корпус розетками для подключения насоса, они не предназначены для установки в помещениях с высокой влажностью, например, в колодцах, скважинах и т. д.

Внимание! Насосную автоматику необходимо устанавливать строго в вертикальном положении. Только автоматику моделей ЭДД-5, ЭДД-6, ЭДД 11, ЭДД-13, ЭДД-14, ЭДД-2,2кВт-10Бар-СФ, ЭДД-2Н-2,2кВт-10Бар-СФ, НАЧ-1,5кВт-10Бар-220В/220В, ЭДД-3кВт-10Бар-СФ можно устанавливать вертикально и горизонтально. Насосная автоматика может поставляться в различных комплектациях, иметь различные опции, а также применяется с насосами для перекачивания чистой пресной воды без содержания твердых частиц и волокнистых включений.

Внимание! Не вынимайте электронную системную плату из устройства! Если Вы используете насос с максимальным давлением более 10 бар, установите на входе устройства редуктор давления. Установку и подключение устройства должен производить квалифицированный специалист.
