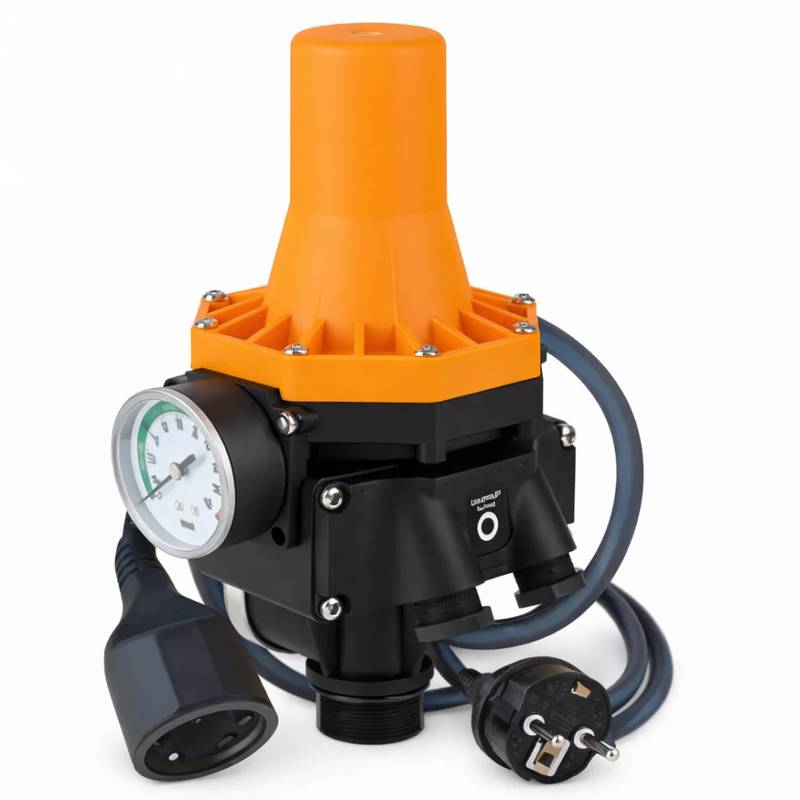

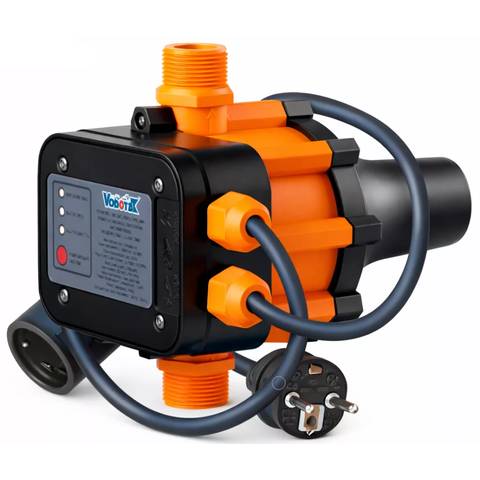

Устройство автоматизации и управления электродвигателями водяных насосов Vodotok НАЭМ-1,1кВт-ЭКО

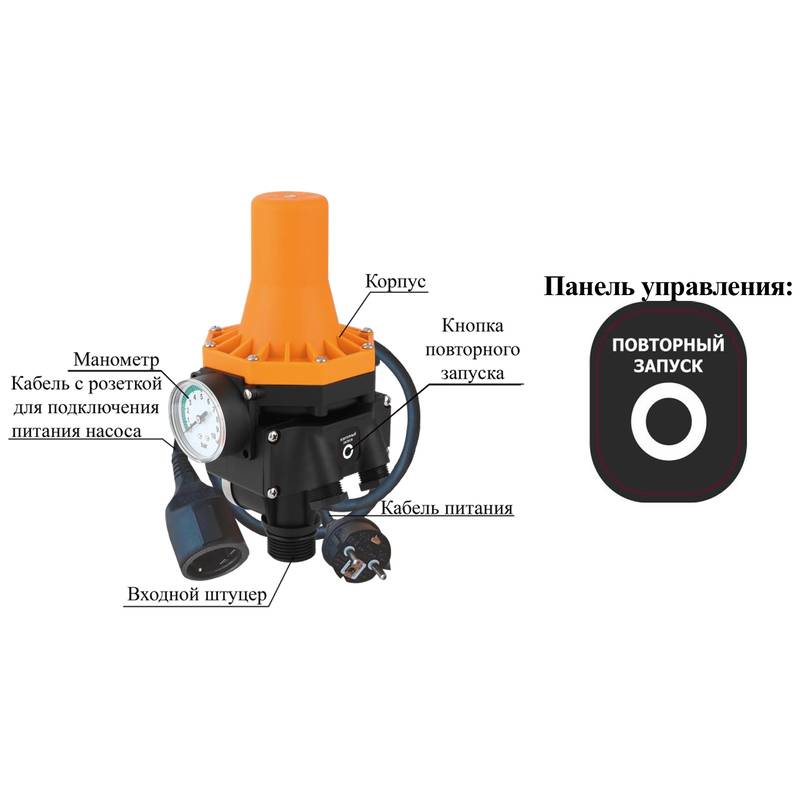

Обобщенная схема устройства:

Установка насосной автоматики:

Внимание! Не вынимайте электронную системную плату из устройства! Если Вы используете насос с максимальным давлением более 10 бар, установите на входе устройства редуктор давления. Установку и подключение устройства должен производить квалифицированный специалист.

1. Установите насосную автоматику в вертикальное положение в любой точке, расположенной между электронасосом и первой точкой водоразборного крана таким образом, чтобы входной штуцер насосной автоматики соединялся с выходным штуцером насоса. Удостоверьтесь в 5 полной герметичности всех соединений.
   Направление стрелок, нанесенных на устройстве, должно совпадать с направлением движения жидкости. Если высота трубопровода между насосом и верхним водоразборным краном превышает 13 метров, при этом стартовое давление составляет 1,5 бара, то прибор необходимо установить на таком уровне, чтобы между автоматикой и водоразборным краном было не более 13 метров. Давление, создаваемое насосом, должно быть на 0,8 бар выше стартового давления.
   Установленное на заводе стартовое давление - 1,5 бара, что является оптимальным значением для большинства применений насосной автоматики. Значение стартового давления может быть изменено с помощью регулировочного винта, расположенного в верхней части автоматики с маркировкой «+» и «-».
2. Убедитесь, что насосная камера насоса заполнена жидкостью. Подключите штепсель на кабеле питания насосной автоматики к розетке с параметрами 220В/50Гц, а штепсель кабеля питания насоса к розетке на кабеле насосной автоматики. Теперь устройство готово к работе.

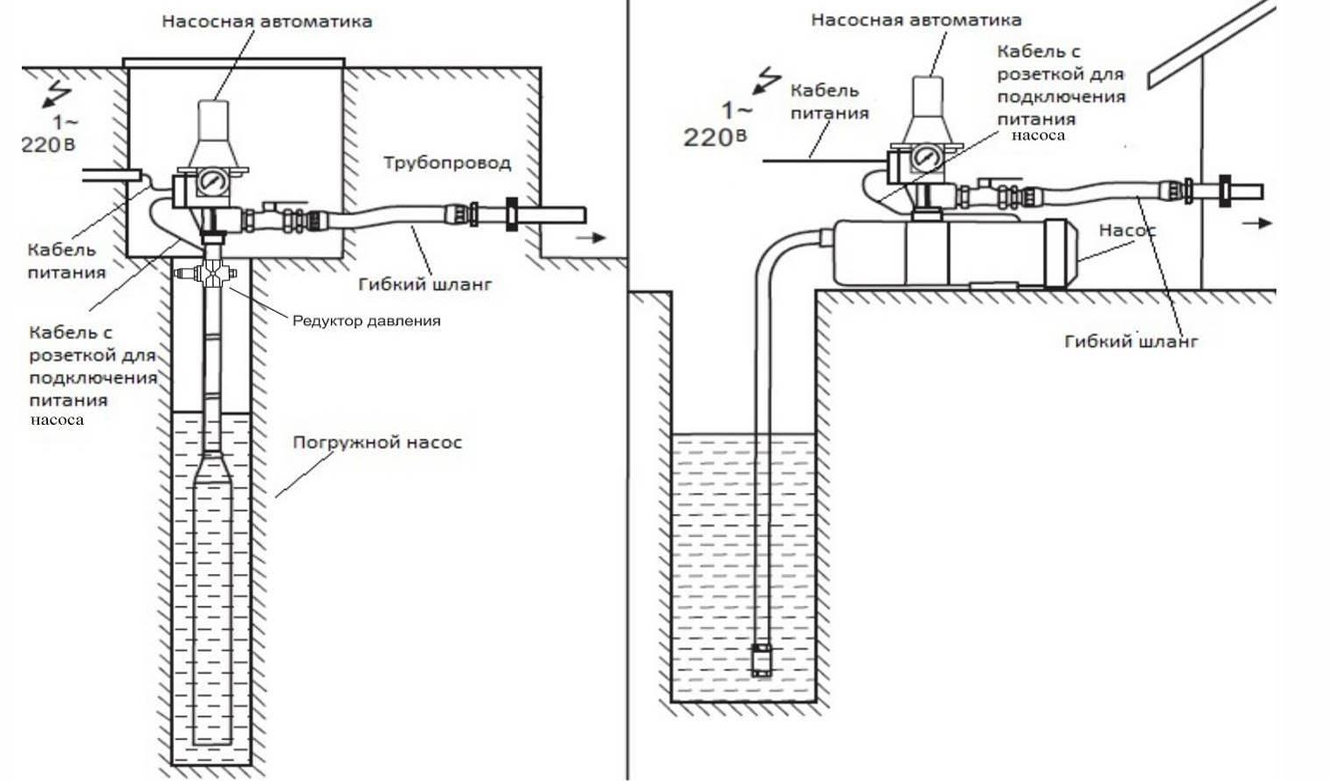

Схема подключения:

Область применения:

Данные устройства предназначены для автоматизации и оптимизации работы насоса. Они автоматически запускают насос при достижении в системе водоснабжения заданного стартового давления и отключают насос при достижении минимального протока жидкости.

Особенности:

1. Возможность регулировки стартового давления в диапазоне от 1,2 до 2,5 бар
2. Защита от «сухого хода»;
3. Кнопка повторного запуска, позволяющая перезапустить систему, для устранения неисправностей
4. Встроенный обратный клапан, предотвращающий стекание жидкости
5. Манометр, позволяющий контролировать давление жидкости (только у модели НАЭМ-1,1кВт-ЭКО)

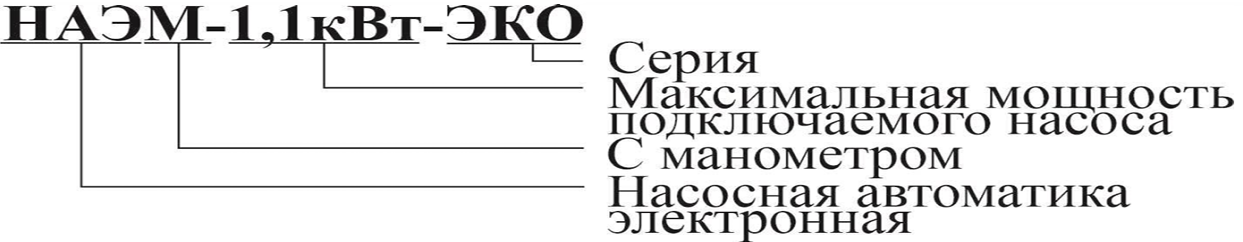

Расшифровка обозначений:

Внимание! Насосную автоматику необходимо устанавливать строго в вертикальном положении. Она применяется с насосами для перекачивания чистой пресной воды без содержания твердых частиц и волокнистых включений.

Внимание! Присутствие твердых частиц и волокнистых включений в жидкости может стать причиной некорректной работы автоматики и приведет к негарантийной поломке изделия.
