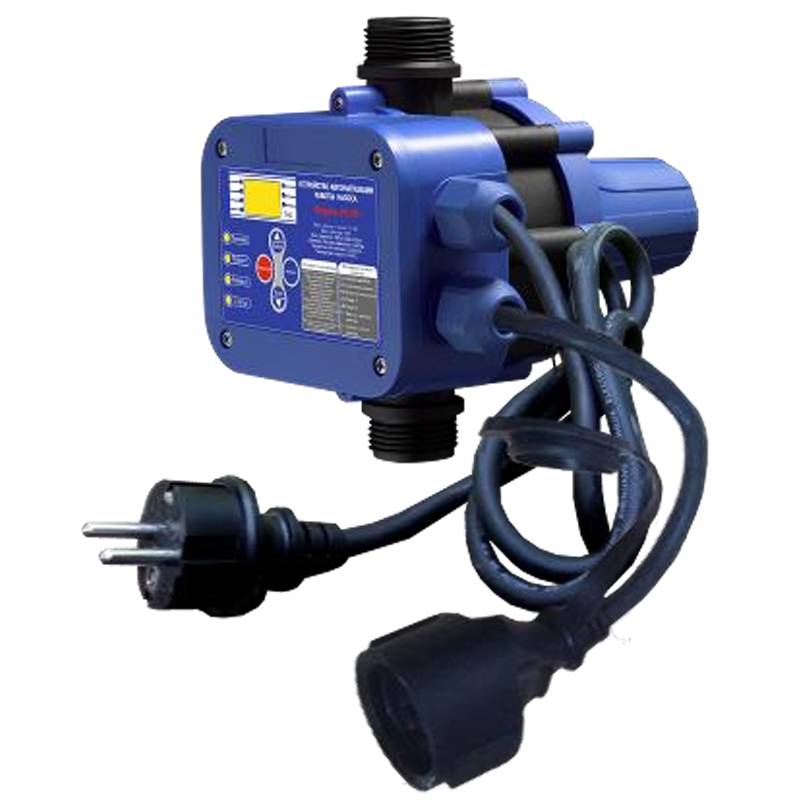

Устройство автоматизации и управления электродвигателями водяных насосов Vodotok РС-60

Модель PC-60 имеет два режима.:

• При первом режиме работы включение и выключение насоса происходит автоматически после начала и окончания водотока.
• При втором режиме работы включение насоса регулируется, установленным стартовым давлением, а выключение насоса происходит после прекращения водотока.

Длина кабеля:

• Длина кабеля со штепселем европейского типа - 1.3 м
• Длина кабеля с розеткой для подключения насоса - 40 см

Обобщенная схема устройства:

Установка регулятора:

Максимальное расстояние между верхним водоразборным краном и насосной автоматикой моделей PC-60:

1. На выходном трубопроводе необходимо установить обратный клапан.
2. Насосную автоматику следует устанавливать на выходном трубопроводе между обратным клапаном и первой точкой водоразбора.
3. Для повышения стабильности управления вблизи насосной автоматики рекомендуется установить гидроаккумулятор.
4. Во время установки изделия не допускайте попадания клея, мусора и других посторонних предметов в автоматику, так как это может стать причиной ее неисправности.

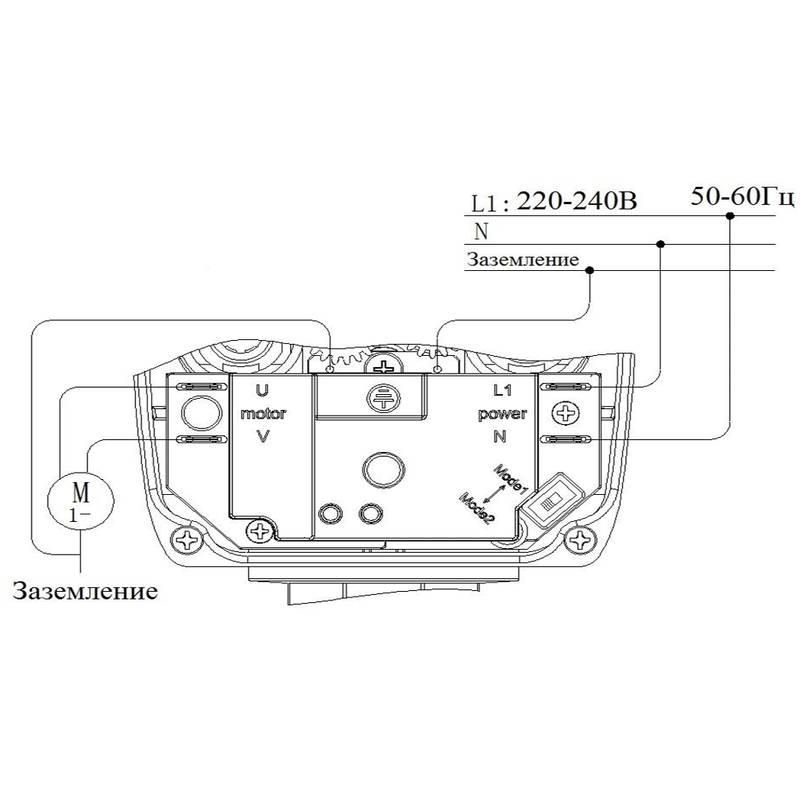

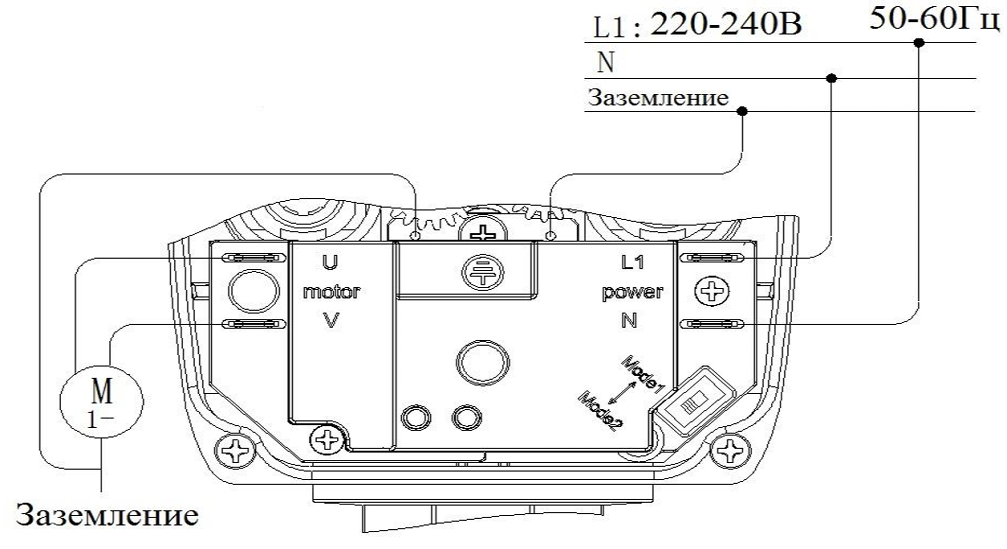

Схема подключения РС-60 к однофазному насосу мощностью не более 1,1 кВт:

Область применения:

Данные устройства предназначены для автоматизации и оптимизации работы насосов и насосных станций в системах водоснабжения и полива. Кроме этого, данные устройства (за исключением моделей РС-2В, PС-3В, РС-9С, РС-9) предназначены для защиты насоса от повреждений, вызванных работой без воды (защита от «сухого хода»), а также автоматически отключают насос при появлении сбоев в подаче воды или работе насоса.

• Модели РС-2В, PС-3В, РС-9С, РС-9 оснащены встроенным манометром, который обеспечивает визуальный контроль давления в системе водоснабжения и полива.

• Модели РС-9С, РС-9, РС 2В, PС-3В имеют два выходных отверстия, каждое из которых можно использовать для подключения насоса или многоходового фитинга.

• Модели PC-58, РС-60, РС-39 укомплектованы проводом длиной 1,3 м со штепселем европейского типа и проводом длиной 40 см с розеткой для подключения насоса.

• Модели PС-3В, РС-9 укомплектованы проводом длиной 1м со штепселем европейского типа и проводом длиной 50 см с розеткой для подключения насоса.

Данные устройства предназначены для работы с чистой пресной водой, без содержания нерастворимых частиц. При наличии в воде нерастворимых примесей, на входном трубопроводе необходимо установить фильтр грубой очистки (не входит в комплект поставки).
