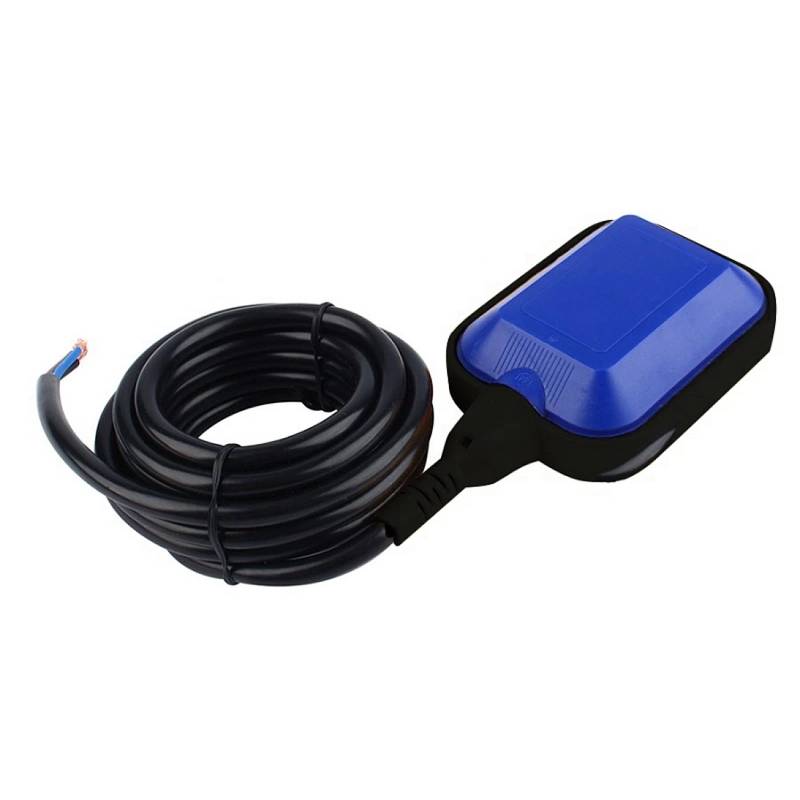

Выключатель поплавковый Vodotok ПВ-1-0,5М

Способ подключения поплавкового выключателя для откачки из резервуара:

Данный способ подключения позволяет откачивать жидкость из резервуара до тех пор, пока уровень жидкости не опустится до установленного уровня, по достижении этого уровня поплавковый выключатель отключит насос и включит его снова при повышении уровня жидкости.

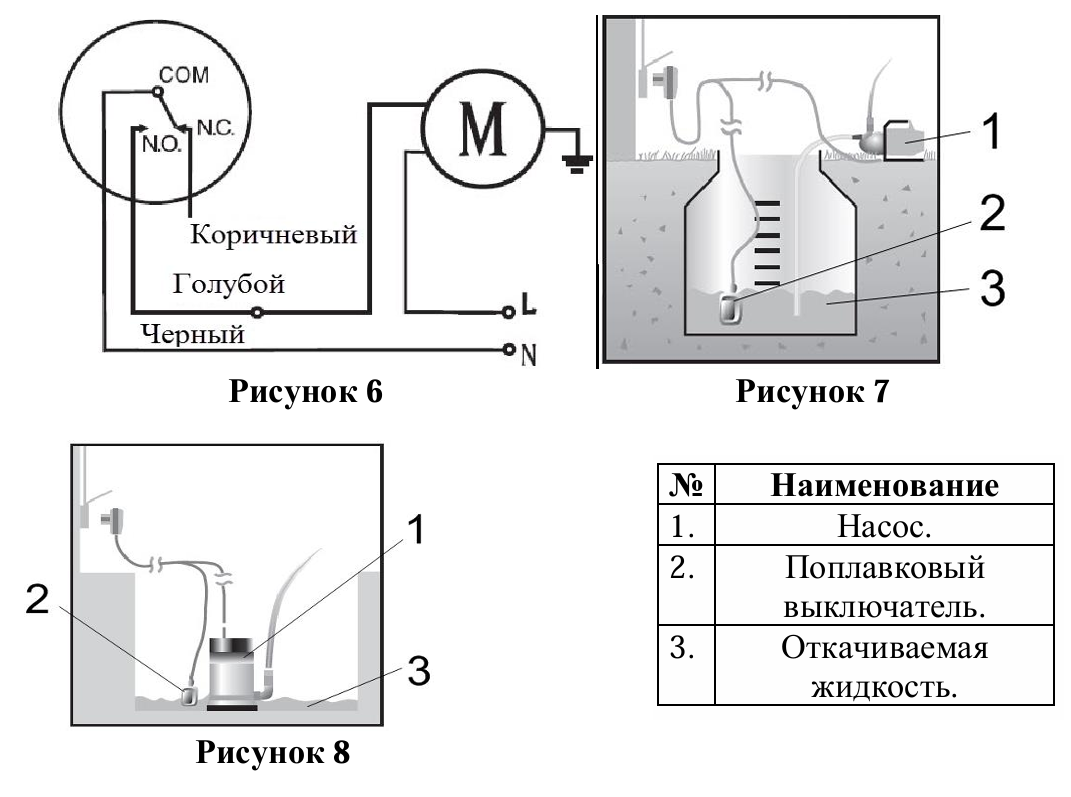

На рисунках 7 и 8 изображены примеры установки. Электрическое подключение должен производить квалифицированный специалист. У поплавковых выключателей серий ПВ-1 и ПВ (за исключением модели ПВ-1-0,5М) выполните подключение следующим образом (смотрите рисунок 6): коричневый провод оставьте не подключенным и заизолируйте. Черный провод подключите к нулю источника питания, голубой провод подключите к одной из клемм насоса, вторую клемму насоса подключите к фазе источника питания.

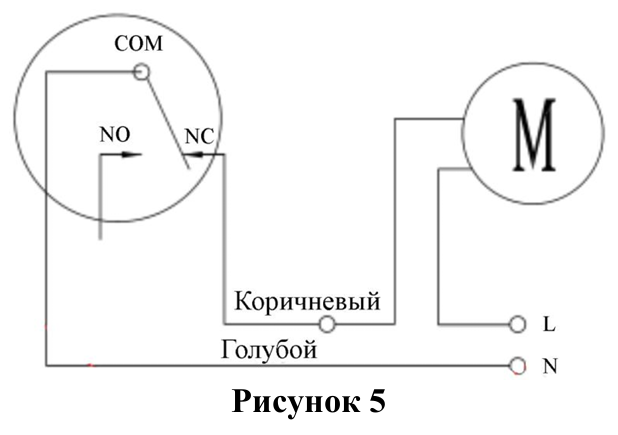

Схему подключения модели ПВ-1-0,5М смотрите на рисунке 5 ниже:

Установка противовеса:

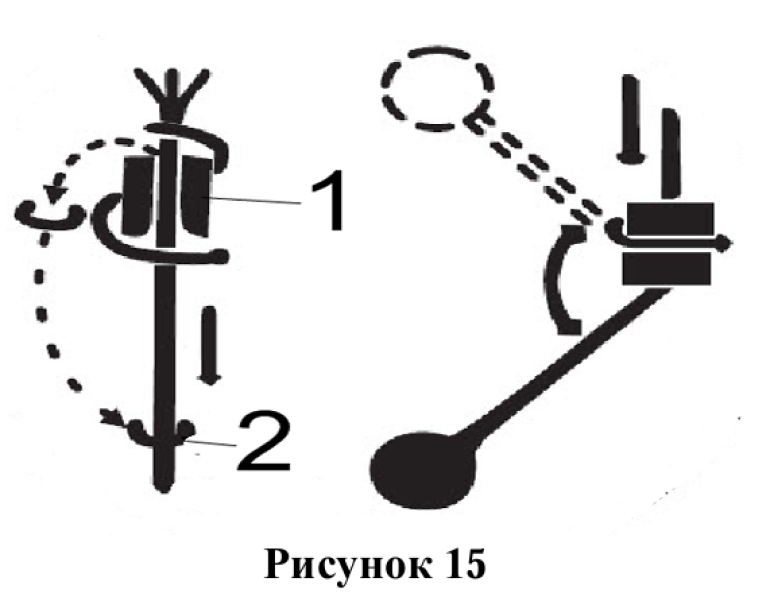

Противовес не поставляется в комплекте с поплавковым выключателем. Перед тем как установить противовес (1) выньте из него пластиковый фиксатор (2). Установите противовес (смотрите рисунок 15) так, чтобы коническое углубление было направлено вниз. После того как подобрана длина провода закрепите противовес на кабеле при помощи пластикового фиксатора.

Внимание! Установку и электрическое подключение поплавкового выключателя должен производить квалифицированный специалист.

Область применения:

Данные поплавковые выключатели используются для автоматизации режимов включения/выключения электрического насоса при достижении перекачиваемой им жидкости определенного уровня. Поплавковый выключатель модели ПВ-1-0,3М используется на насосах VODOTOK серии QDX для замены вышедшего из строя выключателя, а также в насосах других марок.

Комплектация:

• Поплавковый выключатель в сборе –1 шт.
• Руководство по эксплуатации – 1 шт.

Расшифровка обозначений:
