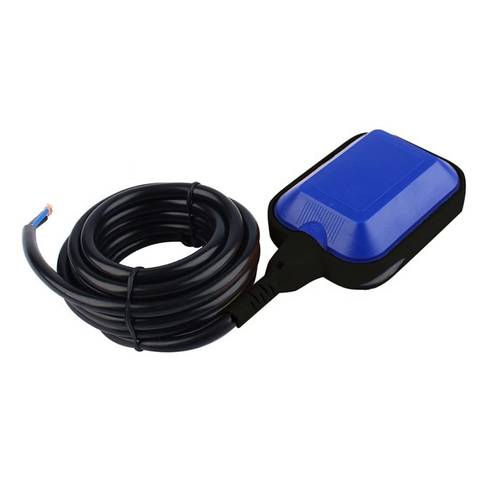

Выключатель поплавковый Vodotok ПВ-ГВ-2M

Способ установки поплавкового выключателя для наполнения резервуара:

Данный способ установки позволяет автоматически наполнять резервуар до определенного уровня, по достижении этого уровня поплавковый выключатель отключит насос. В любом положении ниже установленного уровня насос будет оставаться включенным.

На рисунках 2 и 3 изображены примеры установки.

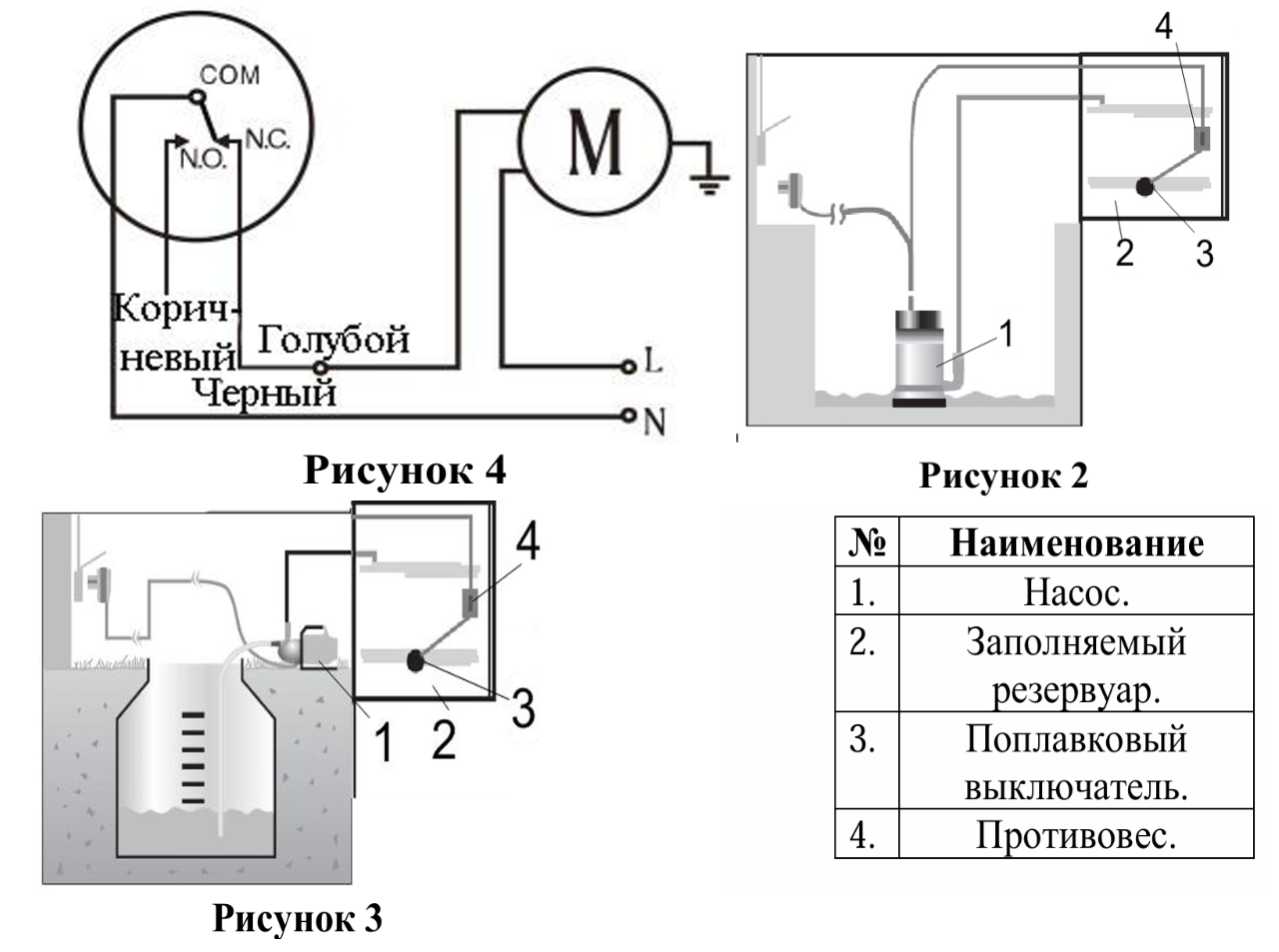

Электрическое подключение должен производить квалифицированный специалист следующим образом (смотрите рисунок 4): коричневый провод оставьте не подключенным и заизолируйте. Черный провод подключите к нулю источника питания, голубой провод подключите к одной из клемм насоса, вторую клемму насоса подключите к фазе источника питания.

Способ подключения поплавкового выключателя для откачки из резервуара:

Данный способ подключения позволяет откачивать жидкость из резервуара до тех пор, пока уровень жидкости не опустится до установленного уровня, по достижении этого уровня поплавковый выключатель отключит насос и включит его снова при повышении уровня жидкости.

На рисунках 7 и 8 изображены примеры установки. Электрическое подключение должен производить квалифицированный специалист.

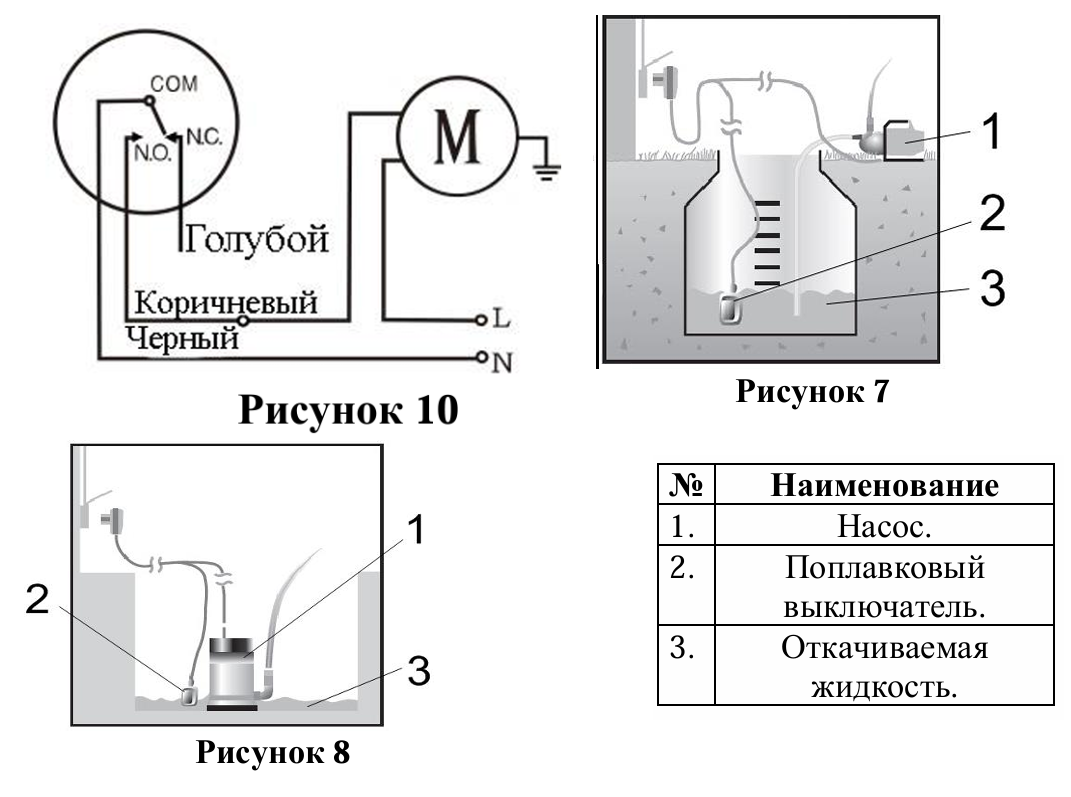

У поплавковых выключателей моделей ПВ-ГВ-2м, ПВ-ГВ-3м и ПВ-ГВ-5м выполните подключение следующим образом (смотрите рисунок 10): подсоедините коричневый провод к одной из клемм насоса, а черный провод - к нулю источника питания, при этом голубой провод оставьте не подключенным и заизолируйте.

Комбинированный способ подключения:

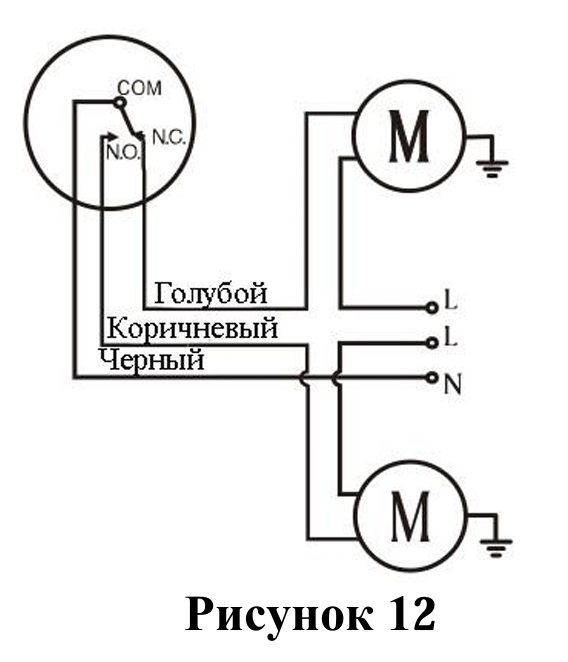

Данный способ подключения комбинирует два предыдущих способа и позволяет подключить два насоса к поплавковому выключателю. Электрическое подключение должен производить квалифицированный специалист следующим образом (смотрите рисунок 12): коричневый провод подключите к клемме насоса, которая будет производить его отключение по достижении верхнего уровня в резервуаре, голубой провод подключите к клемме насоса, которая будет производить его отключение при падении уровня воды до заданной отметки. Черный провод подключите к нулю источника питания, вторую клемму насоса подключите к фазе источника питания.

Установка противовеса:

Противовес не поставляется в комплекте с поплавковым выключателем. Перед тем как установить противовес (1) выньте из него пластиковый фиксатор (2). Установите противовес (смотрите рисунок 15) так, чтобы коническое углубление было направлено вниз. После того как подобрана длина провода закрепите противовес на кабеле при помощи пластикового фиксатора.

Внимание! Установку и электрическое подключение поплавкового выключателя должен производить квалифицированный специалист.

Область применения:

Данные поплавковые выключатели используются для автоматизации режимов включения/выключения электрического насоса при достижении перекачиваемой им жидкости определенного уровня. Поплавковый выключатель модели ПВ-1-0,3М используется на насосах VODOTOK серии QDX для замены вышедшего из строя выключателя, а также в насосах других марок.

Комплектация:

• Поплавковый выключатель в сборе –1 шт.
• Руководство по эксплуатации – 1 шт.

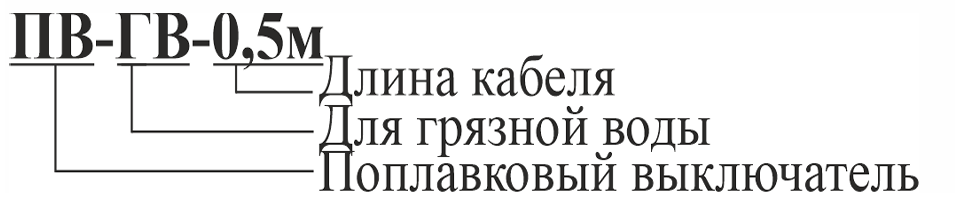

Расшифровка обозначений серии ПВ:

Расшифровка обозначений серии ПВ-ГВ:
