Регулятор давления механический Vodotok РСХ-1-Р(М)

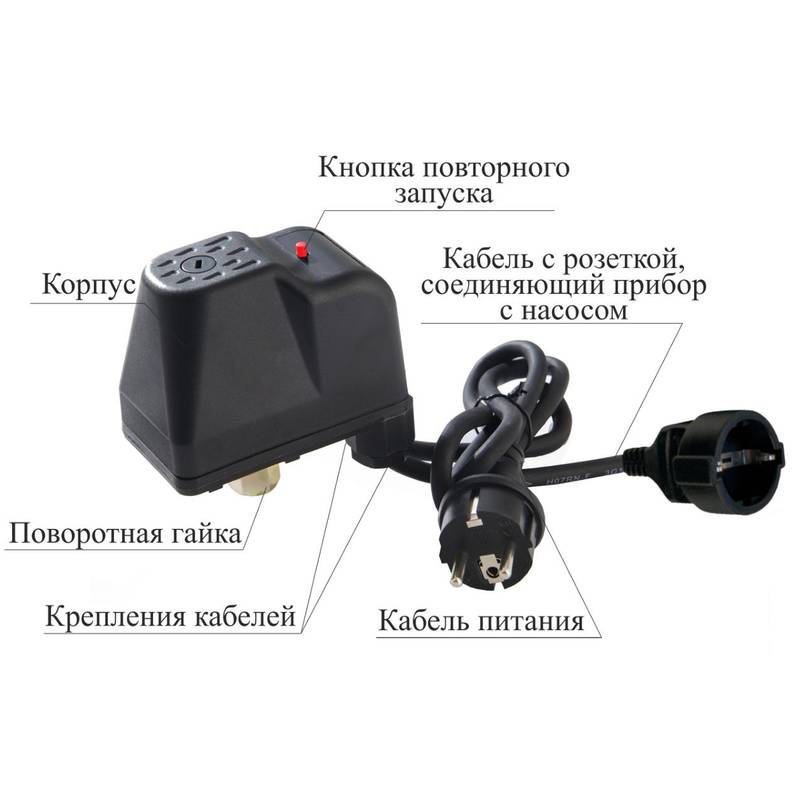

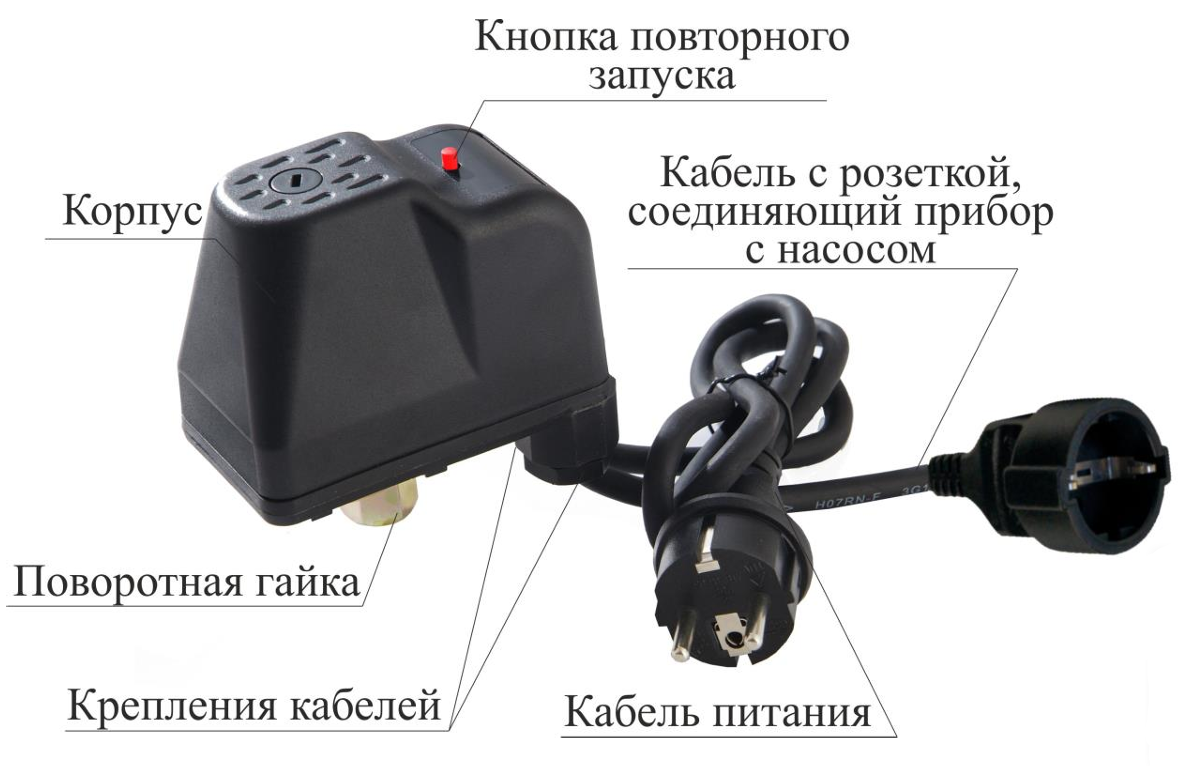

Обобщенная схема устройства регуляторов давления:

Область применения:

Регуляторы моделей РСХ-2М и РСХ-2П предназначены для автоматического включения насоса, при достижении минимального в системе заданного давления и автоматического выключения насоса, при достижении максимального заданного давления. Также данные регуляторы обеспечивают защиту насоса от поломок в результате работы без воды (защита от сухого хода).

Регуляторы моделей РСХ-1, РСХ-1-Р(М), РСХ-1-Р(П) предназначены для автоматического выключения насосов при отсутствии воды в системе водоснабжения, что обеспечивает защиту насосов от поломок в результате работы без воды (защита от сухого хода).

Модели РСХ-1-Р(М), РСХ-1-Р(П) снабжены кабелем длиной 85 см со штепселем европейского типа и кабелем 20 см с розеткой.

Регуляторы давления могут поставляться в трех вариантах:

• Без проводов
• С проводом длиной 85см со штепселем европейского типа и проводом длиной 20 см с розеткой, со штуцером с наружной резьбой
• С проводом длиной 85см со штепселем европейского типа и проводом длиной 20 см с розеткой, с поворотной гайкой с внутренней резьбой

Комплектация:

• Регулятор давления в сборе - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Гарантийный талон - 1 шт.
• Упаковка - 1 шт.

Установка регулятора:

• Регулятор давления должен быть установлен непосредственно на насос, таким образом, чтобы входной штуцер насосной автоматики соединялся с выходом насоса. Входное отверстие регулятора давления (штуцер) имеет диаметр ¼ дюйма. После монтажа необходимо проверить герметичность всех соединений.
• Во время установки регулятора давления, запрещается использовать клей или другие подобные вещества, это может привести к поломке регулятора. Удостоверьтесь, что все соединения проводов надежно защищены от попадания воды.

Внимание! После остановки насоса система водоснабжения остается под давлением, поэтому перед проведением работ по монтажу/демонтажу регулятора давления, необходимо слить воду.
