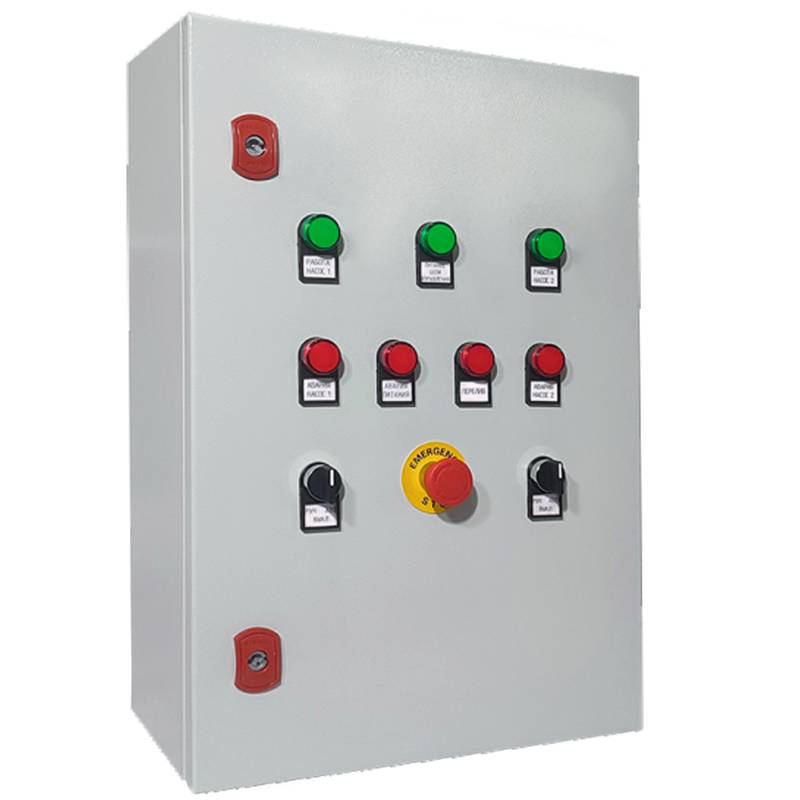

Щит управления Aikon ЩУН-КНС-МИНИ-2x0.75кВт-УХЛ4

ЩУН-КНС-МИНИ предназначен для автоматического и ручного управления процесса откачки жидкости. Защищает трехфазные электродвигатели насосных агрегатов с напряжением питания 380 В. Простота конструкции обеспечивает высокую надежность и удобство в обслуживании и эксплуатации. Автоматический режим обеспечивается релейной логикой работы. В качестве датчиков уровня могут использоваться поплавковые выключатели.

ЩУН-КНС-МИНИ имеет защиту по датчику сухого хода, что исключает возможность включения насосов без воды.

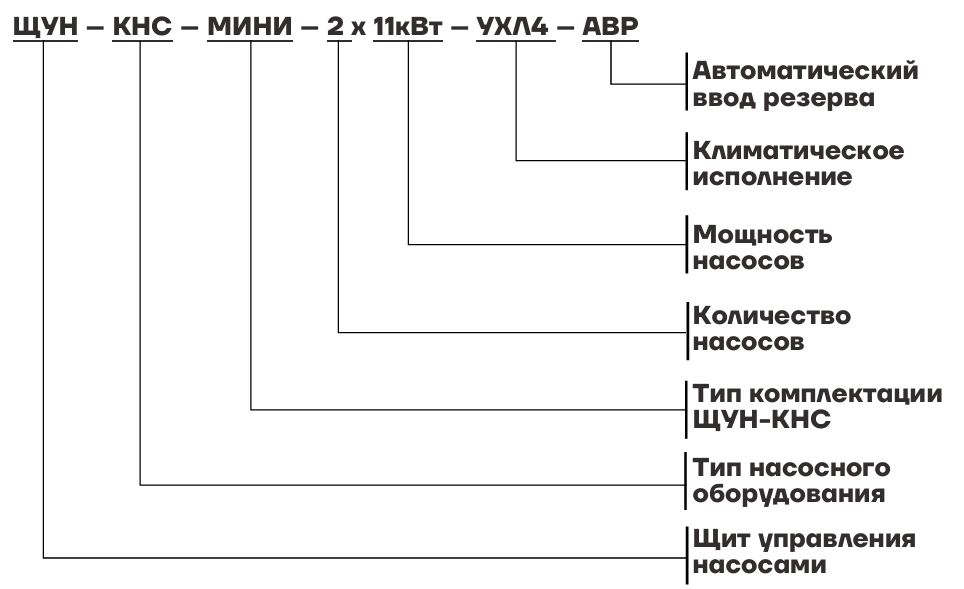

Расшифровка обозначений:

Функции:

• Автоматическое управление работой группы насосов по датчикам уровня (дискретные);
• Защита насосов при замыкании или перегрузке, обрыве, смене чередования или асимметрии фаз, пониженном или повышенном напряжении;
• Защита насосов от «сухого хода» по поплавковому выключателю;
• Работа насосов в автоматическом режиме;
• Работа насосов в ручном режиме независимо от внешнего сигнала управления;
• Равномерная наработка насосов. Чередование насосов осуществляет импульсное реле

Область применения:

ЩУН – щиты управления предназначены для автоматического управления электродвигателями насосов в составе насосной станции, защиты электродвигателей от перегрузок, перекоса фаз, перенапряжения или действия токов короткого замыкания.

Щит управления обеспечивает:

• Управление насосами в автоматическом режиме
• Защиту насосного агрегата по встроенным датчикам
• Контроль напряжений и фаз
• Индикацию состояния насоса
• Контроль «сухого хода»
• Включение/отключение насосов в ручном режиме

Возможные способы пуска насосных агрегатов:

• Прямой пуск
• Устройство плавного пуска

Возможные климатические исполнения ЩУН:

• УХЛ1(О) – применяется в районах с умеренным или холодным климатом с установкой на улице (с обогревом)
• УХЛ4 – применяется в районах с умеренным или холодным климатом с установкой в помещении (без обогрева)

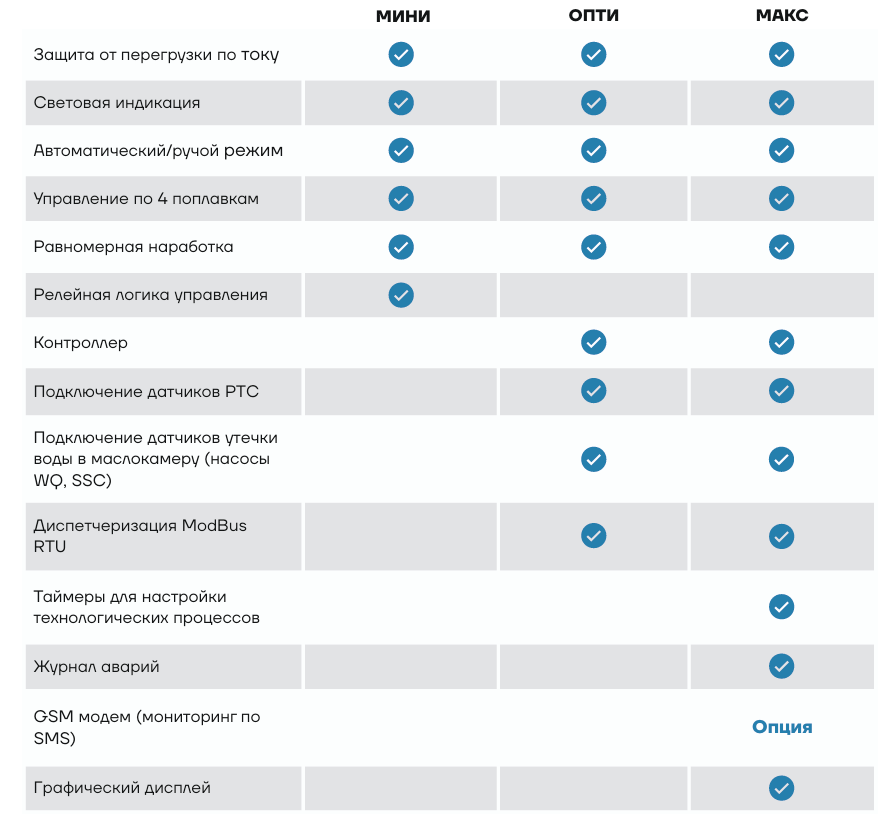

Общие параметры ЩУН-КНС:
