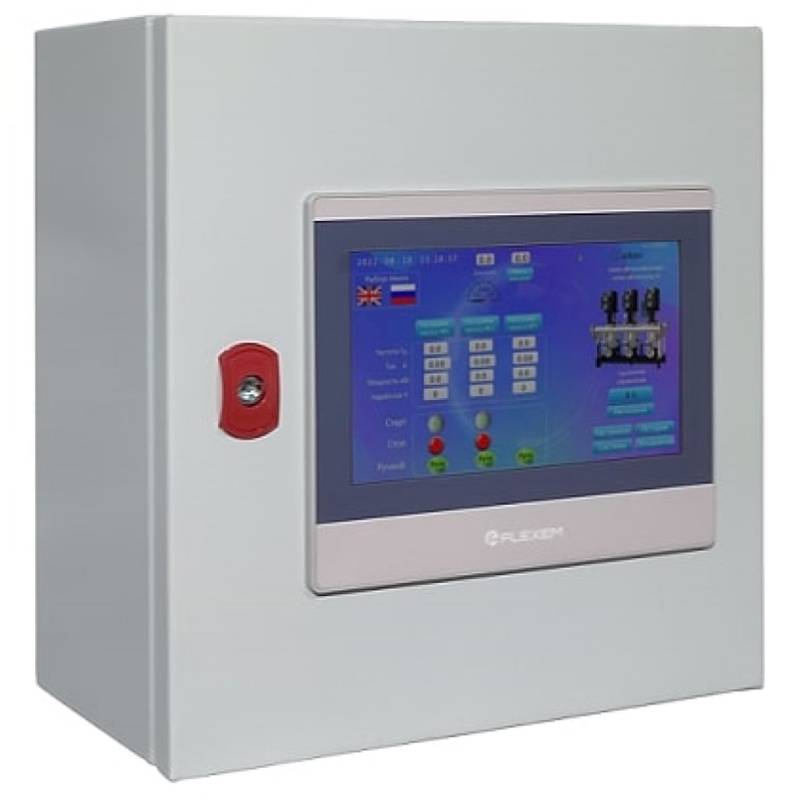

Шкаф управления Aikon ЩУН-PD-H-7

Артикул: ЩУН-PD-H-7

61 010 руб.

цена с НДС

В наличии

–+

Заказать в MAX

Все характеристики

Доставка

Отправляем товары по России ТК Деловые Линии или СДЭК

Самовывоз в г. Ростове-на-Дону

Размер экрана, дюйм

7
Класс защиты

IP65
Максимальная температура окружающей среды

0...+50

Размеры упаковки, Д x Ш x В, м

0.3 x 0.4 x 0.15
Вес брутто, кг

10

Технические характеристики:

Экран	7” 16:9 TFT LCD
Разрешение (WxH)	1024×600
Цвет	24-bit
Яркость	460 cd/m²
Подсветка	LED
Срок эксплуатации	50000 hours
Процессор	600MHz ARM Cortex-A8
Память	128M Flash + 128M DDR3
Ethernet	10M/100M
Порт SD card	Есть
Порт USB	USB Slave 2.0,USB Host 2.0
Загрузка проекта	USB Slave/U disk / Ethernet
COM Port	COM1/COM3:RS232/RS485/RS422 COM2:RS485
Потребляемая мощность	< 10W
Питание	DC24V, рабочий диапазон DC 9V~28V
Рабочая температура	0~50℃
Температура хранения	-20~60℃
Монтажное отверстие	260mm×202mm
Габариты	273mm×213mm×36mm
Вес	920гр

Область применения:

ЩУН-PD H предназначен для визуализации процесса работы насосной стации, удобного отображения значений технических параметров (давление, частота вращения двигателя, наработка и т.д.) и управления работой насосов.

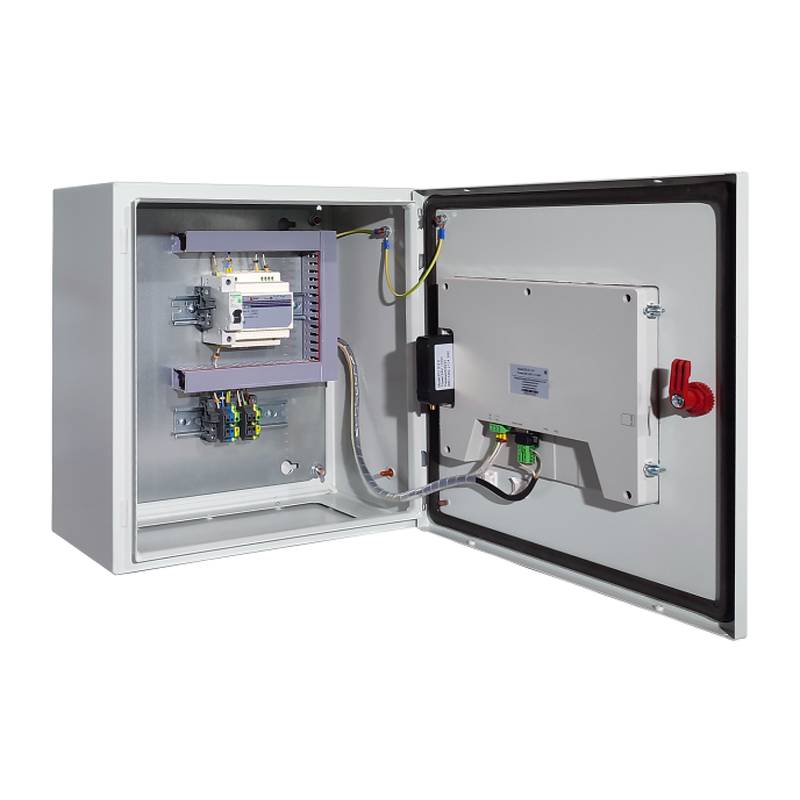

На монтажной панели расположены:

Блок питания с входным напряжением ~220В и выходным 24В (постоянное) мощностью 30 W
Автоматический выключатель однополюсный ~220В, 6А
Клеммы для подключения питания и линий связи между PD H и контроллеров с функцией преобразования частоты PDES. На нижней панели щита управления расположены кабельные вводы для герметичного подвода кабеля питания и линий связи

Для ЩУН PD H разработаны программное обеспечение для управления насосными станциями с количеством насосов от одного до шести. Каждая из этих программ отличается от других и устанавливается в PD H в процессе пусконаладки станции.

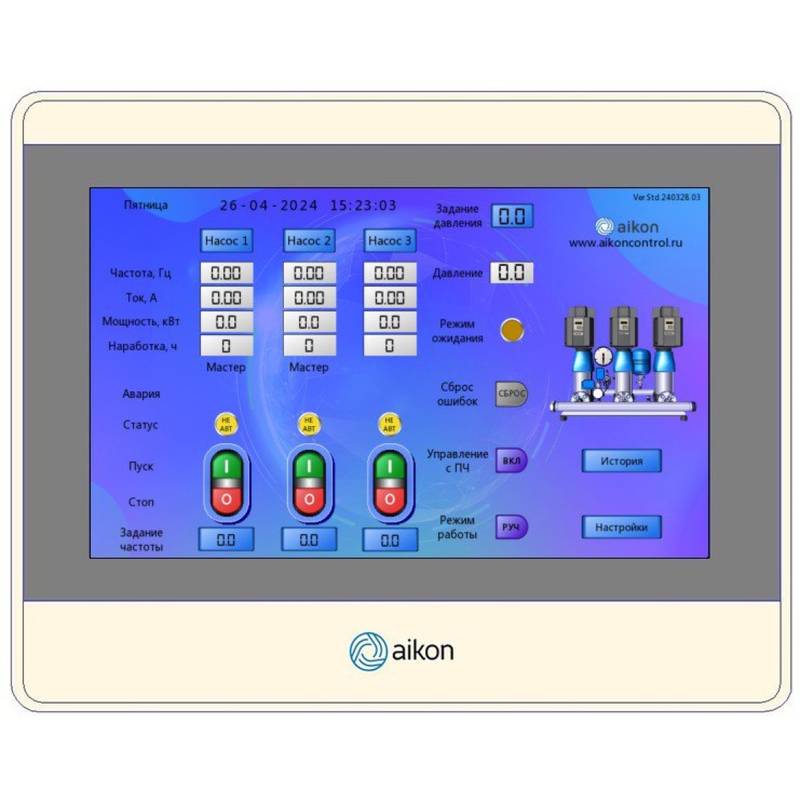

Сенсорная панель позволяет запустить и остановить насосную станцию в автоматическом режиме.

Перевод насосов из ручного в автоматический режим осуществляется только нажатием соответствующих кнопок на преобразователях частоты, также как и запуск и остановка насосов в ручном режиме. Программа позволяет изменять значение заданного давления, для работы системы в автоматическом режиме.

Для диспетчеризации можно подключить к щиту управления модуль связи PDG-mini, что позволит транслировать данные на облачный сервер Aikon. Эта опция позволяет удаленно мониторить состояние станции и управлять ей, практически из любой точки Земли, где есть интернет.

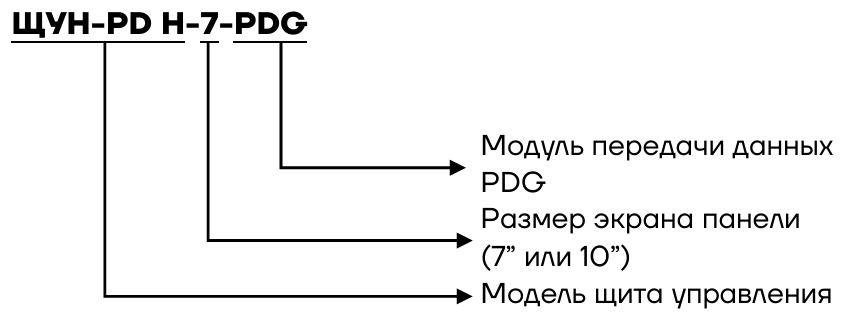

Расшифровка обозначений:

Шкаф управления Aikon ЩУН-PD-H-7
