Щит управления насосами Aikon ЩУН-PDES-1х7.5 кВт УХЛ4 АВР

Климатические исполнения ЩУН-PDES:

• УХЛ4 – применяется в районах с умеренным или холодным климатом с установкой в помещении (без обогрева)
• УХЛ1(О) – применяется в районах с умеренным или холодным климатом с установкой на улице (с обогревом)
• УХЛ1(ОАВ) – применяется в районах с умеренным или холодным климатом с установкой на улице (с обогревом); Антивандальное исполнение. Все органы управления и индикации убраны на внутреннюю дверь

Технические характеристики:

• Устройства запуска плавный ПЧ PD ES IP20
• Количество подключаемых  электродвигателей 1-6
• Род тока  переменный
• Допустимые отклонения  напряжения ±15%
• Мощность подключаемых  электродвигателей 0,37-400 кВт
• Количество вводных  силовых каналов  1-2

Область применения:

ЩУН-PDES оснащены преобразователями частоты PD ES IP20 с встроенным контроллером, позволяющим управлять до 6 насосов без дополнительных устройств. Они соединены CAN шиной для обмена данными и командами. Встроенный ПИД-регулятор поддерживает стабильное давление, регулируя частоту вращения насосов. Это обеспечивает стабильное давление при любом потреблении и предотвращает скачки давления и моментов на валу двигателя при переключениях. Каждый преобразователь частоты защищает свой электродвигатель и обеспечивает резервирование.

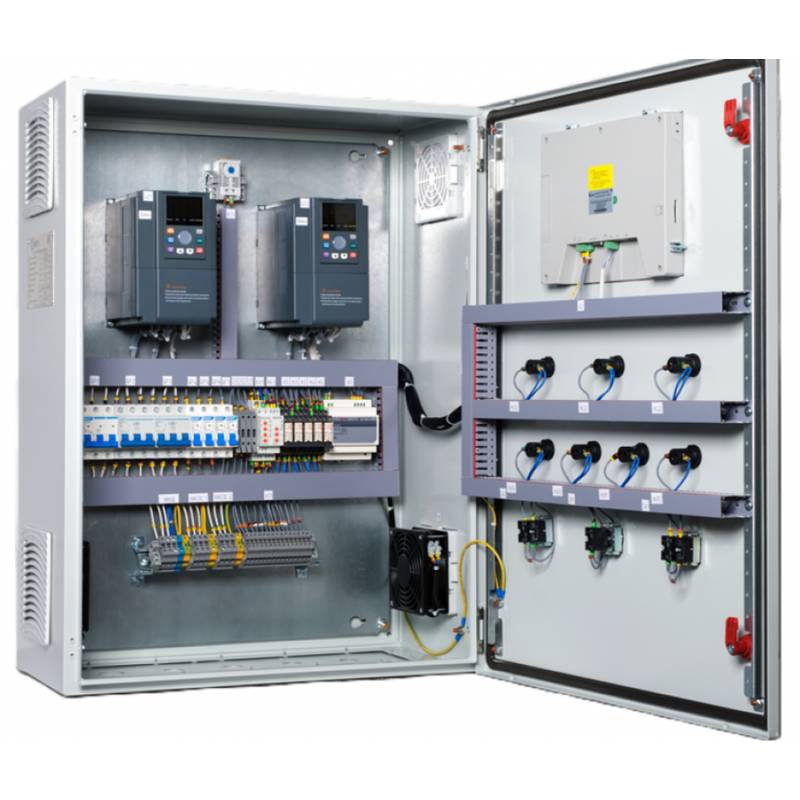

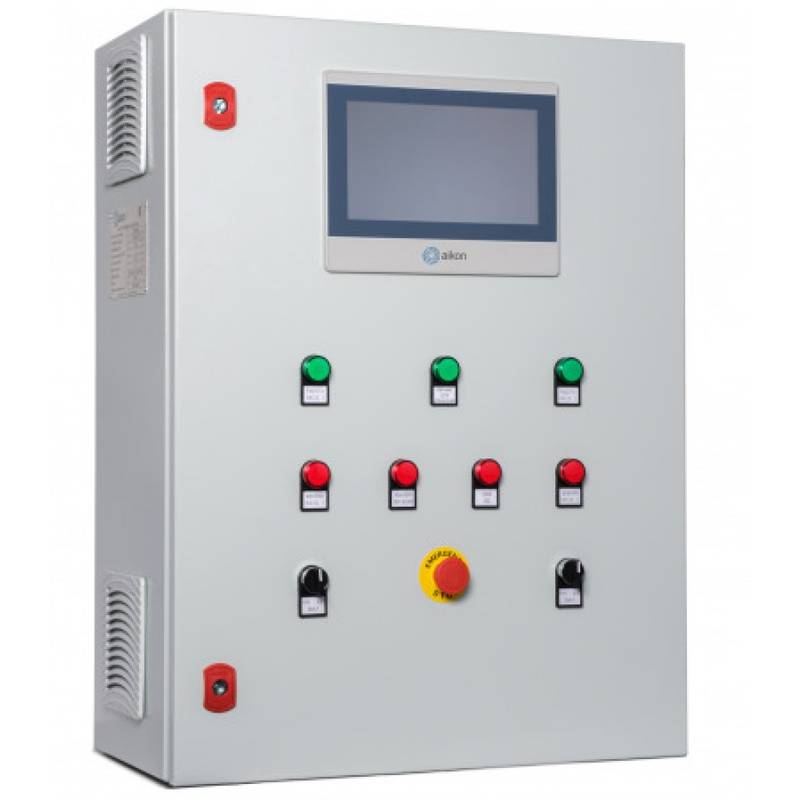

ЩУН-PDES поставляются в металлическом корпусе (навесном или напольном), с органами управления и индикацией на двери, и опциональ ной HMI-панелью. Система контроля микроклимата включает принудительную вентиляцию и обогрев для исполнения УХЛ1(О).

Особенности:

• Управление работой группы насосов по датчикам давления (4…20 мА) в автоматическом режиме
• Каскадный режим
• Ручное управление насосами («ПУСК/СТОП)
• Контроль температуры двигателей (РТС-термисторы)
• Защита насосов от заклинивания рабочего колеса
• Дистанционное управление по RS-485
• Защита насосов при замыкании или перегрузке, обрыве, смене чередования или асимметрии фаз, пониженном или повышенном напряжении
• Защита насосов от «сухого хода» по дискретному сигналу от реле давления или поплавкового выключателя
• Защита насосов от «сухого хода» по сигналу от аналогового датчика давления 4…20 мА, установленного перед насосами
• Равномерная наработка насосов. Чередование насосов, по умолчанию, настроено по минимальной наработке
• Автоматическое включение резервного мастера при неисправности основного мастера
• Визуальное отображение рабочего или аварийного состояние каждого насоса с помощью светосигнальной аппаратуры
• Учет времени наработки насосов, журнал аварий (последние три события) и другие функции
