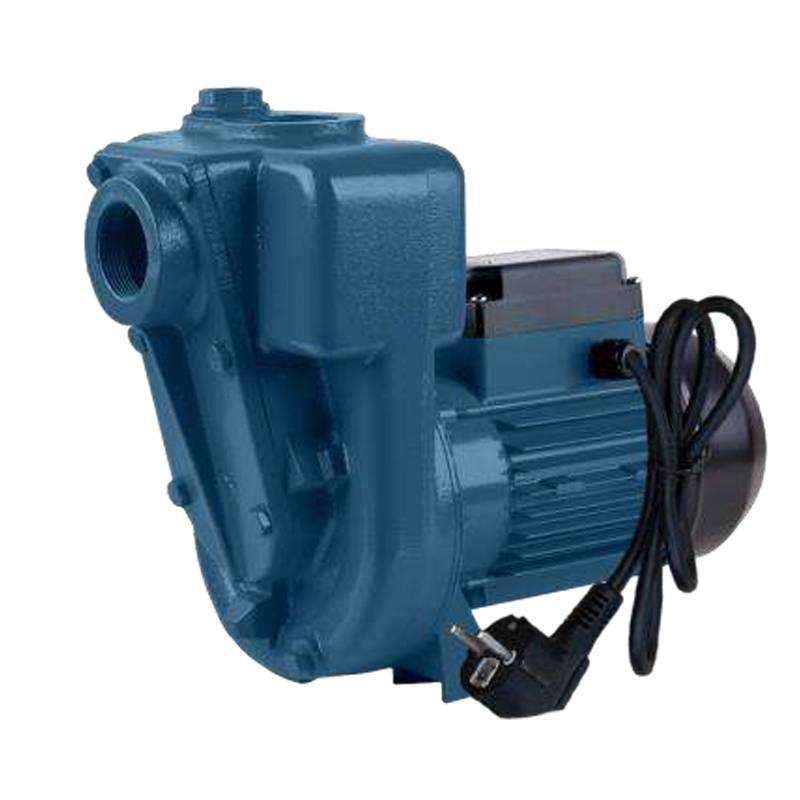

Моторные и сетевые дросселиНасос центробежный самовсасывающий Vodotok НСЦ-300л/мин-10м-1,6кВт (220В)

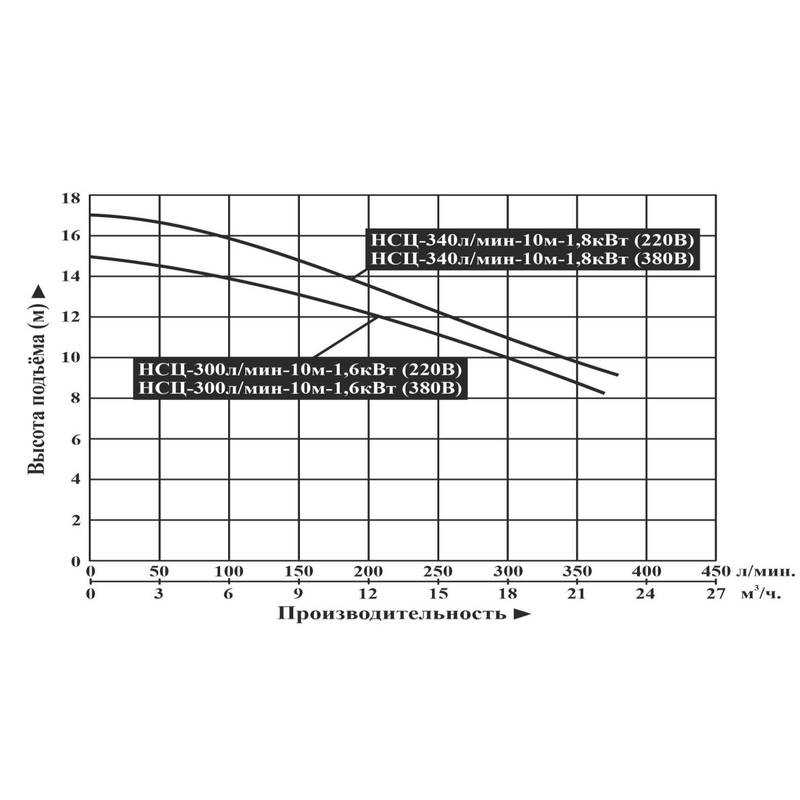

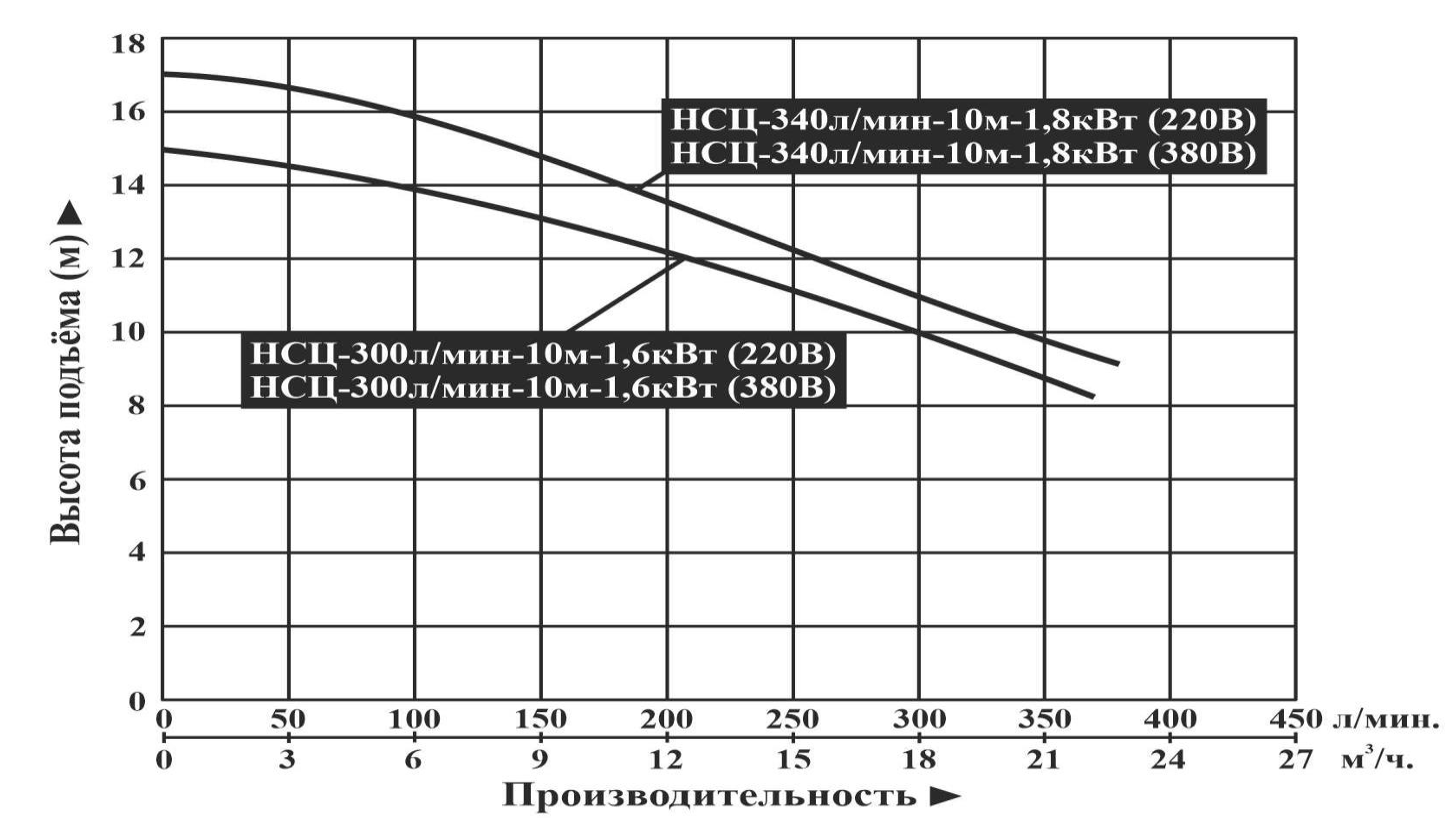

Характеристики насосов:

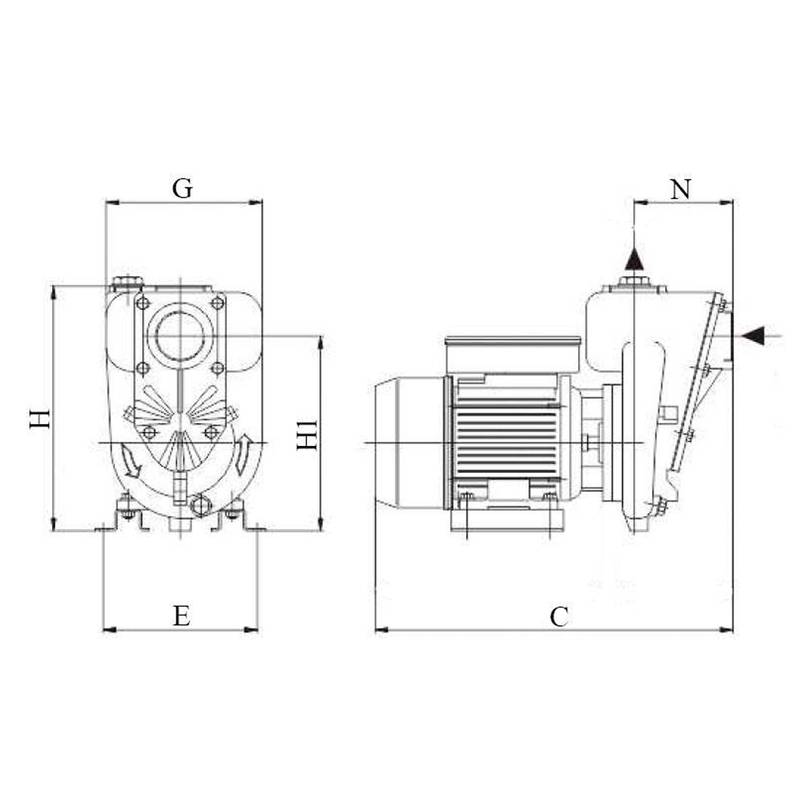

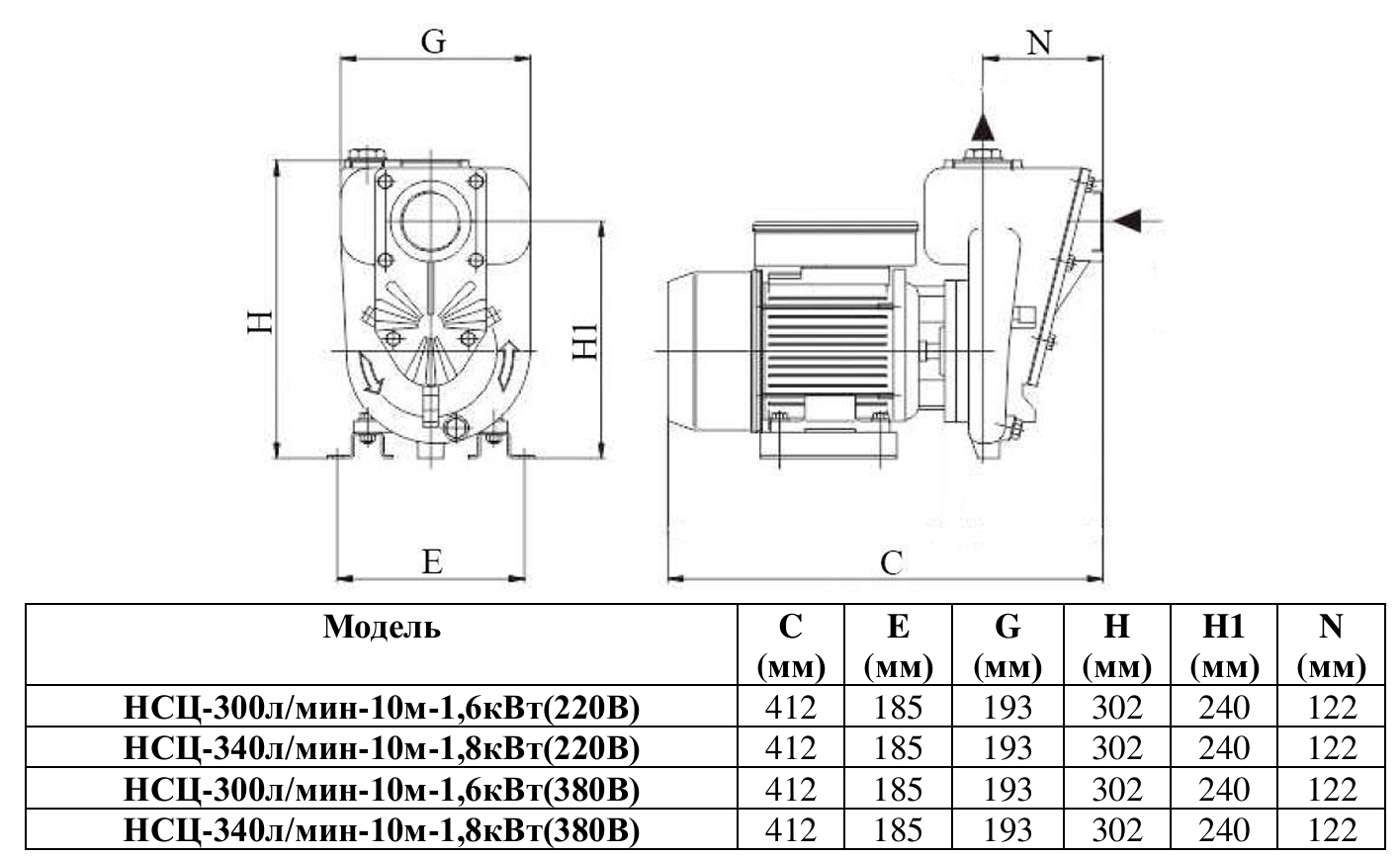

Размерные характеристики:

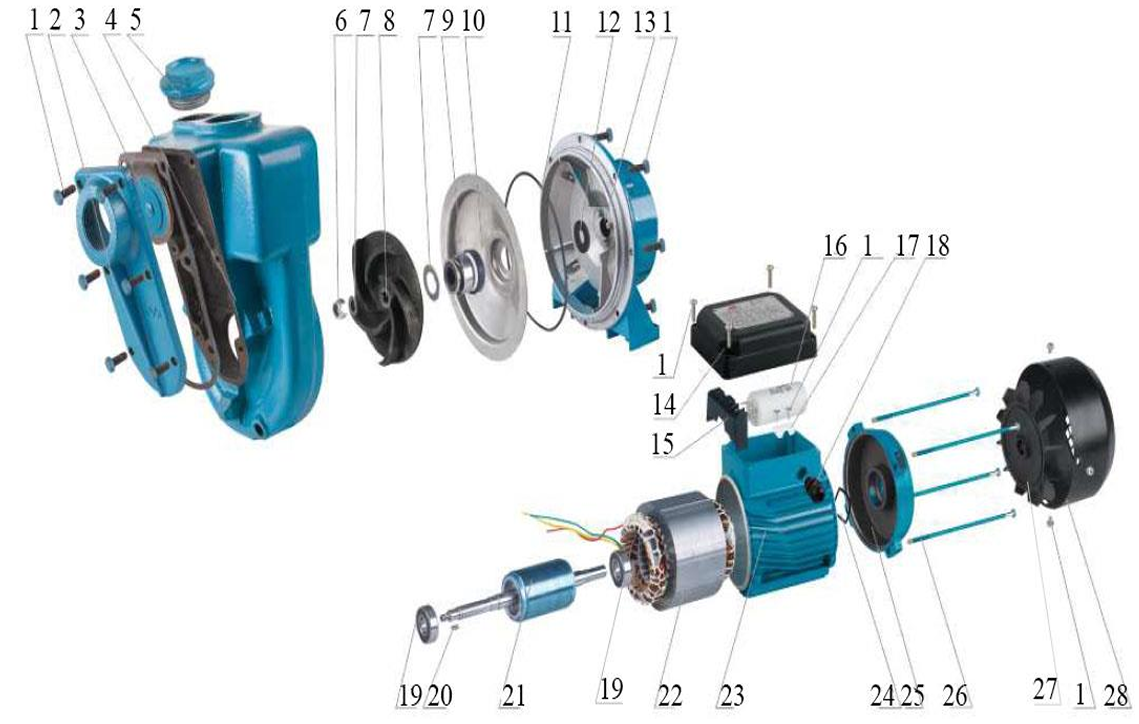

Обобщенная схема устройства:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Винт | 15 | Клеммная панель |
| 2 | Фланец | 16 | Пусковой конденсатор |
| 3 | Прокладка | 17 | Держатель кабеля |
| 4 | Насосная камера | 18 | Зажим кабеля |
| 5 | Пробка заливного отверстия | 19 | Подшипник |
| 6 | Стопорная гайка |
20 |
Шпонка |
| 7 | Плоская шайба | 21 | Ротор |
| 8 | Крыльчатка | 22 | Статор |
| 9 | Торцевое уплотнение (сальник) | 23 | Корпус мотора |
| 10 | Пластина |
24 |
Регулировочное кольцо |
| 11 | О-образное уплотнительное кольцо | 25 | Задняя крышка мотора (упорная пластина) |
| 12 | Защитное кольцо | 26 | Стяжной болт |
|
13 |
Суппорт | 27 | Крыльчатка охлаждения |
| 14 | Крышка конденсаторной коробки | 28 | Защитная крышка крыльчатки охлаждения |
Область применения:
Насосы серии НЦ предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для полива садов, огородов, приусадебных участков, а также в системах: циркуляции, кондиционирования, ирригации, увеличения давления жидкости, снабжения жидкостью промышленного, вспомогательного оборудования и т. д.
Насосы серии НСЦ предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются в системах: полива, увеличения давления, а также для перекачивания воды из рек, прудов, колодцев, для вспомогательного оборудования и т. д. Насосы серии НСЦ являются самовсасывающими и не требуют предварительного заполнения насосной камеры водой, за исключением первого пуска.
Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, легковоспламеняющихся и взрывоопасных жидкостей!
Расшифровка обозначений:
Особенности:
- Вал изготовлен из высококачественной нержавеющей стали марки AISI 304
- Все части, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов
- Использованы высококачественные подшипники корпорации C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы
- Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики
- Медная обмотка статора имеет повышенные индукционные характеристики
- Встроенная в обмотку статора термическая защита, предотвращающая перегрев мотора (только для однофазных насосов)
- Крыльчатка моделей НЦ-50л/мин-10м-360Вт, НЦ-135л/мин-11м-900Вт, НЦ 160л/мин-24м-1850Вт(220В), НЦ-160л/мин-24м-1850Вт(380В), НЦ-180л/мин 25м-2200Вт(220В), НЦ-180л/мин-25м-2200Вт(380В) изготовлена из латуни
- Диапазон рабочего напряжения, при котором насос сохраняет стабильную работу: 200-240 В (для однофазных насосов) и 340-420 В (для трехфазных насосов)
Остались вопросы по "Насос центробежный самовсасывающий Vodotok НСЦ-300л/мин-10м-1,6кВт (220В)"? Звоните нам
