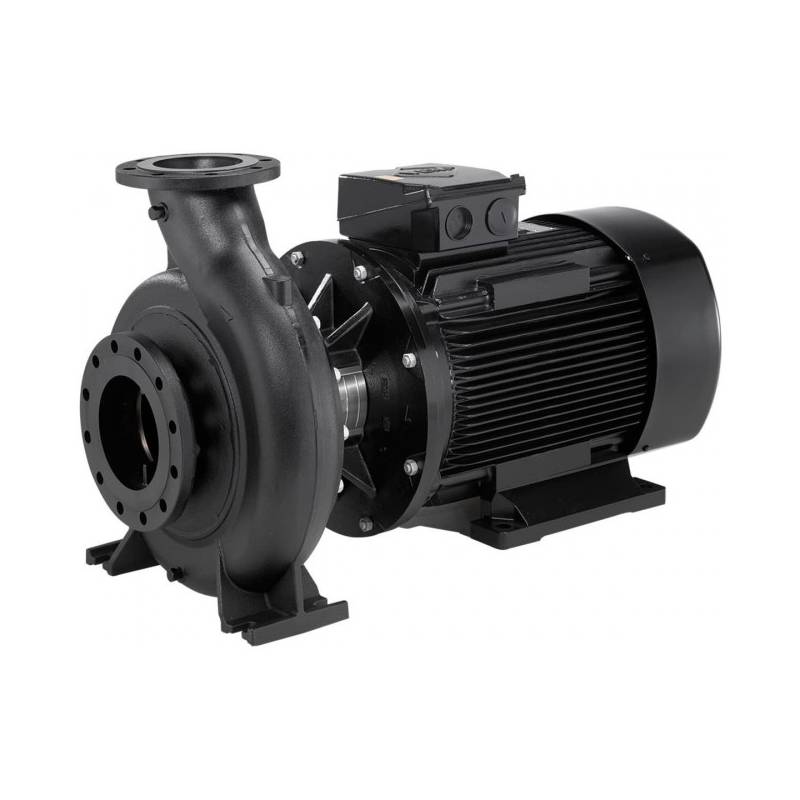

Центробежный насос CNP SMM65-40-200 (7.5кВт)

Характеристики насосов:

Консольно-моноблочные насосы SMM — это современное многофункциональное оборудование, подходящее для использования в различных условиях, требующих надежной и эффективной работы.

Область применения:

Насосы предназначены преимущественно для следующих областей применения:

• Водоснабжение и водоподготовка
• Системы вентиляции и кондиционирования
• Противопожарные системы
• Cистемы ирригации
• Технологические системы
• Системы отопления
• Химическая промышленность

Конструкция:

Консольно-моноблочные центробежные одноступенчатые насосы SMM сконструированы таким образом, что рабочее колесо и электродвигатель демонтируются единым блоком без демонтажа корпуса или ручной обвязки. Конструкция насосной части насосов позволяет выполнить демонтаж подшипникового узла в сборе с торцевым уплотнением и рабочим колесом без отсоединения корпуса насоса от рамы и трубопроводов. Рабочее колесо одностороннего входа закрытого типа крепится к валу посредством шайбы и гайки. Колесо имеет увеличенное входное отверстие и оптимальную конструкцию, что уменьшает кавитационный запас, делает работу насоса более стабильной и менее шумной.

Внимание! Для насосов SMM доступна рама-основание (по запросу).

Подбор насоса

При подборе насоса необходимо опираться на следующие параметры:

• Требуемая рабочая точка
• Материальное исполнение насоса
• Торцевое уплотнение вала
• Тип присоединения насоса к системе трубопровода

Рабочая точка

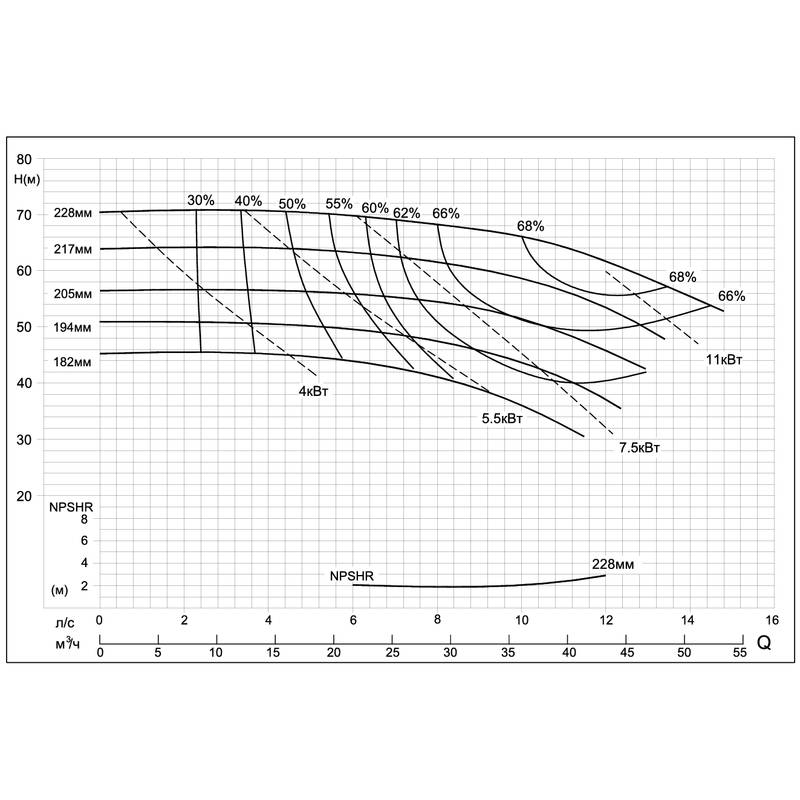

Выбрать насос можно по графическим характеристикам в зависимости от параметров требуемой рабочей точки. Кроме того, при подборе насоса следует учитывать предполагаемый режим эксплуатации. В условиях постоянной подачи следует выбирать насос, КПД которого в рабочей точке близок к максимальному, в случае с изменяющимися характеристиками или в условиях переменного водопотребления - насос, наивысший КПД которого достигается в пределах рабочего диапазона, в котором насос будет эксплуатируется большую часть рабочего времени.

Материальное исполнение насоса

Материальное исполнение насоса зависит от свойств перекачиваемой жидкости. Варианты материалов основных и сменных частей агрегатов:

Корпус насоса и остальные элементы проточной части могут быть выполнены:

• Чугун
• Углеродистая сталь
• Нержавеющая сталь SS304
• Нержавеющая сталь SS316
• Дуплексная сталь

Материал рабочего колеса SMM:

• Чугун
• Углеродистая сталь
• Нержавеющая сталь SS304
• Нержавеющая сталь SS316
• Дуплексная сталь

Общая схема устройства:
