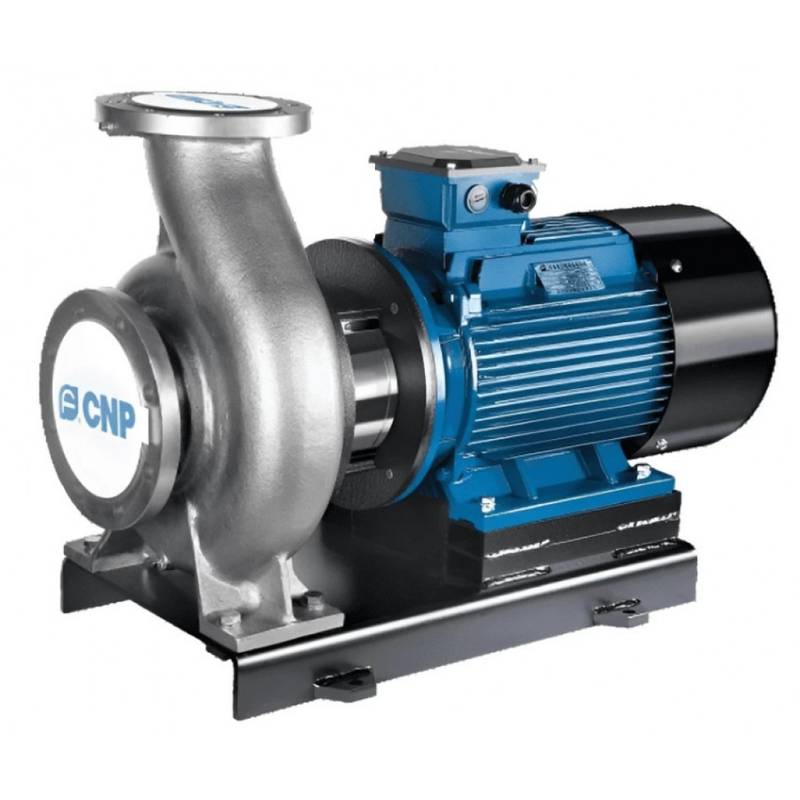

Консольно-моноблочный насос CNP NIS50-32-200 (11 кВт)

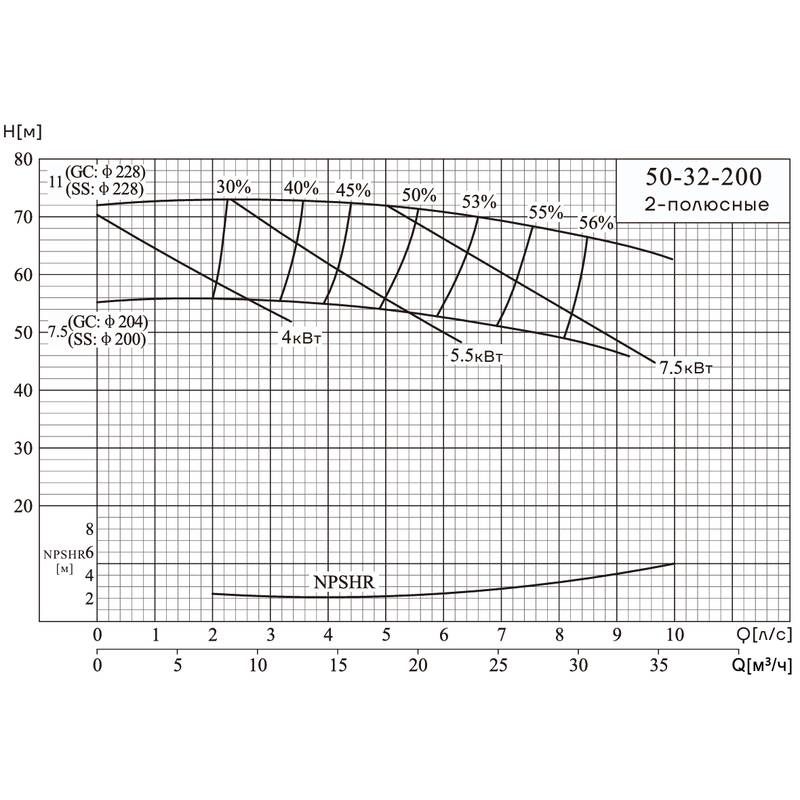

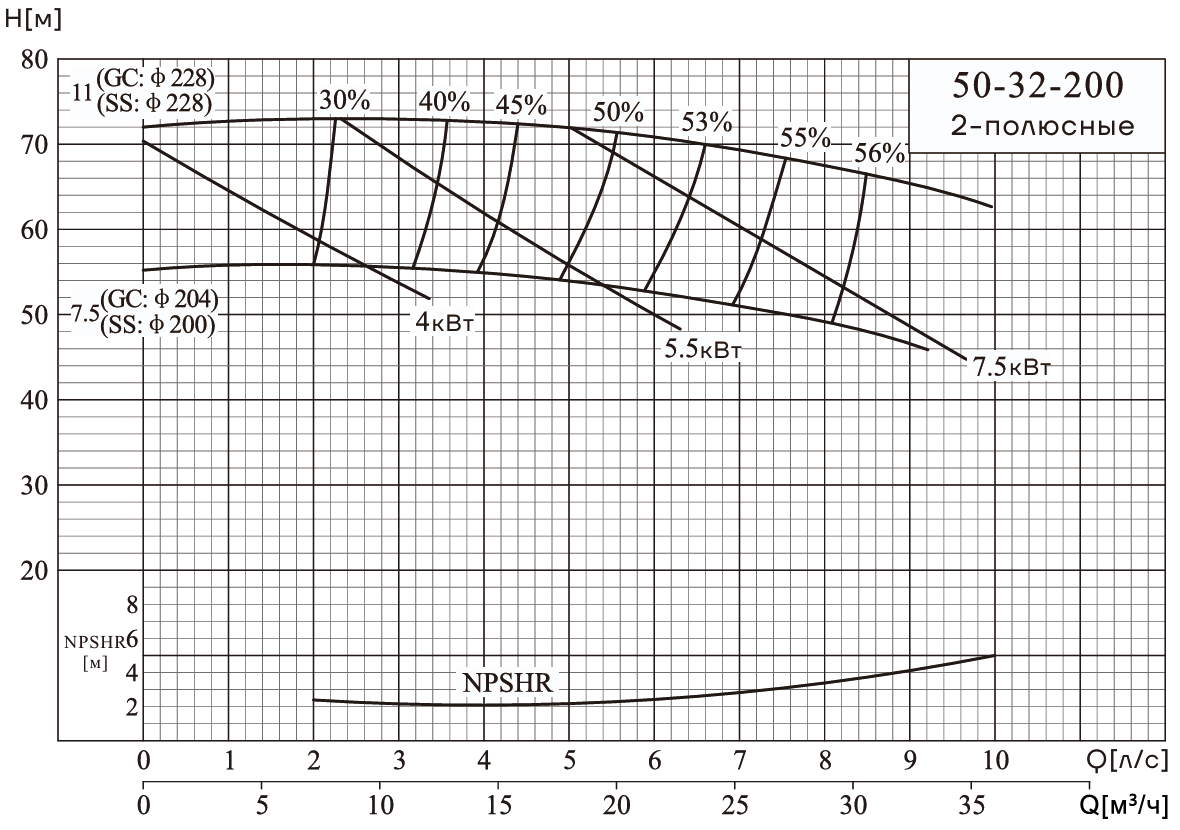

Рабочие характеристики:

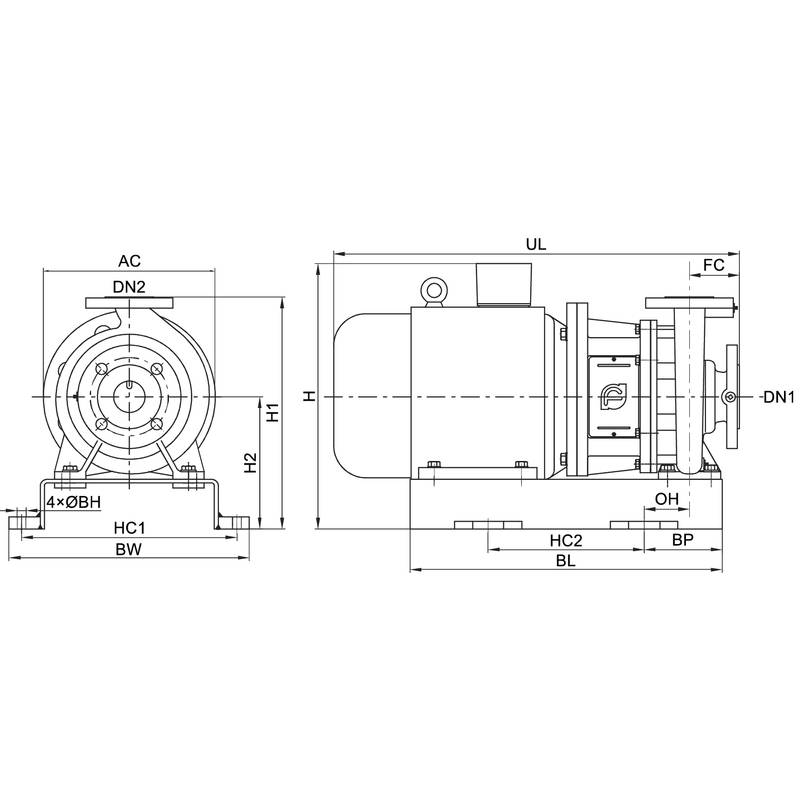

Размерные характеристики:

Насосы серий NIS – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением передовых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.

Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

Насосы серий NIS являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения (вал насосной части концентрично устанавливается на вал электродвигателя).

Область применения:

Насосы серий предназначены для следующих областей применения:

• Водоснабжение и водоподготовка
• Системы кондиционирования
• Системы охлаждения и циркуляции
• Противопожарные системы
• Ирригационные системы
• Технологические системы

Электродвигатель:

Стандартный асинхронный трехфазный электродвигатель закрытого типа с воздушным охлаждением (размеры соответствуют требованиям стандарта GB/28575).

• Количество полюсов: 2, 4;
• Степень защиты: IР55;
• Класс изоляции: F;
• Класс энергоэффективности: IE3;
• Частота: 50 Гц;
• Напряжение питания: до 3 кВт:
  • 3 x 220/380 В
  • от 3 кВт: 3 x 380 В
  • 1 x 220 В (доступно по запросу)

Условия эксплуатации:

• Максимальное рабочее давление: 16 бар
• Максимальное давление на входе: 6 бар
• Температура окружающей среды: не выше 40°C
• Температура перекачиваемой жидкости: от -15 до +110 °C

Используемые материалы:

Перекачиваемая жидкость

Насос предназначен для перекачивания чистых, неагрессивных, невоспламеняющихся жидкостей, не содержащих твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на насос. Перекачивание жидкостей с плотностью и/или кинетической вязкостью выше, чем у воды, приводит к следующему:

• Снижение напора
• Снижение производительности
• Рост энергопотребления
