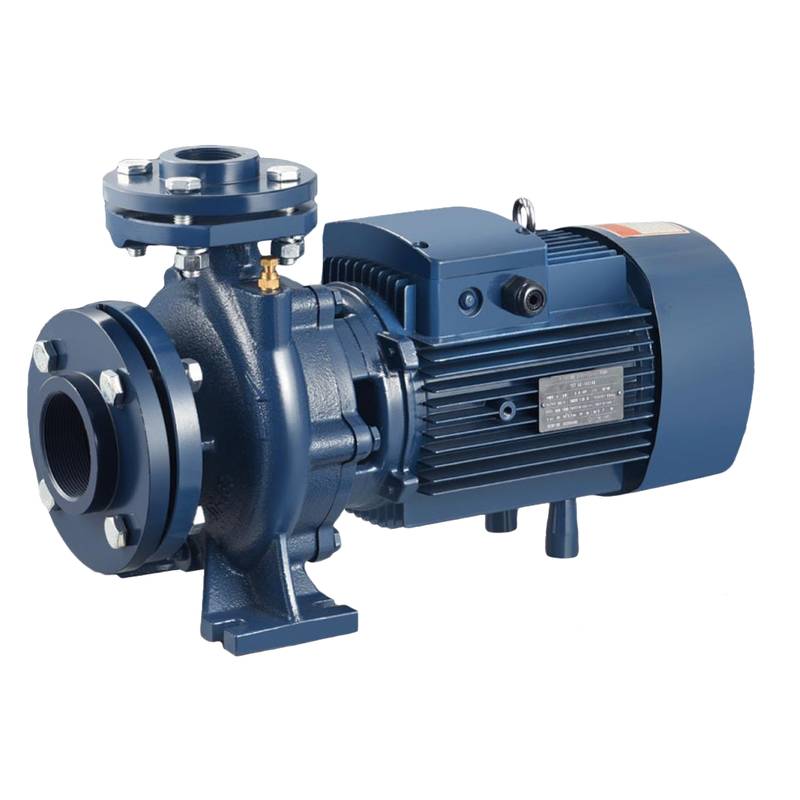

Автоматические трубные муфтыНасос центробежный Vodotok XST40-125B-1.1-V (120°С, IE2)

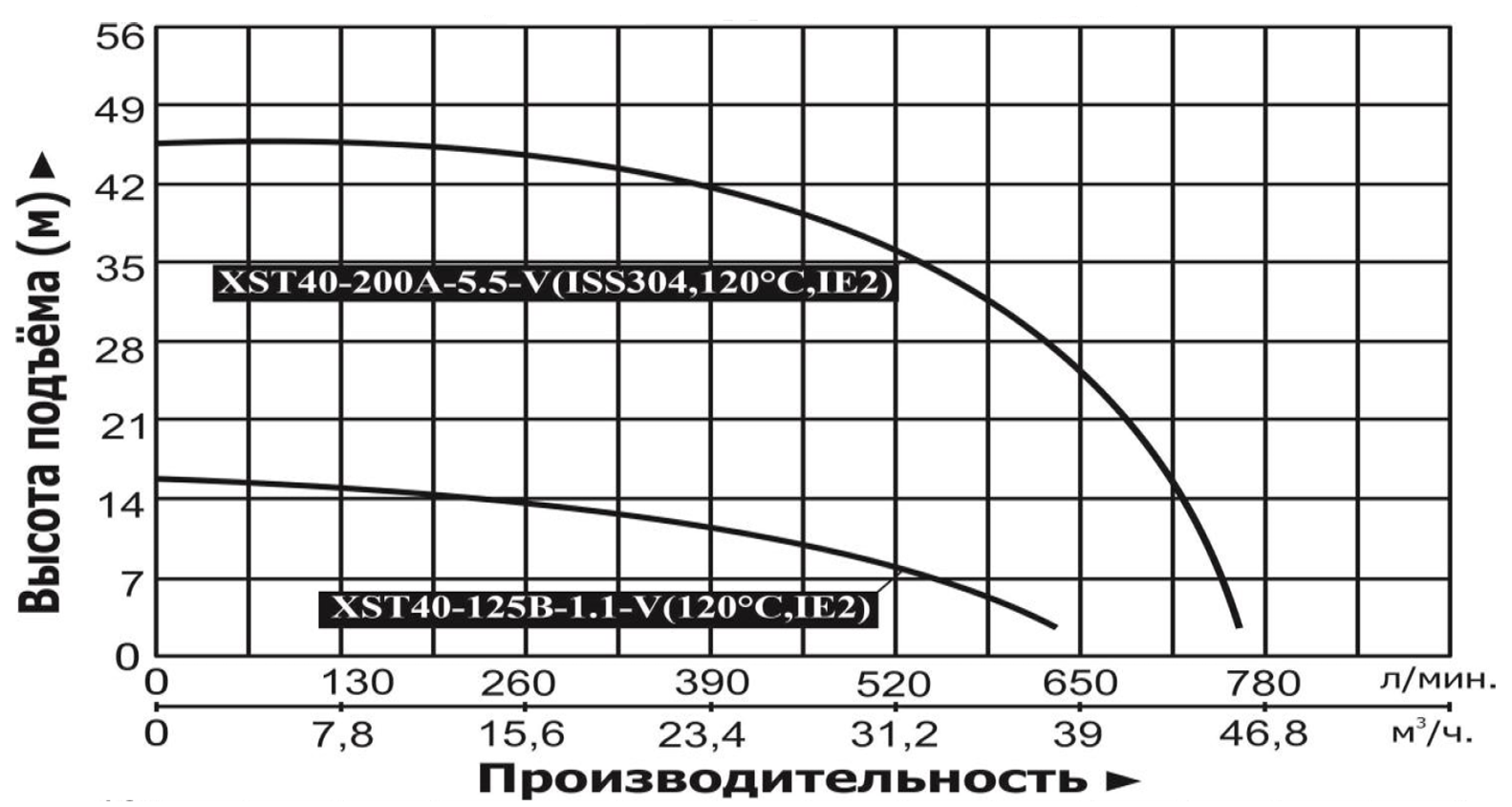

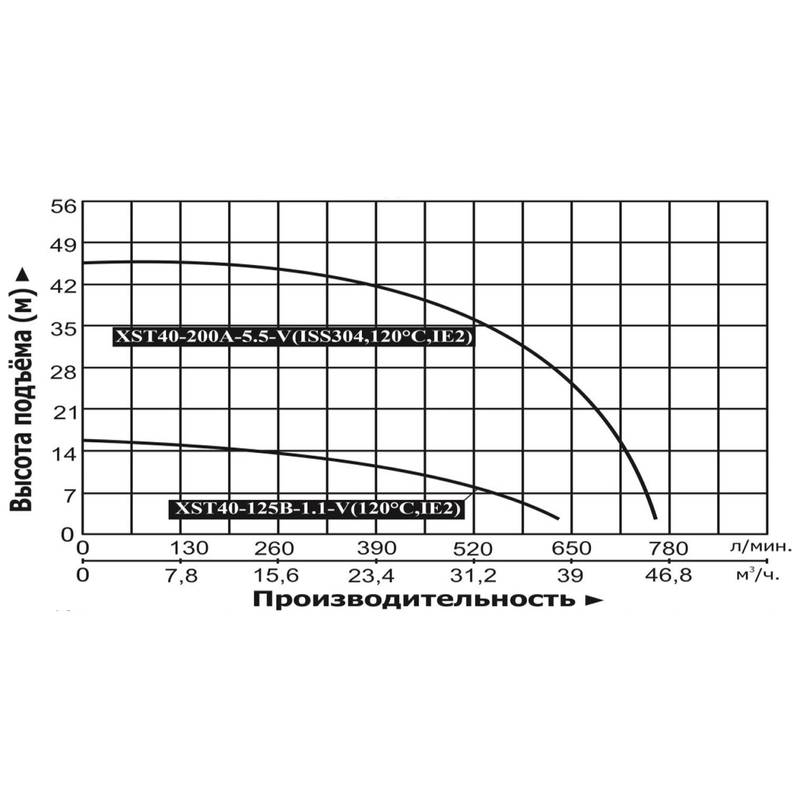

Характеристики насосов:
Область применения:
Данные насосы предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются в системах: повышения давления, ирригации, кондиционирования, фильтрации, циркуляции охлаждающей жидкости, водоподготовки, обратного осмоса, сепарации, а также в гидротехнических сооружениях, бассейнах, моющих, вспомогательных системах и т. д.
Внимание!Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, легковоспламеняющихся и взрывоопасных жидкостей!
Расшифровка обозначений:
Обобщенная схема устройства насосов:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Ножка | 7 | Шпонка |
| 2 | Мотор | 8 | Крыльчатка |
| 3 | Суппорт | 9 | Гайка |
| 4 | Водоотражатель | 10 | Фланец насосной камеры |
| 5 | Торцевое уплотнение (сальник) | 11 | Съемный фланец |
| 6 | О-образное уплотнительное кольцо | 12 |
Пример схемы установки насосов рядом с водоемом:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Фильтр | 6 | Соединительная муфтам |
| 2 | Обратный клапан | 7 | Пробка заливного отверстия |
| 3 | Входной трубопровод | 8 | Соединительная муфта |
| 4 | Опора | 9 | Выходной трубопровод |
| 5 | Суппорт входного трубопровода | 10 | Насос |
Пример схемы установки насосов в систему кондиционирования:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Компрессор | 9 | Датчик температуры жидкости |
| 2 | Конденсатор | 10 | Бак |
| 3 | Сушильный фильтр | 11 | Манометр |
| 4 | Расширительный клапан | 12 | Насос |
| 5 | Испаритель | 13 | Предохранительный клапан |
| 6 | Входной трубопровод | 14 | Регулятор низкого давления |
| 7 | Смеситель антифриза | 15 | Регулятор высокого давления |
| 8 | Поплавковый выключатель | 16 | Вентилятор охлаждения |
Остались вопросы по "Насос центробежный Vodotok XST40-125B-1.1-V (120°С, IE2)"? Звоните нам
