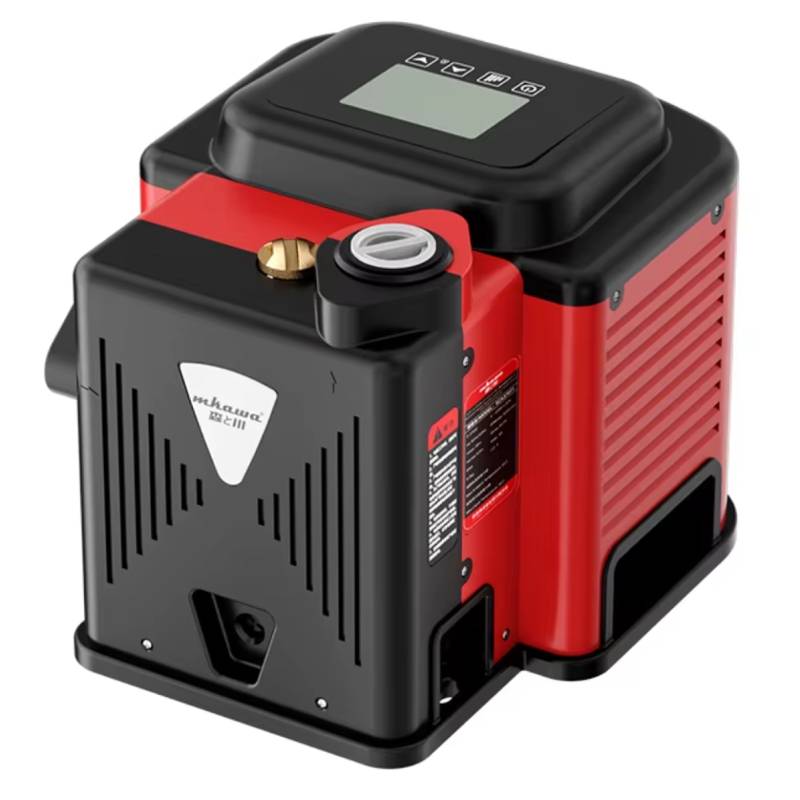

Автоматические трубные муфтыНасос самовсасывающий Vodotok НС-ПМЧР-40л/мин-17м-750Вт-ПК
Схема устройства:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Защитный колпачок | 21 | Задняя крышка мотора (упорная пластина) |
| 2 | Часть защитного кожуха | 22 | Волнистая шайба |
| 3 | Болты | 23 | Корпус мотора |
| 4 | Пружинные шайбы | 24 | Защита кабеля |
| 5 | Плоские шайбы | 25 | Статор |
| 6 | Входной патрубок | 26 | Подшипник |
| 7 | Обратный клапан | 27 | Ротор |
| 8 | Пробка заливного отверстия | 28 | Основание защитного кожуха |
| 9 | Защитный колпачок | 29 | Влагозащитное кольцо |
| 10 | Выходной патрубок | 30 | Передняя крышка мотора |
| 11 | Крышка защитного кожуха | 31 | Плоские шайбы |
| 12 | Винты | 32 | О-образное уплотнительное кольцо |
| 13 | Корпус контроллера | 33 | Торцевое уплотнение (сальник) |
| 14 | Контроллер | 34 | Датчик давления |
| 15 | Панель управления | 35 | Стопорное кольцо |
| 16 | Крышка контроллера | 36 | Расширительный бак |
| 17 | Защитный кожух | 37 | Крыльчатка |
| 18 | Защитная крышка крыльчатки охлаждения | 38 | Насосная камера |
| 19 | Стопорное кольцо | 39 | Пробка сливного отверстия |
| 20 | Крыльчатка охлаждения | 40 | Передняя крышка защитного кожуха |
Область применения:
Насосные мини-станции моделей НС-ПМЧР-30л/мин-33м-550Вт-ПК, НС ПМЧР-50л/мин-33м-750Вт-ПК предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для увеличения давления жидкости, полива садов, огородов, теплиц, подачи жидкости в многоэтажные здания и предприятия, а также в животноводстве, птицеводстве, сельском хозяйстве и т. д.
Насосы моделей НС-ПМЧР-30л/мин-11м-370Вт-ПК, НС-ПМЧР 30л/мин-16м-550Вт-ПК, НС-ПМЧР-40л/мин-17м-750Вт-ПК предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для полива, автоматизации подачи и увеличения давления жидкости в квартирах, домах, дачах, зданиях, промышленных объектах, животноводческих птицеводческих хозяйствах, для вспомогательного оборудования и т. д.
Внимание! Все насосы и мини-станции являются самовсасывающими и не требуют предварительного заполнения насосной камеры водой, за исключением первого пуска.
Внимание! Эти мини-станции и насосы не предназначены для питьевого водоснабжения, перекачивания агрессивных и абразивных веществ, соленой воды, а также легковоспламеняющихся и взрывоопасных жидкостей!
