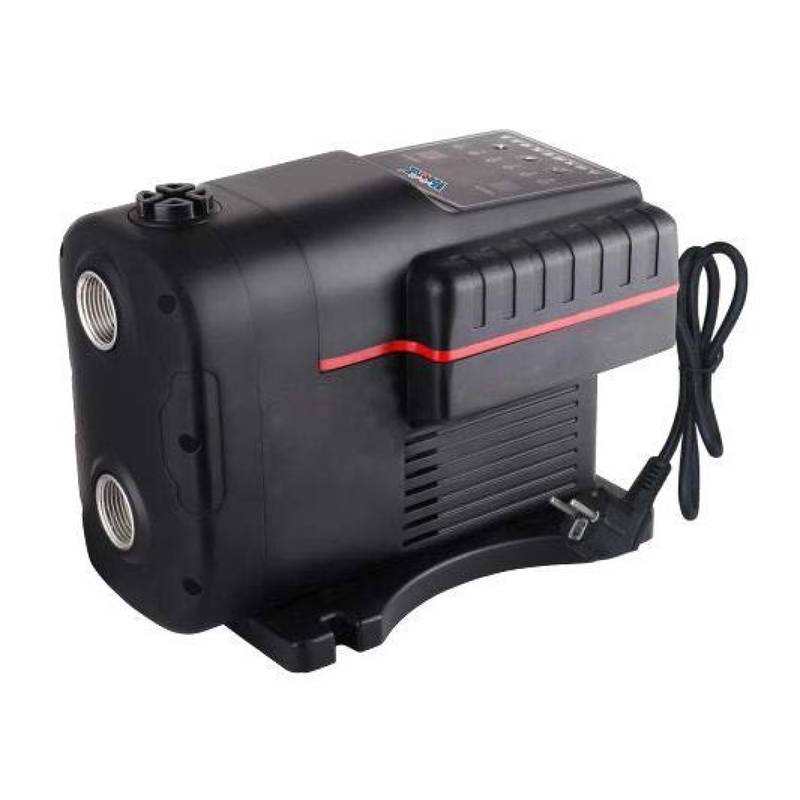

Автоматические трубные муфтыНасосная мини-станция Vodotok НС-ПМЧР-50л/мин-33м-750Вт-ПК

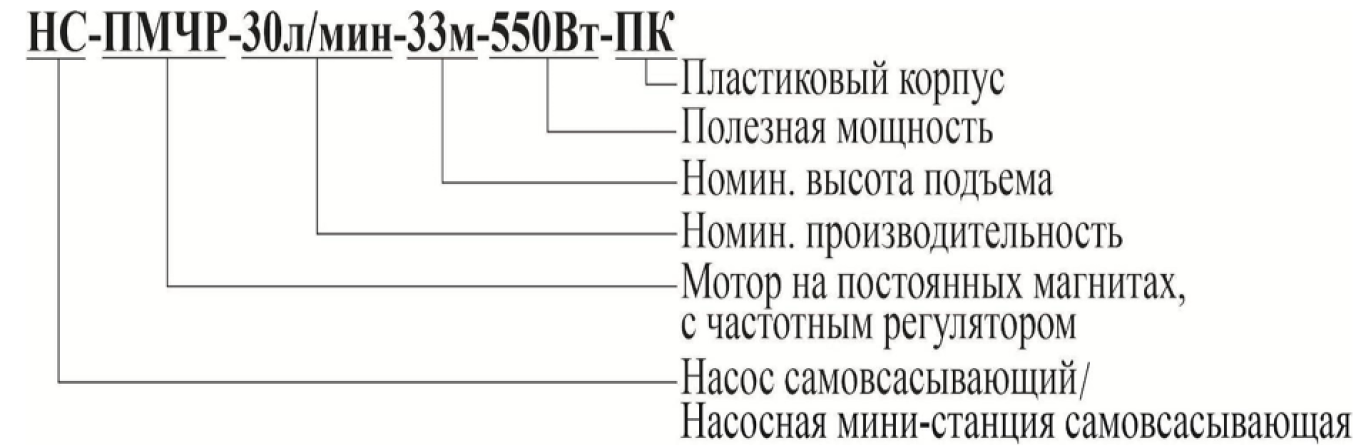

Расшифровка обозначений:
Схема устройства:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Передняя крышка защитного кожуха | 19 | Пружинный фиксатор |
| 2 | Гайка | 20 | Передняя крышка мотора |
| 3 | Пружинная шайба | 21 | Сальник |
| 4 | Плоская шайба | 22 | Упорная пластина |
| 5 | Втулка | 23 | Корпус контроллера |
| 6 | Насосная камера | 24 | Контроллер |
| 7 | Диффузор | 25 | Панель управления |
| 8 | Крыльчатка | 26 | Крышка защитного кожуха |
| 9 | Защитный кожух | 27 | Кнопки управления |
| 10 | Основание | 28 | Крышка панели управления |
| 11 | Защита кабеля | 29 | Расширительный бак |
| 12 | Защитная крышка крыльчатки охлаждения | 30 | Корпус обратного клапана |
| 13 | Сальник | 31 | Сердечник обратного клапан |
| 14 | Задняя крышка мотора (упорная пластина) | 32 | Фитинг |
| 15 | Корпус мотора | 33 | Датчик давления |
| 16 | Статор | 34 | Винт |
| 17 | Подшипник | 35 | Пластина датчика давления |
| 18 | Вал | 36 |
Область применения:
Насосные мини-станции моделей НС-ПМЧР-30л/мин-33м-550Вт-ПК, НС ПМЧР-50л/мин-33м-750Вт-ПК предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для увеличения давления жидкости, полива садов, огородов, теплиц, подачи жидкости в многоэтажные здания и предприятия, а также в животноводстве, птицеводстве, сельском хозяйстве и т. д.
Насосы моделей НС-ПМЧР-30л/мин-11м-370Вт-ПК, НС-ПМЧР 30л/мин-16м-550Вт-ПК, НС-ПМЧР-40л/мин-17м-750Вт-ПК предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для полива, автоматизации подачи и увеличения давления жидкости в квартирах, домах, дачах, зданиях, промышленных объектах, животноводческих птицеводческих хозяйствах, для вспомогательного оборудования и т. д.
Внимание! Все насосы и мини-станции являются самовсасывающими и не требуют предварительного заполнения насосной камеры водой, за исключением первого пуска.
Внимание! Эти мини-станции и насосы не предназначены для питьевого водоснабжения, перекачивания агрессивных и абразивных веществ, соленой воды, а также легковоспламеняющихся и взрывоопасных жидкостей!
