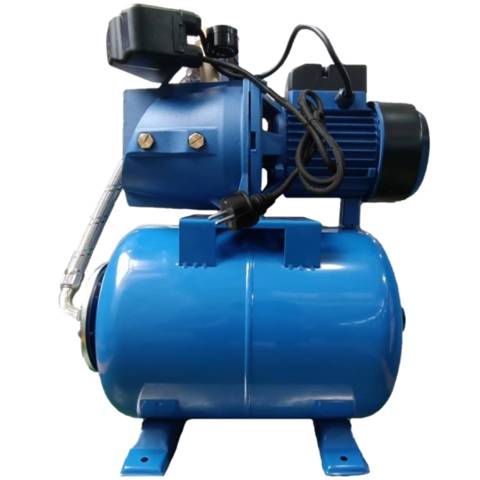

Насосные станции Vodotok серии НСЧС
Область применения:
Данные насосные станции предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для автоматизации подачи и увеличения давления жидкости в зданиях, промышленных объектах, теплицах, садах, огородах, животноводческих и птицеводческих хозяйствах, для вспомогательного оборудования и т. д.
Внимание! Станции являются самовсасывающими и не требуют предварительного заполнения насосной камеры водой, за исключением первого пуска.
Внимание! Данные насосные станции не предназначены для питьевого водооснабжения, перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Расшифровка обозначений:
Схема установки насосов:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Фильтр | 7 | Выходной трубопровод |
| 2 | Обратный клапан | 8 | Насос |
| 3 | Уровень жидкости | 9 | Опорные ножки насоса |
| 4 | Входной трубопровод | 10 | Гидроаккумулятор |
| 5 | Кабель электропитания | 11 | Опорные ножки гидроаккумулятора |
| 6 | Датчик давления |
Обобщенная схема устройства насосов:
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Фланец гидроаккумулятора | 14 | Крыльчатка охлаждения |
| 2 | Кабель электропитания | 15 | Задняя крышка мотора насоса (упорная пластина) |
| 3 | О-образное уплотнительное кольцо | 16 | Держатель кабеля электропитания |
| 4 | Гибкий шланг с металлической оплеткой | 17 | Статор |
| 5 | Заглушка | 18 | Датчик давления |
| 6 | Болты | 19 | Пробка заливного отверстия |
| 7 | Насосная камера | 20 | Пятиходовой штуцер |
| 8 | Крыльчатка | 21 | Заглушка |
| 9 | Сальник | 22 | Манометр |
| 10 | Суппорт | 23 | Крепление пускового конденсатора |
| 11 | Подшипник | 24 | Крышка пускового конденсатора |
| 12 | Ротор | 25 | Пусковой конденсатор |
| 13 | Защитная крышка крыльчатки охлаждения |
