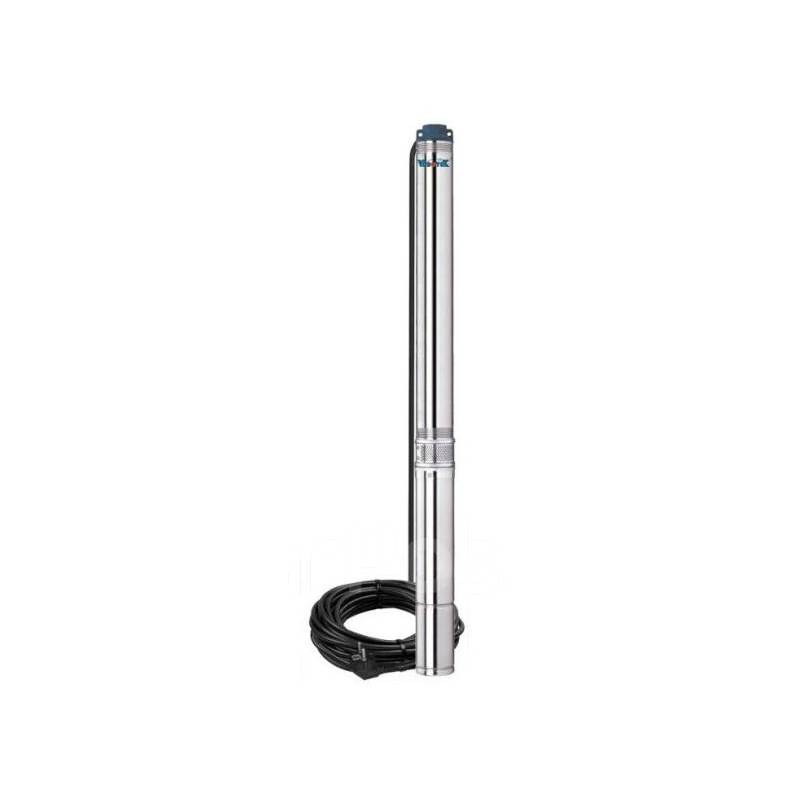

Насос погружной Vodotok БЦПЭ-100-0,5-100м-Н (кабель 70м)

Насос погружной Vodotok БЦПЭ-100-0,5-100м-Н (кабель 70м)

Артикул: 015933

Насос погружной Vodotok БЦПЭ-100-0,5-100м-Н (кабель 70м)

16 820 руб.

цена с НДС

В наличии

–+

Заказать в MAX

Тип насоса: Центробежный погружной

Все характеристики

Доставка

Отправляем товары по России ТК Деловые Линии или СДЭК

Самовывоз в г. Ростове-на-Дону

Официальный дилер Vodotok

Интернет-магазин «РНДэко» является официальным представителем бренда Vodotok в России

Тип насоса

Центробежный погружной
Напряжение / частота, Вт / Гц

220 / 50
Полезная мощность, кВт

0.75
Потребляемая мощность, Вт

1500
Максимальная производительность, л/мин

55
Номинальная производительность, л/мин

30
Максимальная высота подъема, м

116
Номинальная высота подъема, м

100
Максимальная глубина погружения, м

80
Рабочий ток, А

6.9
Пусковой ток, А

28
Диаметр выходного отверстия, дюйм

1 1/4
Размер присоединительного штуцера, дюйм

1 1/4
Максимальная температура перекачиваемой жидкости, °C

+35
Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости, %

0.25
Максимальный линейный размер частиц, мм

2.4
Диапазон PH перекачиваемой жидкости

6.5 - 8.5
Диаметр насосной части, мм

100
Минимальный диаметр скважины, мм

105
Длина сетевого кабеля, м

70
Количество крыльчаток, шт

16
Емкость конденсатора, мкФ

45
Класс защиты

IP68
Класс изоляции

F

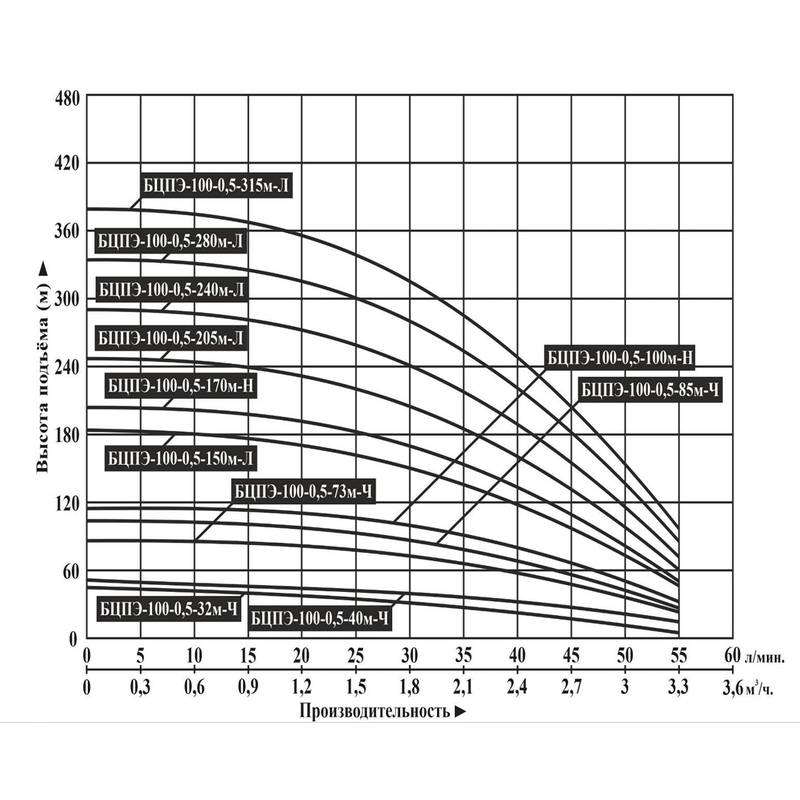

Характеристики насосов:

Насос погружной Vodotok БЦПЭ-100-0,5-100м-Н (кабель 70м)

Обобщенная схема устройства:

№	Наименование	№	Наименование	№	Наименование	№	Наименование
1	Стопорное кольцо	11	Шайба	21	Подшипник	31	Средняя часть корпуса насоса (соединитель насосной и моторной частей)
2	Обратный клапан	12	Диффузор	22	Ротор	32	Кабель электропитания
3	Крышка выходного отверстия	13	Крыльчатка	23	Сальник	33	Винт
4	Седло обратного клапана	14	Крышка диффузора	24	Статор	34	Штепсель
5	Болт	15	Верхний суппорт	25	Корпус моторной части	35	Гнездо подшипника
6	Вкладыш подшипника	16	Втулка	26	О-образное уплотнительное кольцо	36	Резиновый колпак
7	Направляющая втулка	17	Вал	27	Крышка масляной камеры	37	Донная пластина
8	Корпус насосной части	18	Сцепная муфта	28	Шпилька	38	Пусковой конденсатор
9	Крепежная скоба защиты кабеля	19	Сетчатый фильтр	29	Гайка	39
10	Защита кабеля	20	Опора подшипника	30	Защитный колпачок	40

Область применения:

Модели насосов серии БЦПЭ-Н предназначены для перекачивания только чистой воды из колодцев, резервуаров, скважин, для использования в гражданских и индустриальных областях, садоводстве поливе и т. д.

Особенности:

БЦПЭ-Н-100-0,5-25м, БЦПЭ-Н-100-0,5-32м, БЦПЭ-Н-100-0,5-50м, БЦПЭ-Н 100-0,5-63м, БЦПЭ-Н-100-0,5-80м, БЦПЭ-Н-100-0,5-120м, БЦПЭ-Н-100-0,5 170м, БЦПЭ-Н-100-0,5-230м. имеют встроенный в корпус пусковой конденсатор.
Насосы моделей БЦПЭ-Н-100-0,5-25м, БЦПЭ-Н-100-0,5-32м, БЦПЭ-Н 100-0,5-50м, БЦПЭ-Н-100-0,5-63м, БЦПЭ-Н-100-0,5-80м, БЦПЭ-Н-100-0,5 120м, БЦПЭ-Н-100-0,5-170м, БЦПЭ-Н-100-0,5-230м имеют рабочие колеса, корпус, крыльчатку, вал, корпус мотора, сетчатый фильтр, диффузор из нержавеющей стали марки AISI 304 SS.

Расшифровка обозначений:

БЦПЭ-Н-200-20-40м-Ч :
- БЦПЭ – насос центробежный погружной электрический
- Н- все части насоса, контактирующие с водой, изготовлены из высококачественной нержавеющей стали
- 200- диаметр корпуса насоса, в миллиметрах
- 20 – номинальная производительность, в литрах в секунду
- 40 м – номинальная высота подъема жидкости, в метрах
- Ч - крышка выходного отверстия, крышка масляной камеры, соединитель насосной и моторной частей изготовлены из чугуна, имеющего антикоррозионное покрытие

Обобщенная схема устройства:

№	Части	№	Части
1	Защитная крышка выходного отверстия	18	Защита кабеля
2	Шайба	19	Штепсель
3	Защитная втулка	20	Клемма заземления
4	Гайки	21	Ротор
5	Пружинные шайбы	22	Верхний вкладыш
6	Болты	23	Статор
7	Крышка масляной камеры	24	Нижний вкладыш
8	Корпус сальника	25	Изоляция кабеля
9	Пробка масляной камеры	26	Кабельные соединители
10	О-образное уплотнительное кольцо	27	Термозащита
11	Масляная камера	28	Нижний суппорт
12	Винты	29	Корпус моторной части
13	Торцевое уплотнение (сальник)	30	Пусковой конденсатор
14	Волнистая шайба	31	Резиновый колпак
15	Подшипник	32	Донная пластина
16	Кабель электропитания	33	Стопорное кольцо
17	Защитный элемент кабеля	34	Стяжка кабеля
