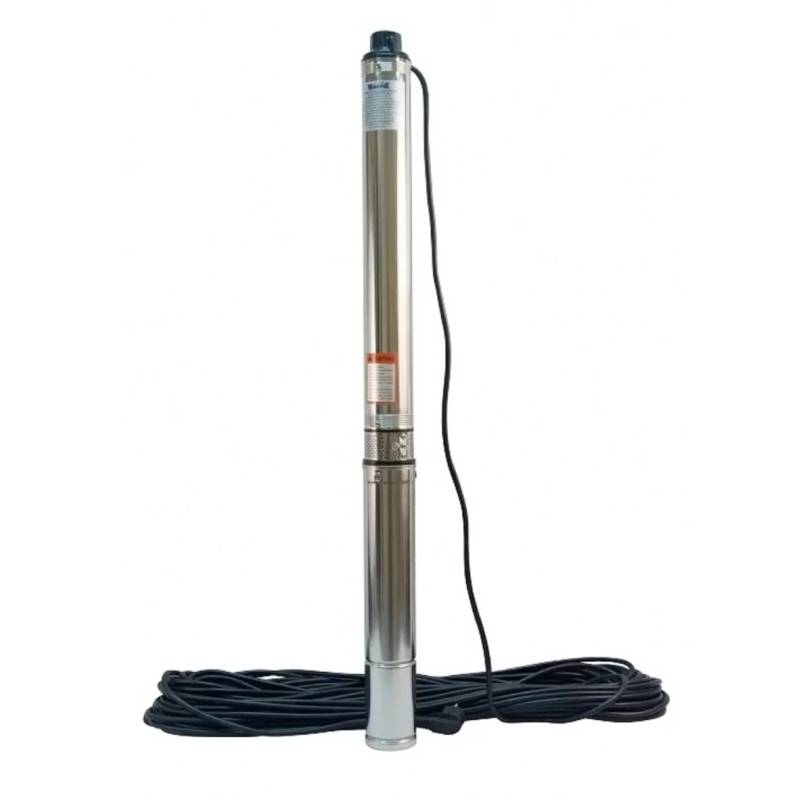

Насос погружной Vodotok БЦПЭ-100-0,5-32м-Ч

Артикул: 007431

Насос погружной Vodotok БЦПЭ-100-0,5-32м-Ч

7 750 руб.

цена с НДС

В наличии

–+

Заказать в MAX

Тип насоса: Погружной

Все характеристики

Доставка

Отправляем товары по России ТК Деловые Линии или СДЭК

Самовывоз в г. Ростове-на-Дону

Официальный дилер Vodotok

Интернет-магазин «РНДэко» является официальным представителем бренда Vodotok в России

Тип насоса

Погружной
Напряжение / частота, Вт / Гц

220 - 240 / 50
Полезная мощность, кВт

0.25
Потребляемая мощность, Вт

330
Максимальная производительность, л/мин

55
Номинальная производительность, л/мин

30
Максимальная высота подъема, м

44
Номинальная высота подъема, м

32
Максимальная глубина погружения, м

80
Рабочий ток, А

1.5
Пусковой ток, А

6
Диаметр выходного отверстия, дюйм

1 1/4
Размер присоединительного штуцера, дюйм

1 1/4
Максимальная температура перекачиваемой жидкости, °C

+35
Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости, %

0.25
Максимальный линейный размер частиц, мм

2.4
Диапазон PH перекачиваемой жидкости

6.5 - 8.5
Диаметр насосной части, мм

100
Минимальный диаметр скважины, мм

105
Длина сетевого кабеля, м

32
Количество крыльчаток, шт

7
Емкость конденсатора, мкФ

20
Класс защиты

IP68
Класс изоляции

F

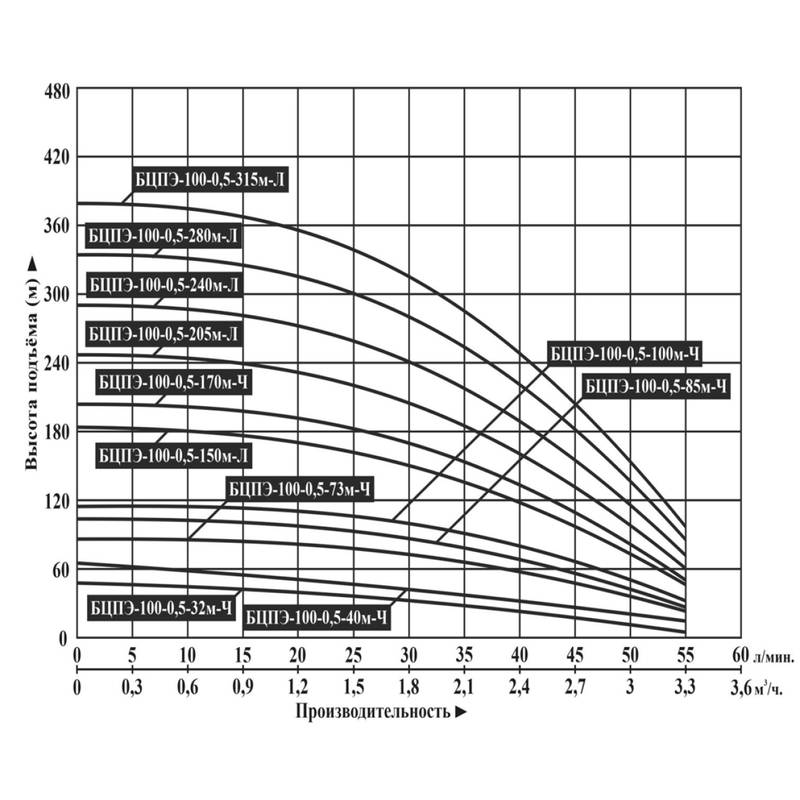

Характеристики насосов:

Насос погружной Vodotok БЦПЭ-100-0,5-32м-Ч

Обобщенная схема устройства:

№	Наименование	№	Наименование	№	Наименование	№	Наименование
1	Стопорное кольцо	11	Шайба	21	Подшипник	31	Средняя часть корпуса насоса (соединитель насосной и моторной частей)
2	Обратный клапан	12	Диффузор	22	Ротор	32	Кабель электропитания
3	Крышка выходного отверстия	13	Крыльчатка	23	Сальник	33	Винт
4	Седло обратного клапана	14	Крышка диффузора	24	Статор	34	Штепсель
5	Болт	15	Верхний суппорт	25	Корпус моторной части	35	Гнездо подшипника
6	Вкладыш подшипника	16	Втулка	26	О-образное уплотнительное кольцо	36	Резиновый колпак
7	Направляющая втулка	17	Вал	27	Крышка масляной камеры	37	Донная пластина
8	Корпус насосной части	18	Сцепная муфта	28	Шпилька	38	Пусковой конденсатор
9	Крепежная скоба защиты кабеля	19	Сетчатый фильтр	29	Гайка	39
10	Защита кабеля	20	Опора подшипника	30	Защитный колпачок	40

Область применения:

Данные насосы предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для водоснабжения, перекачивания жидкости из скважин, колодцев, резервуаров, рек, прудов, а также в гражданских и индустриальных областях, садоводстве, поливе и т. д.

Все однофазные насосы снабжены встроенной в статор термической защитой, которая защищает мотор насоса от перегрева, и имеют встроенный в корпус пусковой конденсатор.

Внимание! Запрещается фиксировать поплавковый выключатель насоса в определенном положении! Поплавковый выключатель должен свободно перемещаться вместе с изменяющимся уровнем воды!

Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания агрессивных и абразивных веществ, соленой воды, а также легковоспламеняющихся и взрывоопасных жидкостей!

Расшифровка обозначений:

БЦПЭ-200-20-40м-Ч :
- БЦПЭ – насос центробежный погружной электрический
- 200- диаметр насосной части, в миллиметрах
- 20 – номинальная производительность, в литрах в секунду
- 40 м – номинальная высота подъема жидкости, в метрах
- Ч - крышка выходного отверстия, крышка масляной камеры, соединитель насосной и моторной частей изготовлены из чугуна, имеющего антикоррозионное покрытие
БЦПЭ-100/150-7-16м-Ч
- БЦПЭ — насос центробежный погружной электрический
- 100 — диаметр моторной части
- 150 — диаметр насосной части
- 7 — номинальная производительность (л/с)
- 16м — номинальная высота подъема
- Ч — крышка выходного отверстия, крышка масляной камеры, соединитель насосной и моторной частей изготовлены из чугуна

Схема установки:

№	Наименование	№	Наименование
1	Насос	4	Кабель электропитания
2	Хомут	5	Трос для подвески
3	Напорный шланг	6	Место крепления подвески
