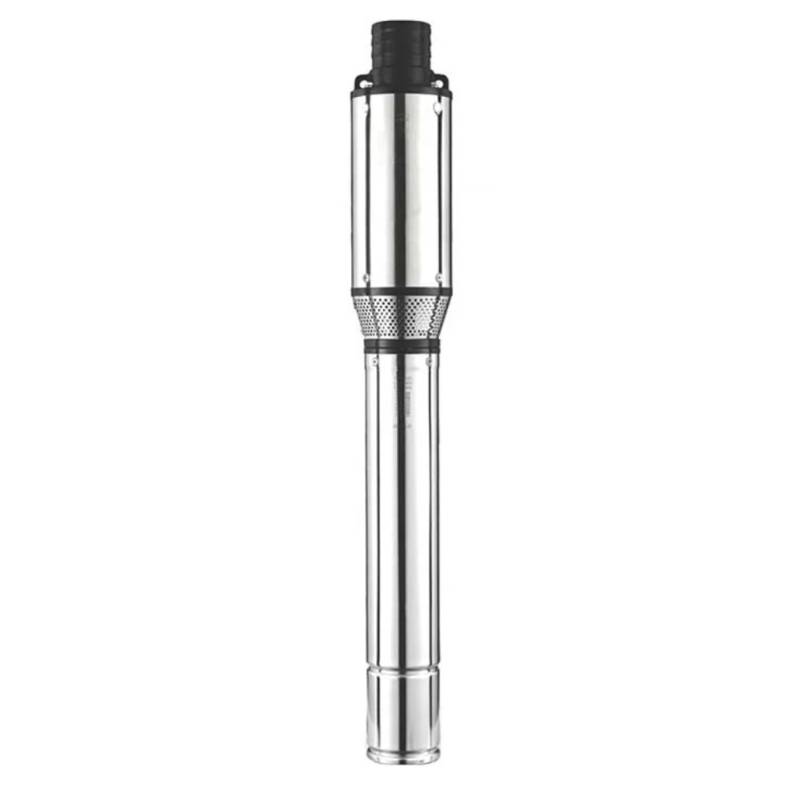

Насос погружной Vodotok БЦПЭ-100/150-7-40м-Ч (насосная часть + мотор + блок защиты мотора)

Насос погружной Vodotok БЦПЭ-100/150-7-40м-Ч (насосная часть + мотор + блок защиты мотора)

Артикул: 008848

Насос погружной Vodotok БЦПЭ-100/150-7-40м-Ч (насосная часть + мотор + блок защиты мотора)

27 650 руб.

цена с НДС

В наличии

–+

Заказать в MAX

Тип насоса: Погружной

Все характеристики

Доставка

Отправляем товары по России ТК Деловые Линии или СДЭК

Самовывоз в г. Ростове-на-Дону

Официальный дилер Vodotok

Интернет-магазин «РНДэко» является официальным представителем бренда Vodotok в России

Тип насоса

Погружной
Напряжение / частота, Вт / Гц

380 - 415 / 50
Полезная мощность, кВт

4
Потребляемая мощность, Вт

4400
Максимальная производительность, л/мин

550
Номинальная производительность, л/мин

420
Максимальная высота подъема, м

60
Номинальная высота подъема, м

40
Максимальная глубина погружения, м

100
Рабочий ток, А

11.58
Пусковой ток, А

57.9
Диаметр выходного отверстия, дюйм

3
Размер присоединительного штуцера, дюйм

3
Максимальная температура перекачиваемой жидкости, °C

+35
Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости, %

0.25
Максимальный линейный размер частиц, мм

2.3
Диапазон PH перекачиваемой жидкости

6.5 - 8.5
Диаметр насосной части, мм

150
Минимальный диаметр скважины, мм

160
Длина сетевого кабеля, м

15
Количество крыльчаток, шт

4
Класс защиты

IP68
Класс изоляции

F

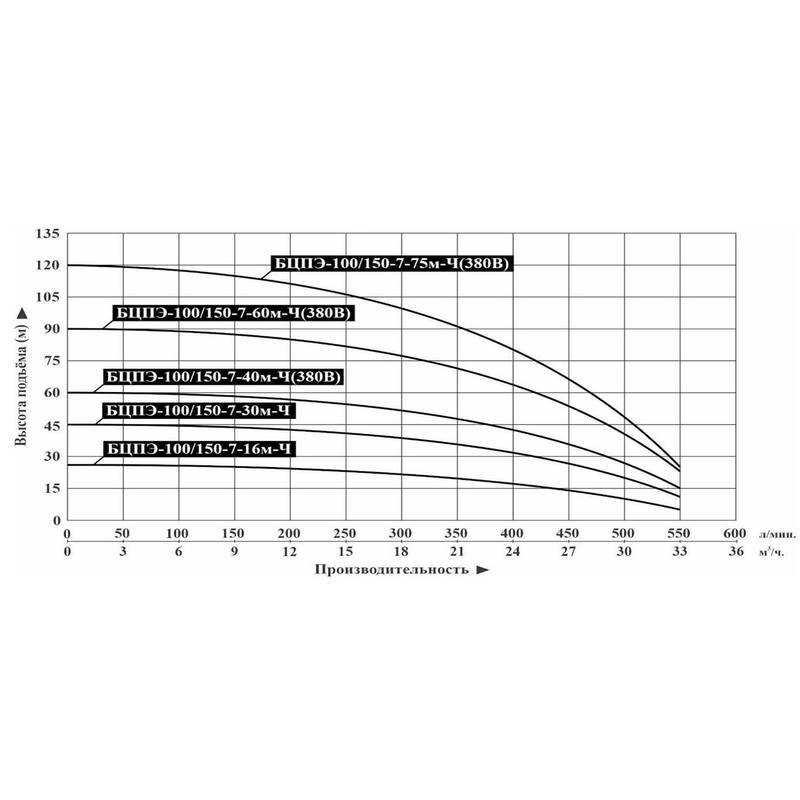

Характеристики насосов:

Насос погружной Vodotok БЦПЭ-100/150-7-40м-Ч (насосная часть + мотор + блок защиты мотора)

Обобщенная схема устройства:

№	Наименование	№	Наименование	№	Наименование
1	Защитная крышка выходного отверстия	13	Торцевое уплотнение (сальник)	25	Изоляция кабеля
2	Шайба	14	Волнистая шайба	26	Кабельные соединители
3	Защитная втулка	15	Подшипник	27	Термозащита
4	Гайки	16	Кабель электропитания	28	Нижний суппорт
5	Пружинные шайбы	17	Защитный элемент кабеля	29	Корпус моторной части
6	Болты	18	Защита кабеля	30	Пусковой конденсатор
7	Крышка масляной камеры	19	Штепсель	31	Резиновый колпак
8	Корпус сальника	20	Клемма заземления	32	Донная пластина
9	Пробка масляной камеры	21	Ротор	33	Стопорное кольцо
10	О-образное уплотнительное кольцо	22	Верхний вкладыш	34	Стяжка кабеля
11	Масляная камера	23	Статор	35
12	Винты	24	Нижний вкладыш	36

Область применения:

Данные насосы предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для водоснабжения, перекачивания жидкости из скважин, колодцев, резервуаров, рек, прудов, а также в гражданских и индустриальных областях, садоводстве, поливе и т. д.

Все однофазные насосы снабжены встроенной в статор термической защитой, которая защищает мотор насоса от перегрева, и имеют встроенный в корпус пусковой конденсатор.

Внимание! Запрещается фиксировать поплавковый выключатель насоса в определенном положении! Поплавковый выключатель должен свободно перемещаться вместе с изменяющимся уровнем воды!

Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания агрессивных и абразивных веществ, соленой воды, а также легковоспламеняющихся и взрывоопасных жидкостей!

Расшифровка обозначений:

БЦПЭ-200-20-40м-Ч :
- БЦПЭ – насос центробежный погружной электрический
- 200- диаметр насосной части, в миллиметрах
- 20 – номинальная производительность, в литрах в секунду
- 40 м – номинальная высота подъема жидкости, в метрах
- Ч - крышка выходного отверстия, крышка масляной камеры, соединитель насосной и моторной частей изготовлены из чугуна, имеющего антикоррозионное покрытие
БЦПЭ-100/150-7-16м-Ч
- БЦПЭ — насос центробежный погружной электрический
- 100 — диаметр моторной части
- 150 — диаметр насосной части
- 7 — номинальная производительность (л/с)
- 16м — номинальная высота подъема
- Ч — крышка выходного отверстия, крышка масляной камеры, соединитель насосной и моторной частей изготовлены из чугуна

Схема установки:

№	Наименование	№	Наименование
1	Насос	4	Кабель электропитания
2	Хомут	5	Трос для подвески
3	Напорный шланг	6	Место крепления подвески
