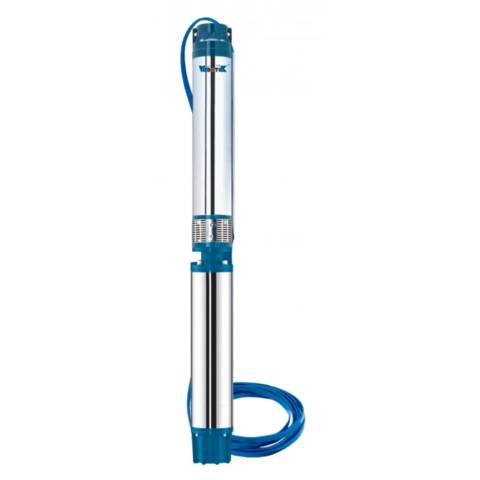

Погружные насосы Vodotok серии НЦПЭ
Данные насосы предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для водоснабжения, перекачивания жидкости из скважин, колодцев, резервуаров, рек, прудов, а также в гражданских и индустриальных областях, садоводстве, поливе и т. д.
Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Комплектация:
- Насос в сборе с сетевым кабелем – 1 шт.
- Присоединительный штуцер – 1 шт.
- Хомут – 1 шт.
- Блок защиты и управления* – 1 шт.
- Изоляционная и герметизирующая ленты - по 1 шт.
- Крепление для блока защиты и управления – 2 шт. (только для насосов с блоком защиты и управления)
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1 шт.
Внимание! Насос поставляется в двух комплектациях: с блоком защиты и управления или без блока защиты и управления. Производитель оставляет за собой право изменять вышеуказанную комплектацию.

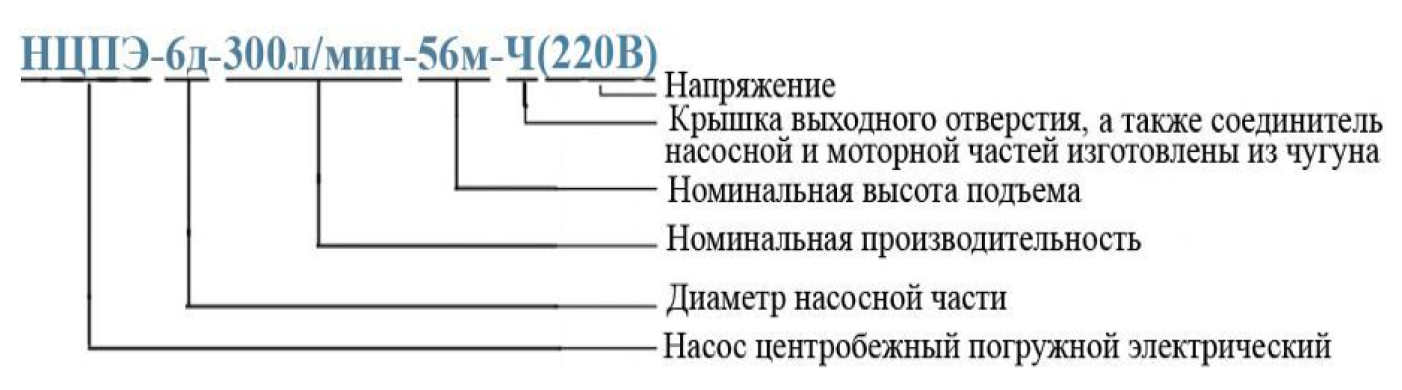

Расшифровка обозначений:
Используемые материалы серии НЦПЭ:
| № | Части | № | Части |
|---|---|---|---|
| 1 | Защитная крышка выходного отверстия | 21 | Вал |
| 2 | Крышка выходного отверстия | 22 | Обод диффузора |
| 3 | Корпус насосной части | 23 | Крыльчатка |
| 4 | Пружина | 24 | Крышка диффузора |
| 5 | Винт (-ы) | 25 | Нижний суппорт |
| 6 | Кабельный канал | 26 | Обод нижнего суппорта |
| 7 | Обратный клапан | 27 | Резиновый подшипник |
| 8 | Уплотнительный элемент | 28 | Нижняя втулка вала |
| 9 | Верхняя крышка насосной камеры | 29 | Нижний вкладыш вала 1 |
| 10 | Болты | 30 | Прокладка |
| 11 | Металлический обод | 31 | Шайба |
| 12 | Верхний суппорт | 32 | Нижний вкладыш вала 2 |
| 13 | Резиновый подшипник | 33 | Сетчатый фильтр |
| 14 | Болт | 34 | Болты |
| 15 | Шайба | 35 | Вкладыш муфты |
| 16 | Прокладка | 36 | Шайба муфты |
| 17 | Вкладыш вала | 37 | Муфта |
| 18 | Муфта вала | 38 | Винт |
| 19 | Вкладыш вала | 39 | Соединитель насосной и моторной частей |
| 20 | Диффузор | 40 |

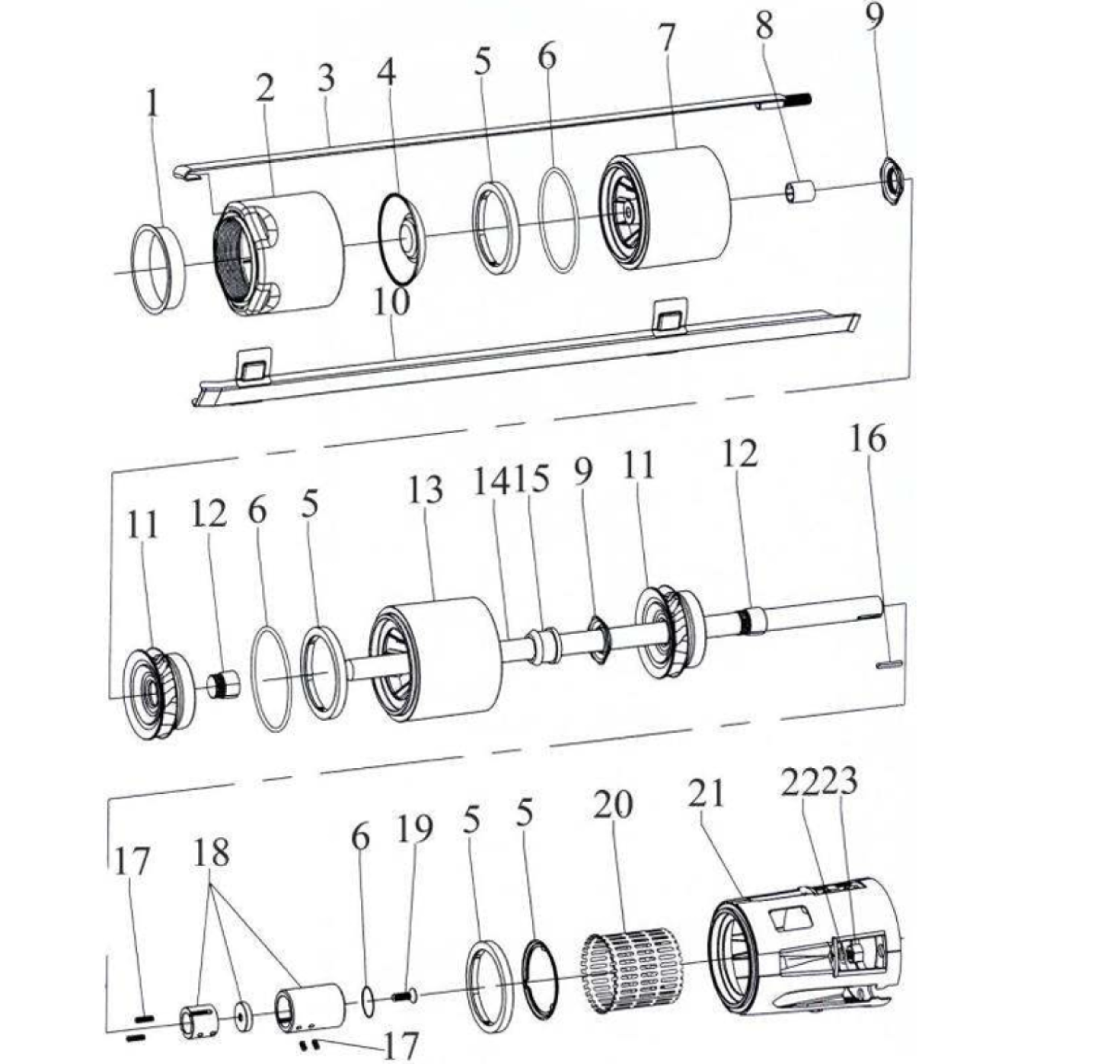

Используемые материалы НЦПЭ-НЧ:
| № | Части | № | Части |
|---|---|---|---|
| 1 | Защитная крышка выходного отверстия | 13 | Нижний диффузор |
| 2 | Крышка выходного отверстия | 14 | Вал |
| 3 | Пластина | 15 | Втулка диффузора |
| 4 | Обратный клапан | 16 | Шпонка |
| 5 | Уплотнительный элемент | 17 | Шпилька |
| 6 | О-образное уплотнительное кольцо | 18 | Муфта вала |
| 7 | Верхний диффузор | 19 | Винт |
| 8 | Втулка | 20 | Сетчатый фильтр |
| 9 | Гайка крыльчатки | 21 | Соединитель насосной и моторной частей |
| 10 | Кабельный канал | 22 | Пружинная шайба |
| 11 | Крыльчатка | 23 | Гайка |
| 12 | Втулка крыльчатки | 24 |
