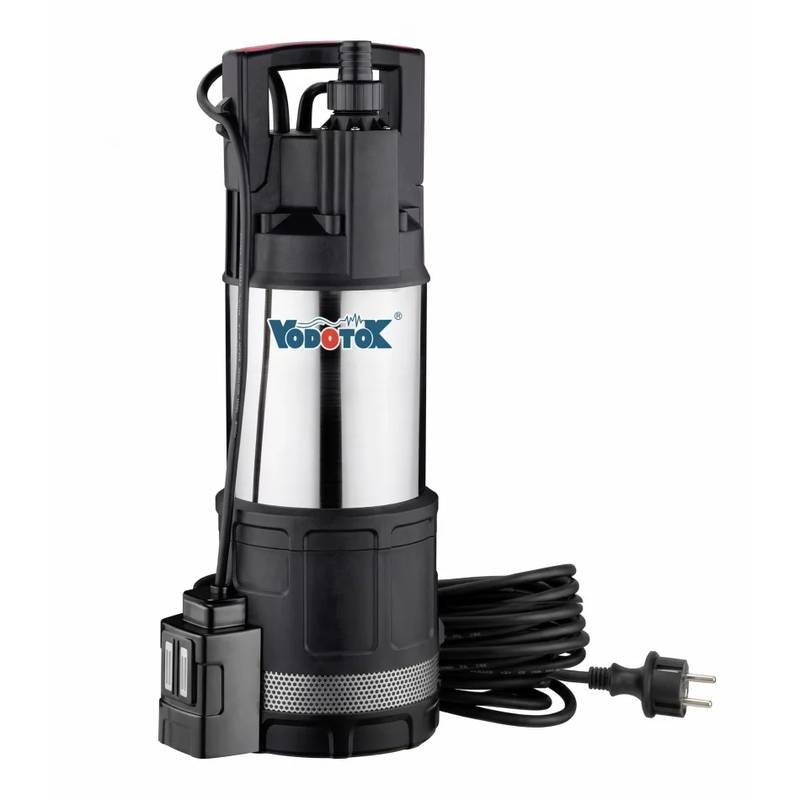

Насос погружной многоступенчатый Vodotok НПМ-3м3/ч-22м-950Вт
Артикул: 016026

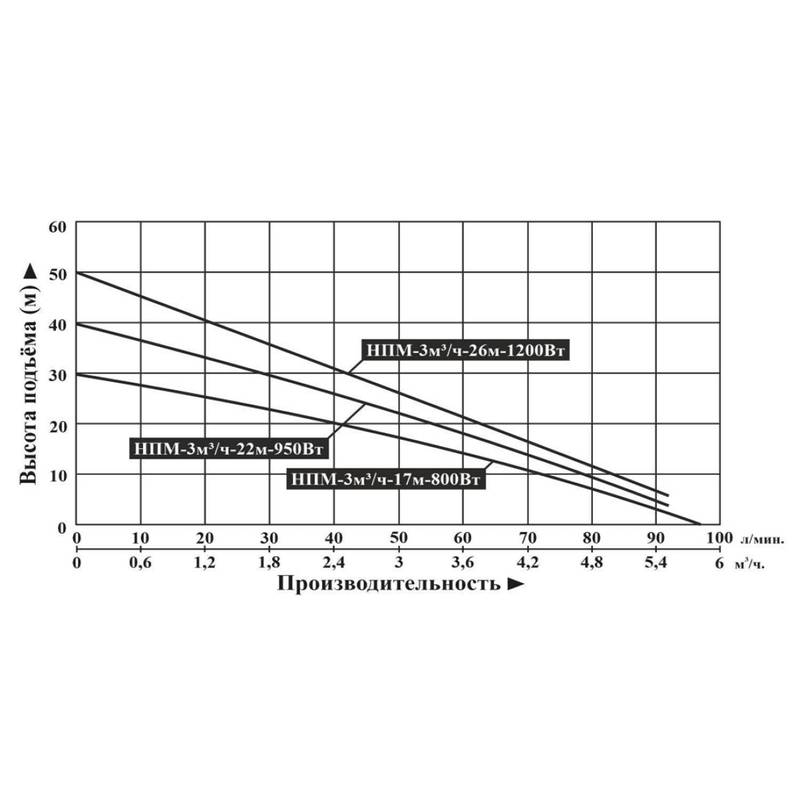

Характеристики насоса:
Особенности:
- В рабочей камере насоса последовательно установлены 4 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема.
- Насос снабжен индукционным датчиком уровня жидкости, автоматически отключающим насос при отсутствии жидкости для перекачивания и автоматически включающим насос при наличии жидкости для перекачивания.

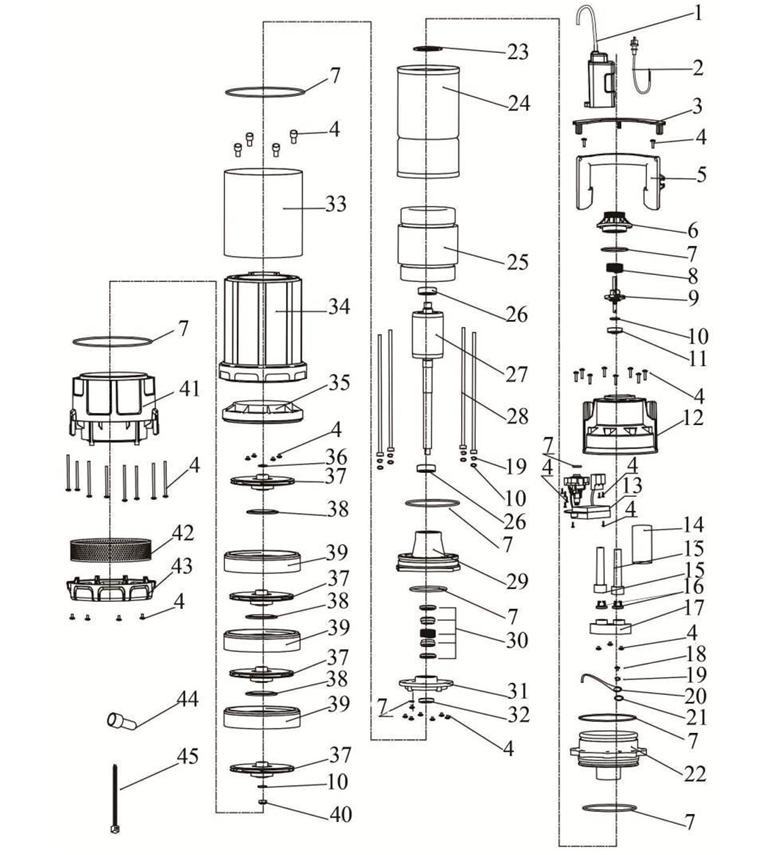

Обобщенная схема устройства:
| № | Наименование | № | Наименование | № | Наименование |
|---|---|---|---|---|---|
| 1 | Кабель индукционного датчика уровня жидкости | 16 | Зажимы кабеля | 31 | Нижняя крышка масляной камеры |
| 2 | Сетевой кабель со штепселем | 17 | Ввод кабеля | 32 | Уплотнение |
| 3 | Накладка на ручку | 18 | Заземляющий винт | 33 | Кожух из нержавеющей стали |
| 4 | Винт | 19 | Пружинная шайба | 34 | Кожух насоса |
| 5 | Ручка для переноски | 20 | Заземляющий провод | 35 | Направляющий элемент |
| 6 | Выходной штуцер | 21 | Зубчатая шайба | 36 | Шайба из нержавеющей стали |
| 7 | О-образное уплотнительное кольцо | 22 | Крышка мотора | 37 | Крыльчатка |
| 8 | Пружина | 23 | Пружинная шайба | 38 | Антифрикционная шайба |
| 9 | Магнитный обратный клапан | 24 | Кожух мотора | 39 | Диффузор |
| 10 | Плоская шайба | 25 | Статор | 40 | Стопорная гайка |
| 11 | Пластиковая гайка | 26 | Подшипник | 41 | Верхний элемент основания |
| 12 | Верхняя крышка насоса | 27 | Ротор | 42 | Сетчатый фильтр |
| 13 | Клеммная панель | 28 | Стержень | 43 | Нижний элемент основания |
| 14 | Пусковой конденсатор | 29 | Верхняя крышка масляной камеры | 44 | Клеммная колодка |
| 15 | Изоляция кабеля | 30 | Торцевое уплотнение (сальник) | 45 | Хомут кабеля |
Область применения:
Данные насосы предназначены для перекачивания пресной чистой, дождевой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для перекачивания воды из колодцев, резервуаров, рек, прудов, бассейнов, в системах полива и т. д.
Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!

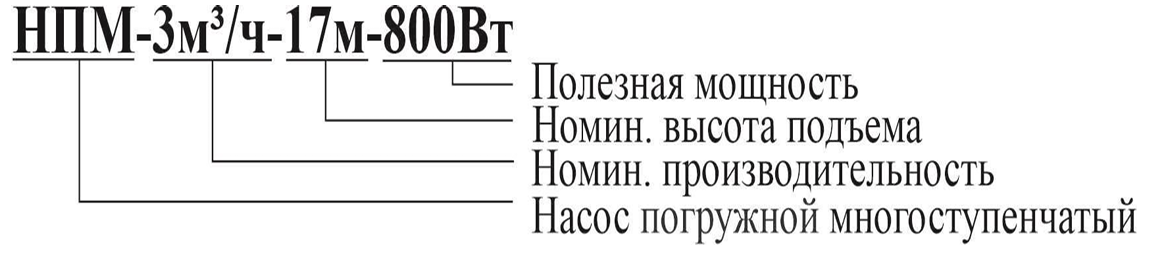

Расшифровка обозначений:
Особенности:
- Все части, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов
- Вал изготовлен из высококачественной нержавеющей стали марки 2Cr13
- Корпус моторной части изготовлен из нержавеющей стали марки AISI 201
- Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики
- Встроенная в обмотку статора термическая защита, предотвращающая перегрев мотора
- Использованы высококачественные подшипники корпорации C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы
- Насос модели НПМ-3м³/ч-17м-800Вт оснащен поплавковым выключателем, а модели НПМ-3м³/ч-22м-950Вт, НПМ-3м³/ч-26м-1200Вт - индукционным датчиком уровня жидкости. Поплавковый выключатель и индукционный датчик уровня жидкости автоматически отключают насос при отсутствии жидкости и автоматически включают его при наличии жидкости для перекачивания
- Медная обмотка статора имеет повышенные индукционные характеристики
- В насосной камере насоса последовательно установлены несколько крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема
- Диапазон рабочего напряжения, при котором насос сохраняет стабильную работу: 210-240В
Комплектация:
- Насос в сборе – 1 шт.
- Присоединительный штуцер – 1 шт.
- Капроновая веревка – 1 шт.
- О-образное уплотнительное кольцо – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1 шт.
