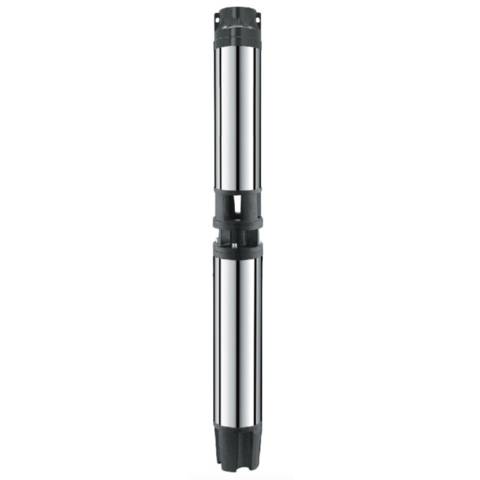

Погружные насосы Vodotok серии SR(M)
Область применения:
Данные насосы предназначены для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для водоснабжения, перекачивания жидкости из скважин, колодцев, резервуаров, рек, прудов, а также в гражданских и индустриальных областях, садоводстве, поливе и т. д.
Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Расшифровка обозначений:
Обобщенная схема устройства насосной части серий 6SR(M):
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Защитная крышка выходного отверстия | 21 | Вал |
| 2 | Крышка выходного отверстия | 22 | Обод диффузора |
| 3 | Корпус насосной части | 23 | Крыльчатка |
| 4 | Пружина | 24 | Крышка диффузора |
| 5 | Винт (-ы) | 25 | Нижний суппорт |
| 6 | Кабельный канал | 26 | Обод нижнего суппорта |
| 7 | Обратный клапан | 27 | Резиновый подшипник |
| 8 | Уплотнительный элемент | 28 | Нижняя втулка вала |
| 9 | Верхняя крышка насосной камеры | 29 | Нижний вкладыш вала 1 |
| 10 | Болты | 30 | Прокладка |
| 11 | Металлический обод | 31 | Шайба |
| 12 | Верхний суппорт | 32 | Нижний вкладыш вала 2 |
| 13 | Резиновый подшипник | 33 | Сетчатый фильтр |
| 14 | Болт | 34 | Болты |
| 15 | Шайба | 35 | Вкладыш муфты |
| 16 | Прокладка | 36 | Шайба муфты |
| 17 | Вкладыш вала | 37 | Муфта |
| 18 | Муфта вала | 38 | Винт |
| 19 | Вкладыш вала | 39 | Соединитель насосной и моторной частей |
| 20 | Диффузор | 40 |
