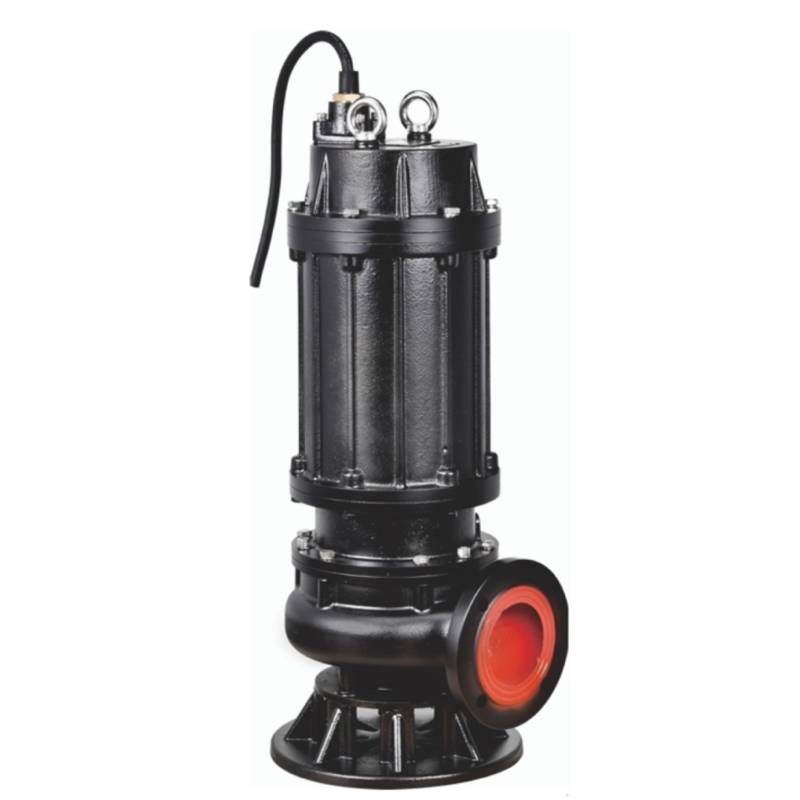

Автоматические трубные муфтыНасос дренажный Vodotok 50WQ20-45-7.5(2P,380V)-VAB

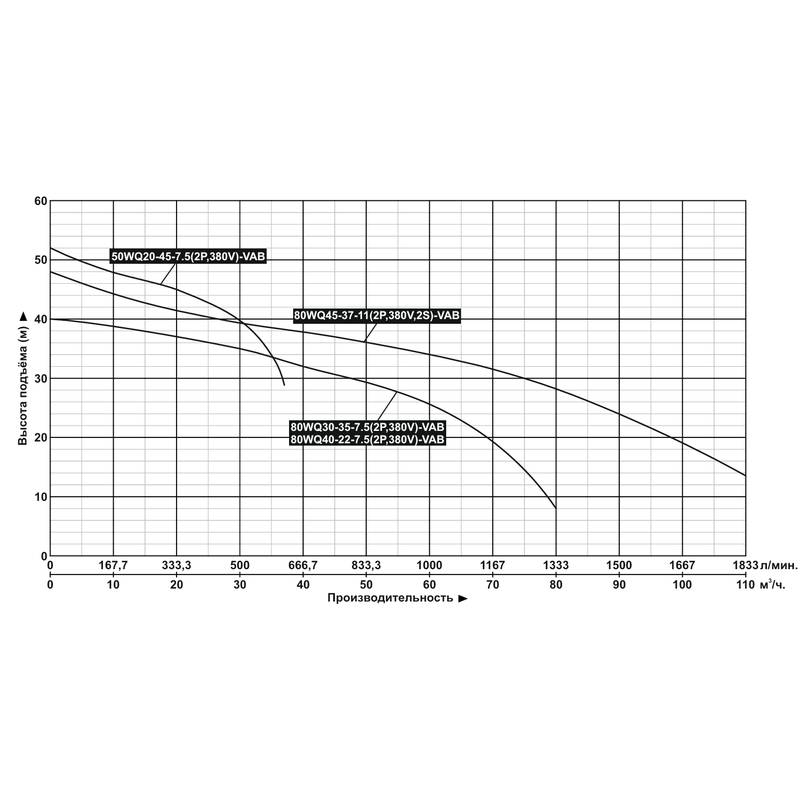

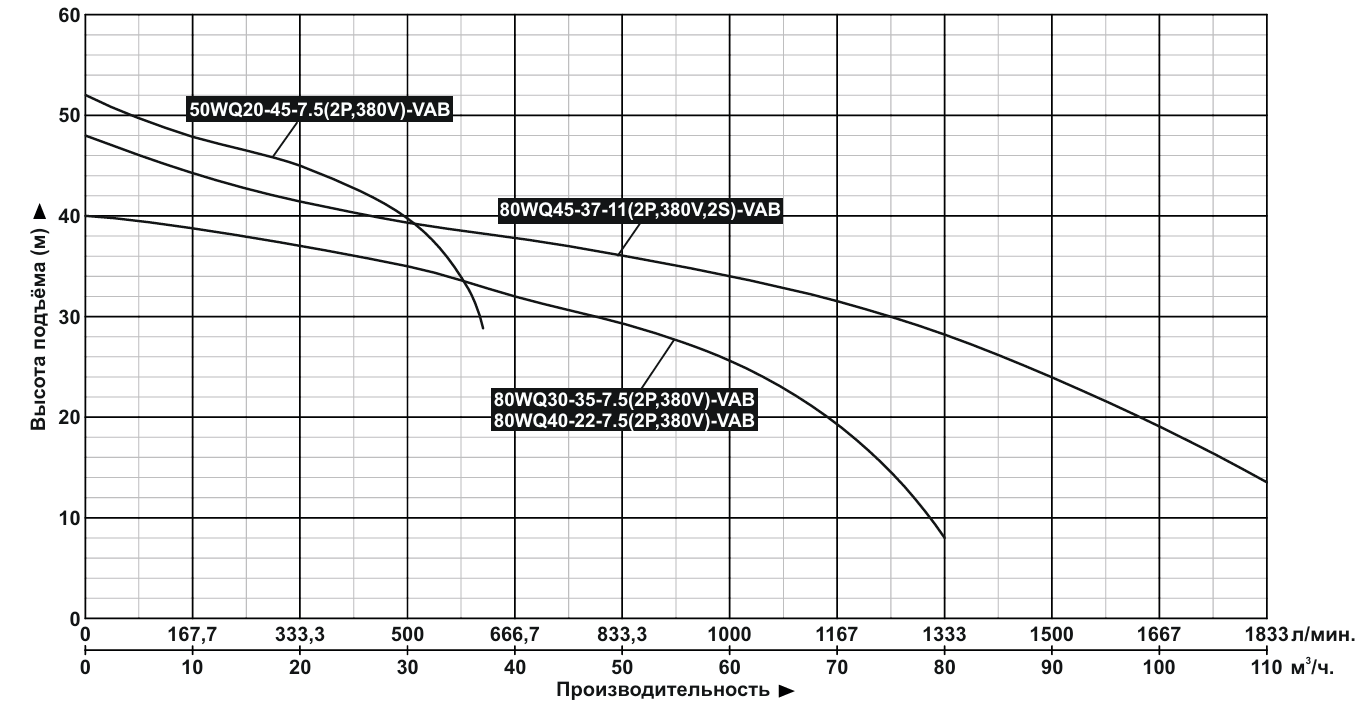

Характеристики насосов:

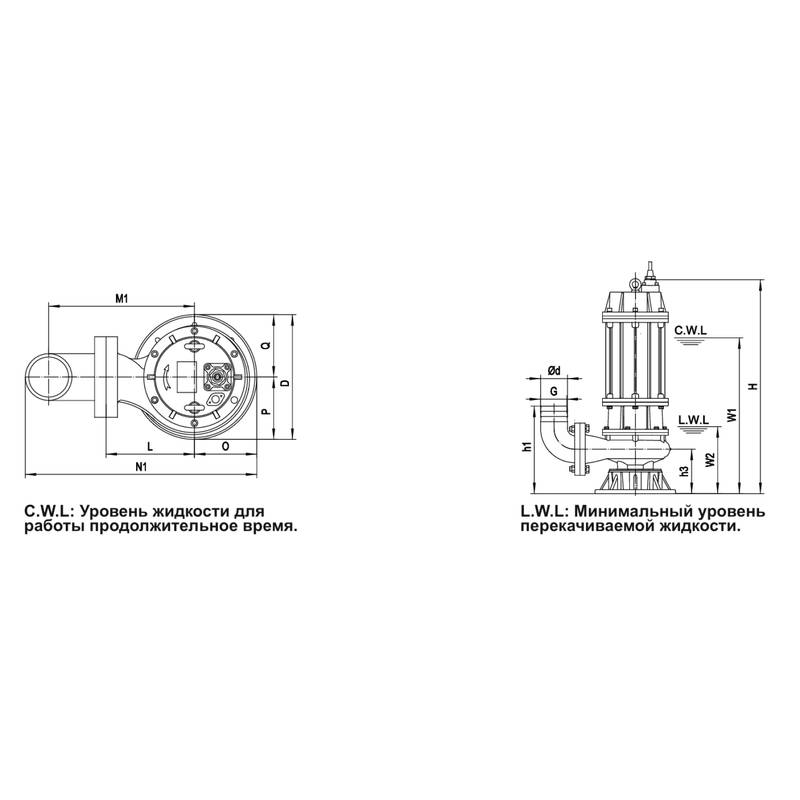

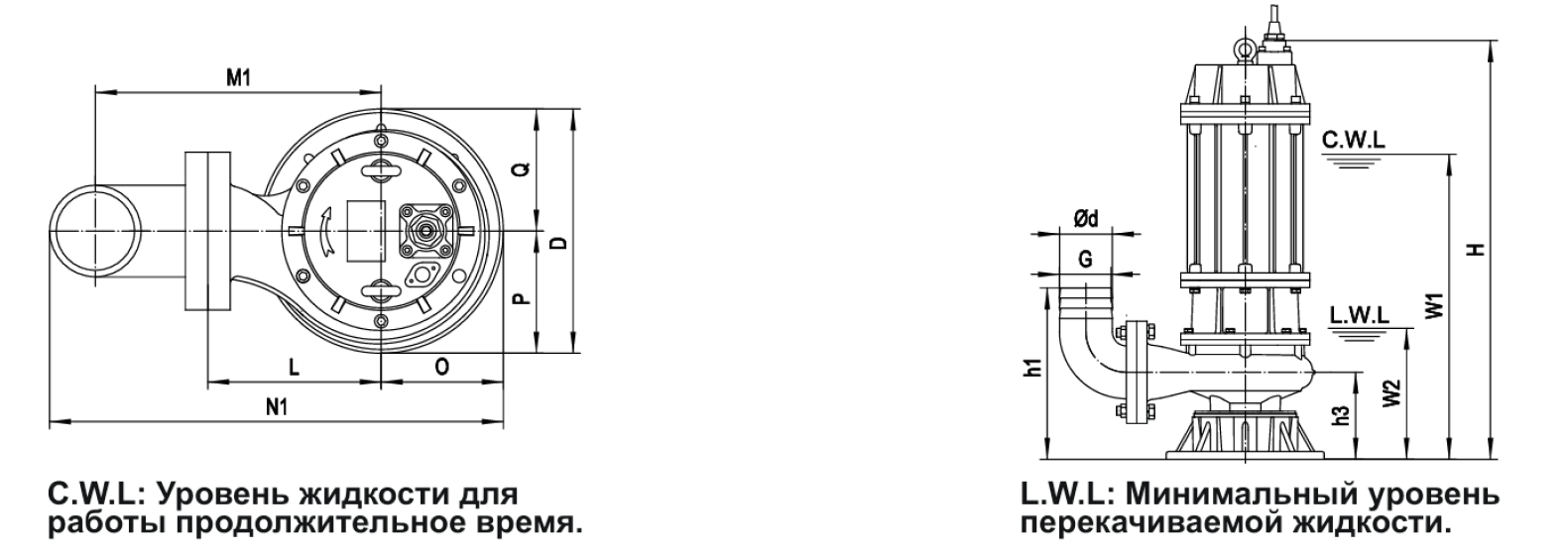

Установка насоса с угловым переходником с присоединительным штуцером:

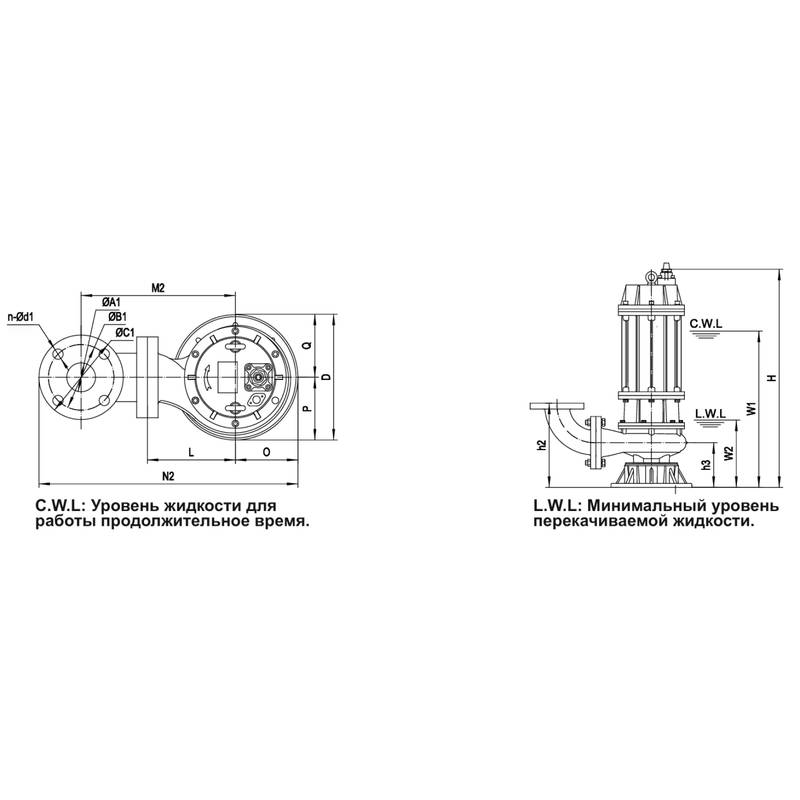

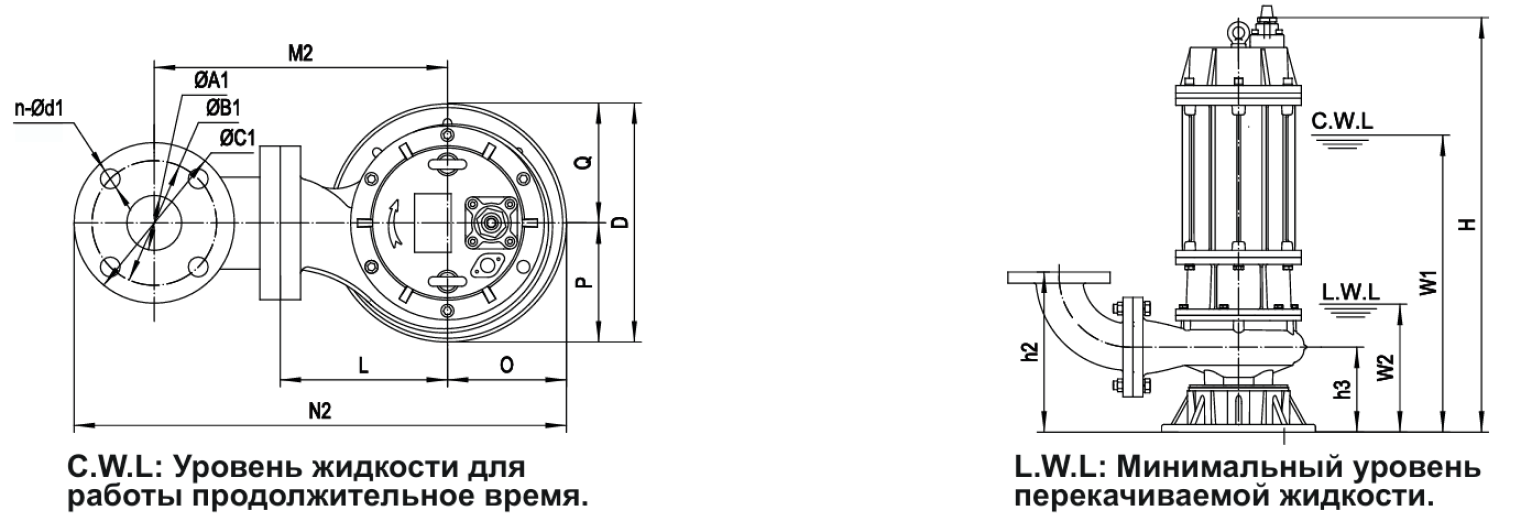

Установка насоса с угловым фланцевым переходником:

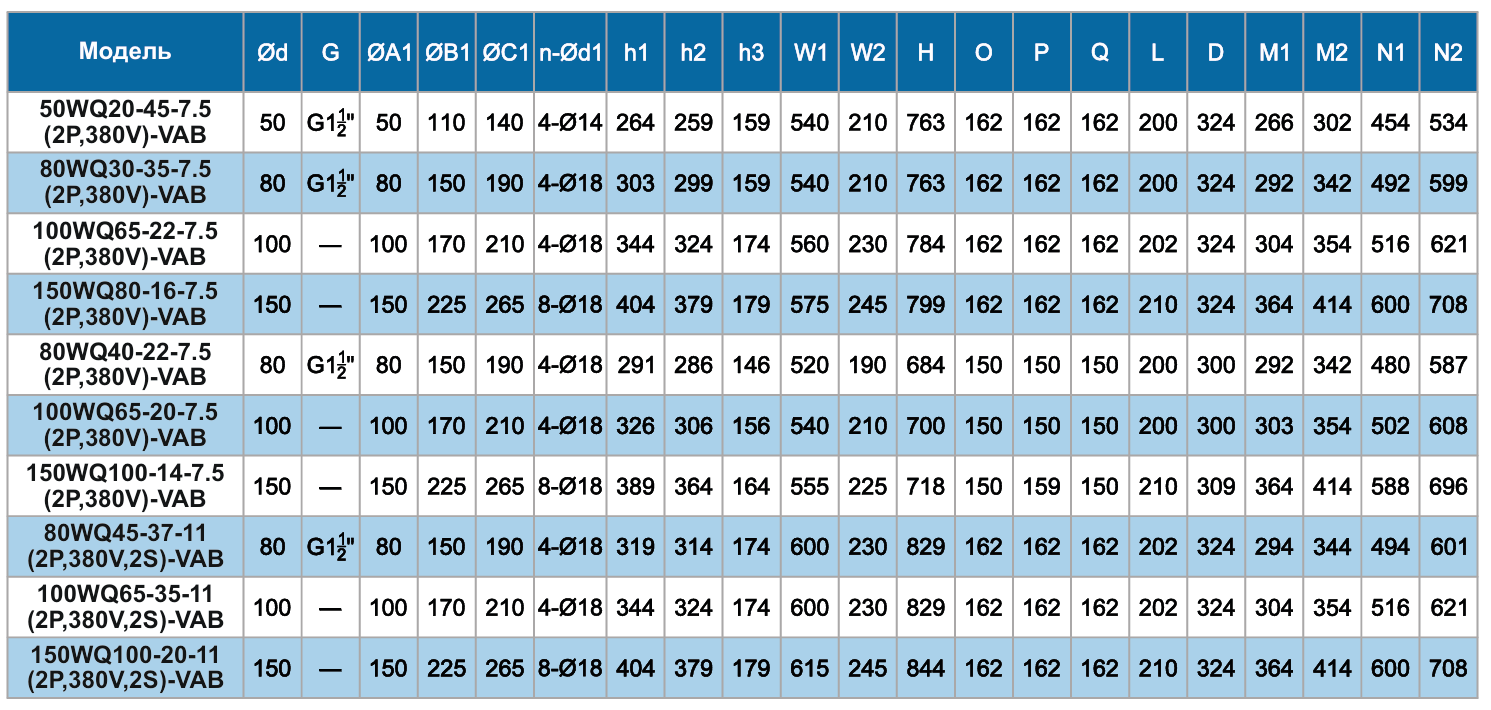

Установочные размеры:

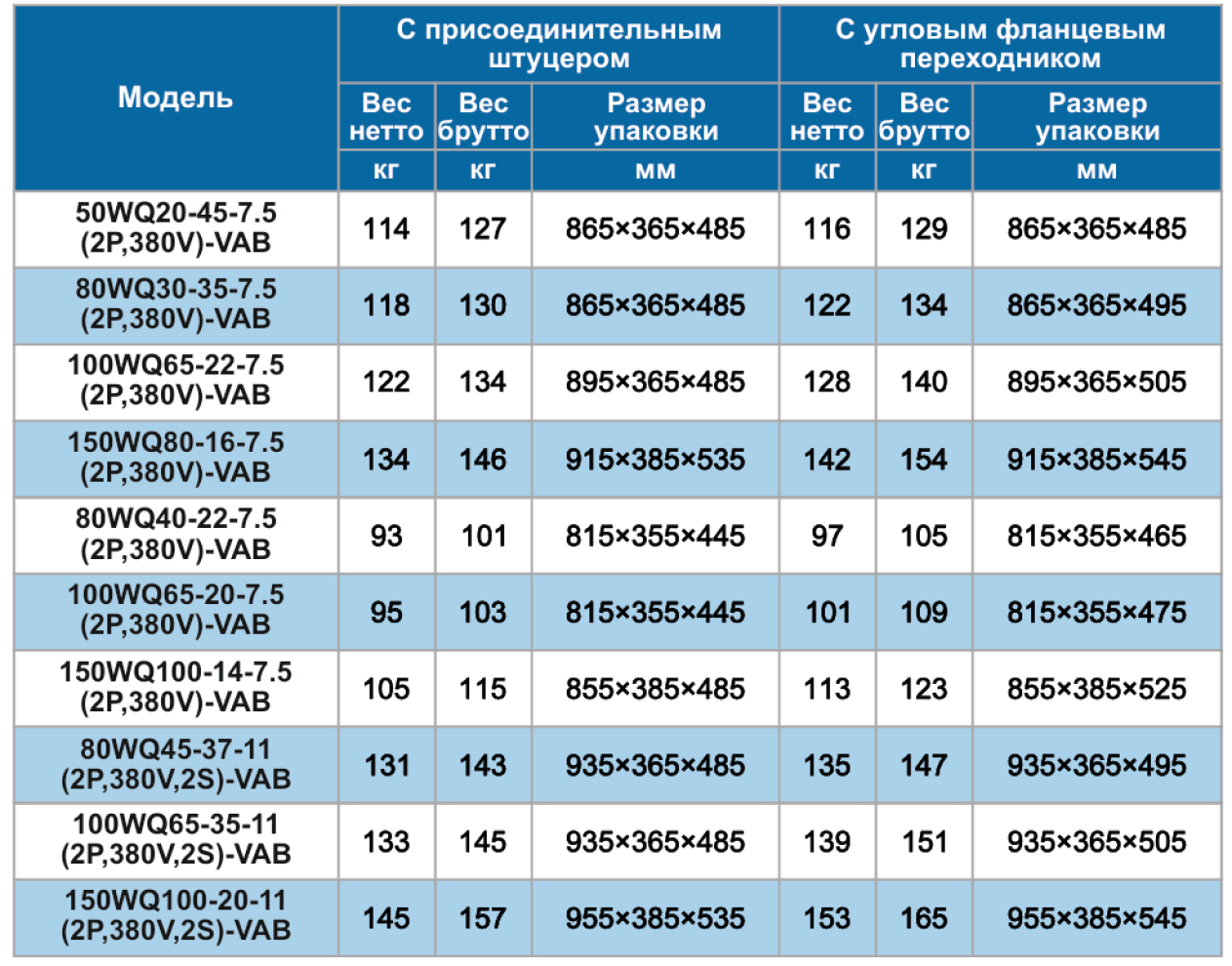

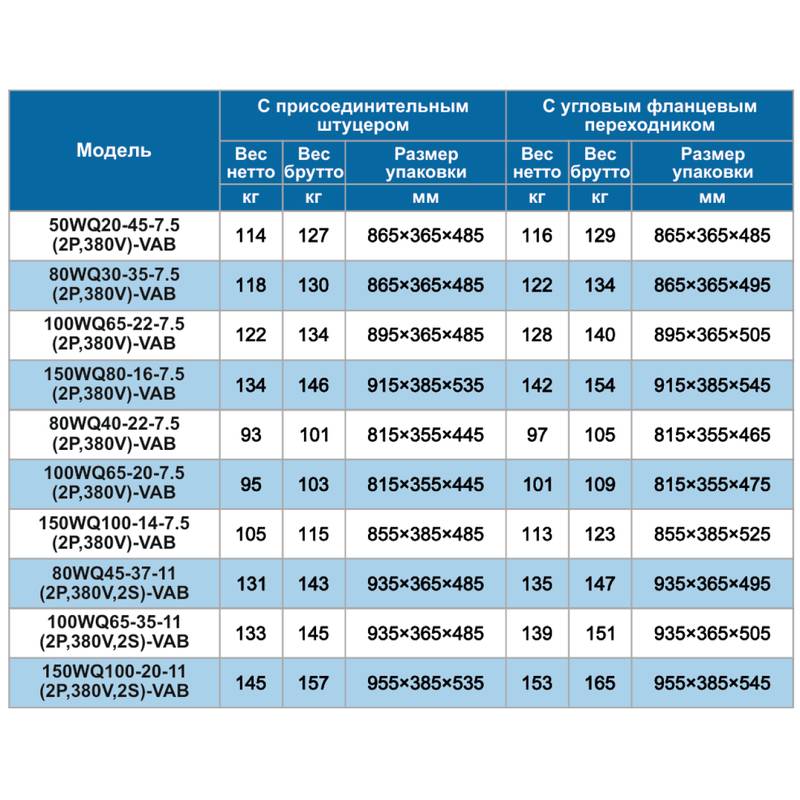

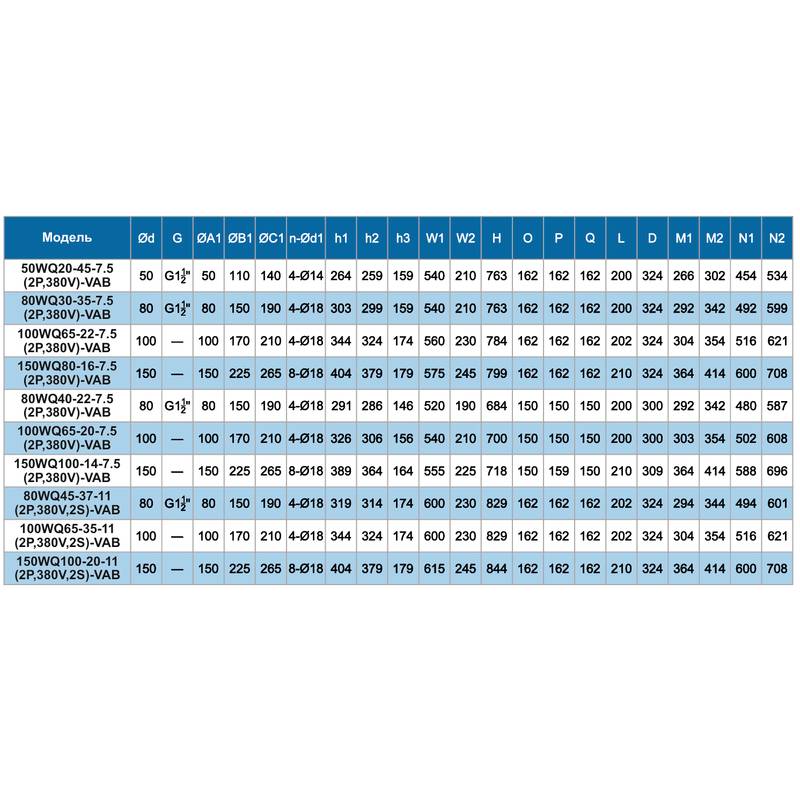

Вес и упаковочные размеры:

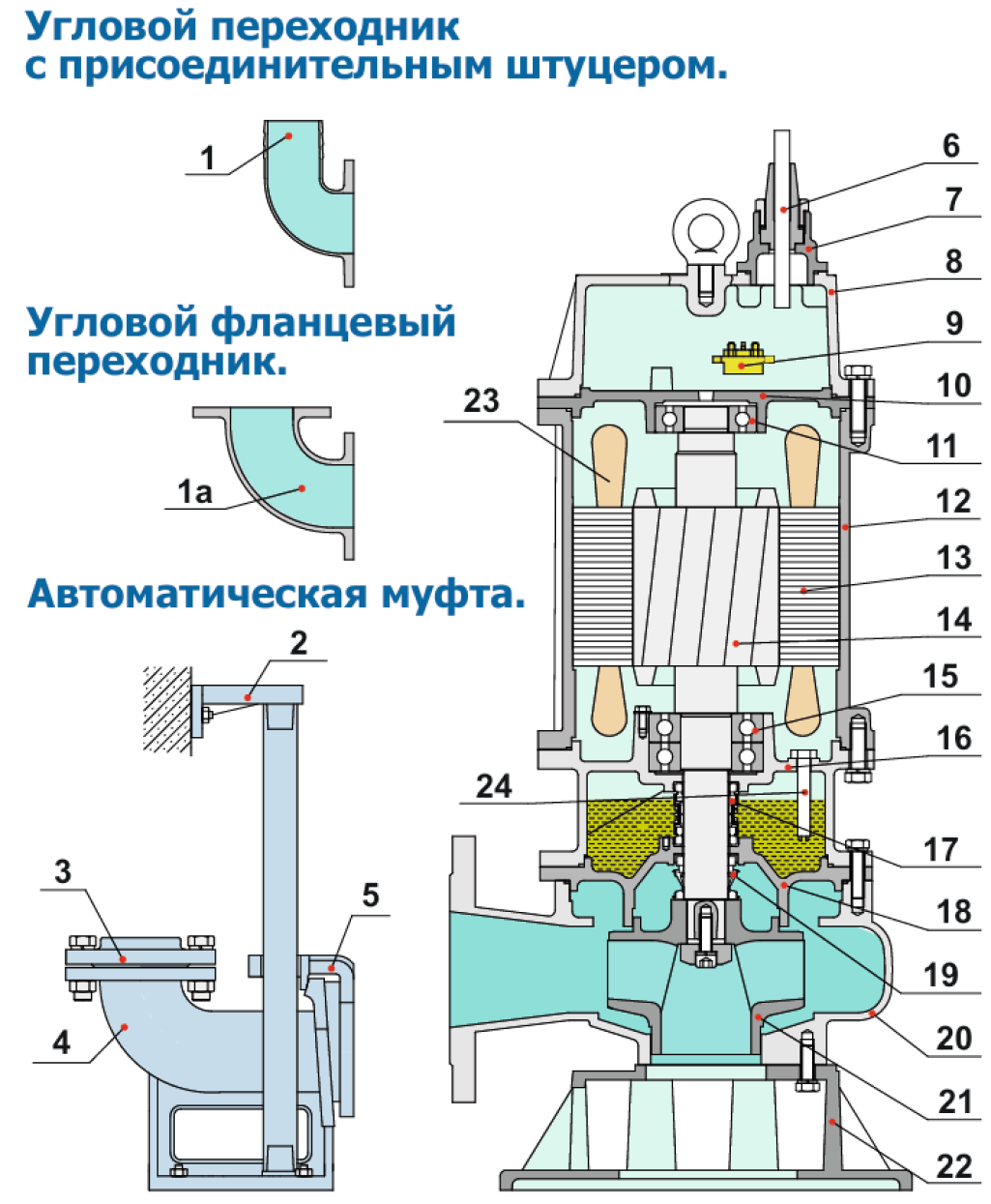

Схема устройства насоса и материалы деталей:
| № | Наименование | Материал | № | Наименование | Материал |
|---|---|---|---|---|---|
| 1 | Ответный фланец с присоединительным штуцером | Чугун | 13 | Статор | Чугун |
| 1а | Угловой фланцевый переходник | Чугун | 14 | Ротор | вал: высококачественная нерж. сталь AISI 304 |
| 2 | Верхний кронштейн | Чугун | 15 | Нижний подшипник | Подшипник |
| 3 | Фланец | Чугун | 16 | Корпус нижнего подшипника | Чугун |
| 4 | Корпус | Чугун | 17 | Торцевое уплотнение (сальник) | Карбид кремния /графит-керамика |
| 5 | Кронштейн | Чугун | 18 | Держатель сальника | Чугун |
| 6 | Сетевой кабель | 19 | Торцевое уплотнение (сальник) | Карбид кремния | |
| 7 | Клеммная коробка | Чугун | 20 | Насосная камера | Чугун |
| 8 | Верхняя крышка насоса | Чугун | 21 | Крыльчатка | Высокопрочный чугун |
| 9 | Защита мотора | 22 | Основание | Чугун | |
| 10 | Корпус верхнего подшипника | Чугун | 23 | Термозащита: опционально | |
| 11 | Верхний подшипник | Подшипник | 24 | Масляно-водяной датчик: опционально | |
| 12 | Корпус мотора | Чугун |
Применение:
Данные насосы предназначены для откачивания сточных и дренажных вод с твердыми и длинноволокнистыми включениями, а также других жидкостей с аналогичными физическими и химическими свойствами.
Они используются для водоснабжения, откачивания жидкости из сливных колодцев, строительных котлованов, для хозяйственно бытовой и ливневой канализации жилых кварталов, коммунального хозяйства, для перекачки загрязненной воды и щелочных растворов на предприятиях и шахтах, осушения затопленной местности, орошения полей, в дренажных системах муниципальных очистных станций, для перекачки чистой воды в сельском хозяйстве, на рыбных фермах, предприятиях аквакультуры, на производственных, строительных, коммерческих, хозяйственных объектах и т. д.
Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Насосы серии WQ-VAВ оснащены канальной крыльчаткой, разработанной специально для канализационных насосов. Крыльчатка имеет широкий канал, что предотвращает ее засорение твердыми и нерастворимыми фрагментами, имеющимися в перекачиваемой жидкости.
Примеры установки насоса:
Расшифровка обозначений:
Остались вопросы по "Насос дренажный Vodotok 50WQ20-45-7.5(2P,380V)-VAB"? Звоните нам
