Автоматические трубные муфтыНасос дренажный Vodotok 65WQD25-11-1.5(2P,220V)-VAB

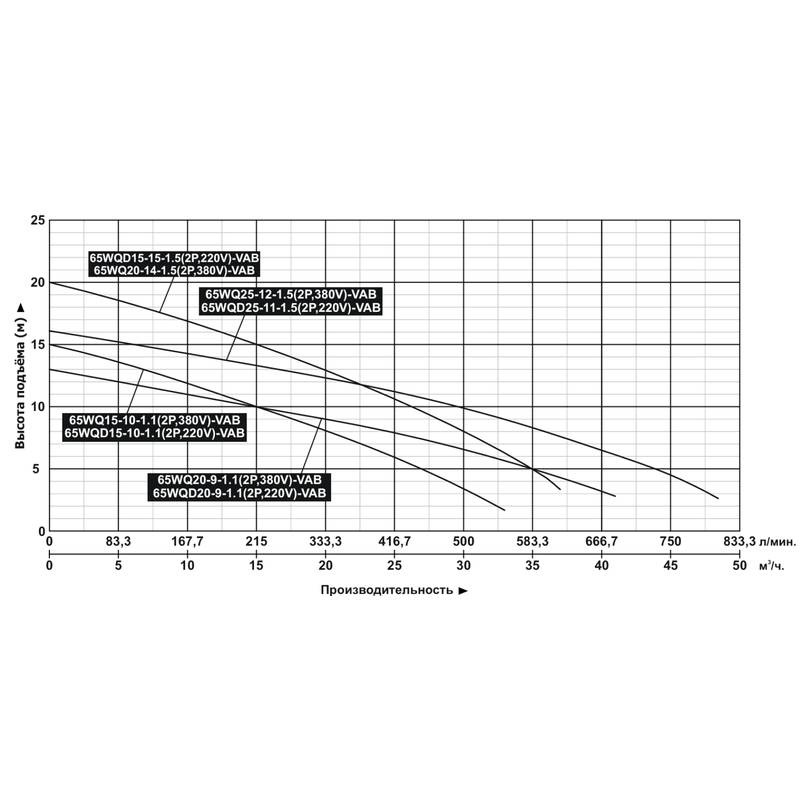

Характеристики насосов:

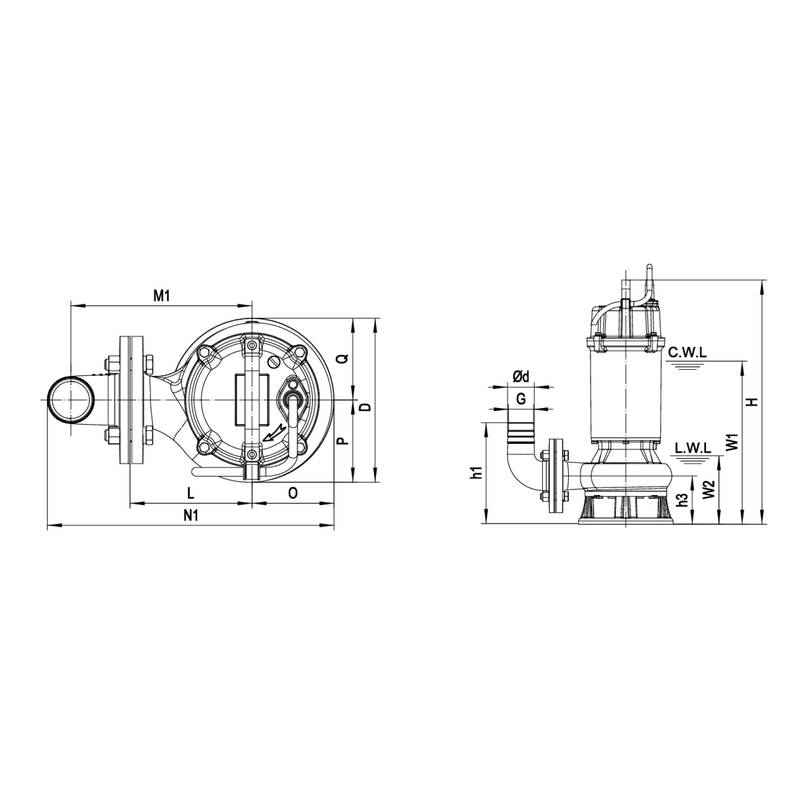

Установка насоса с угловым переходником с присоединительным штуцером:

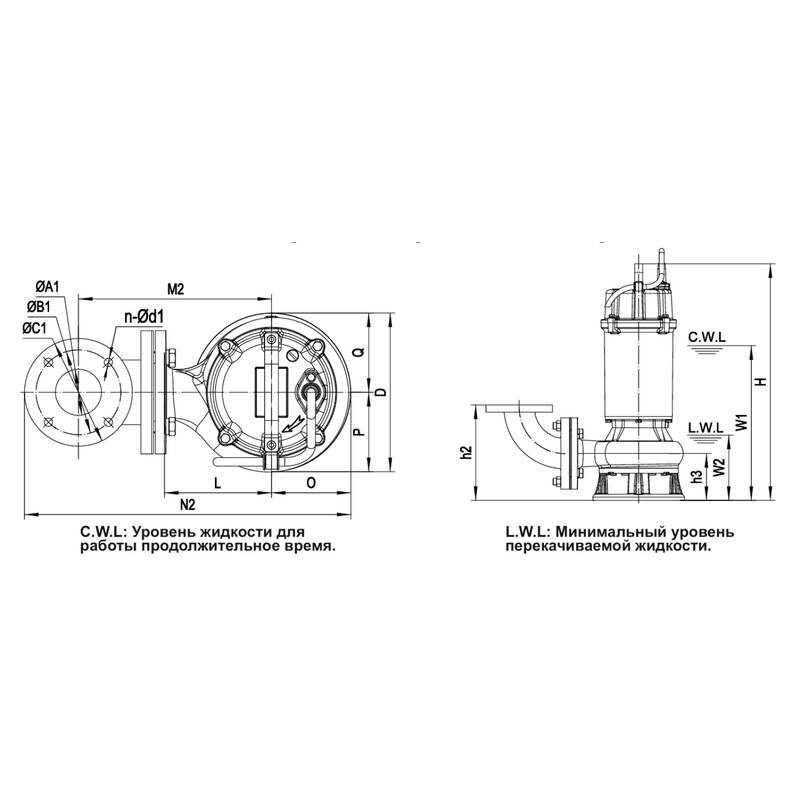

Установка насоса с угловым фланцевым переходником:

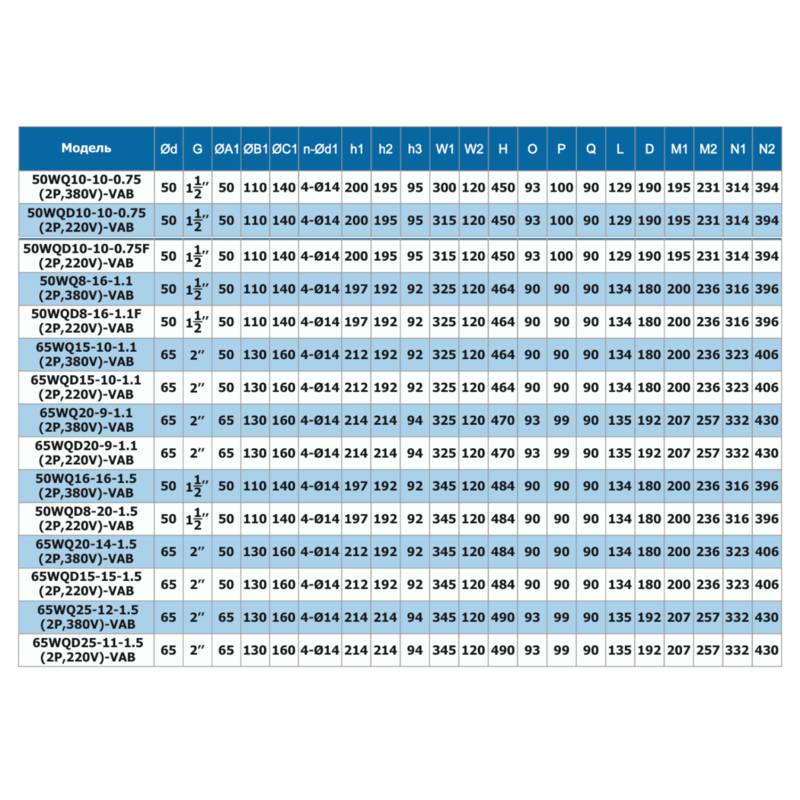

Установочные размеры:

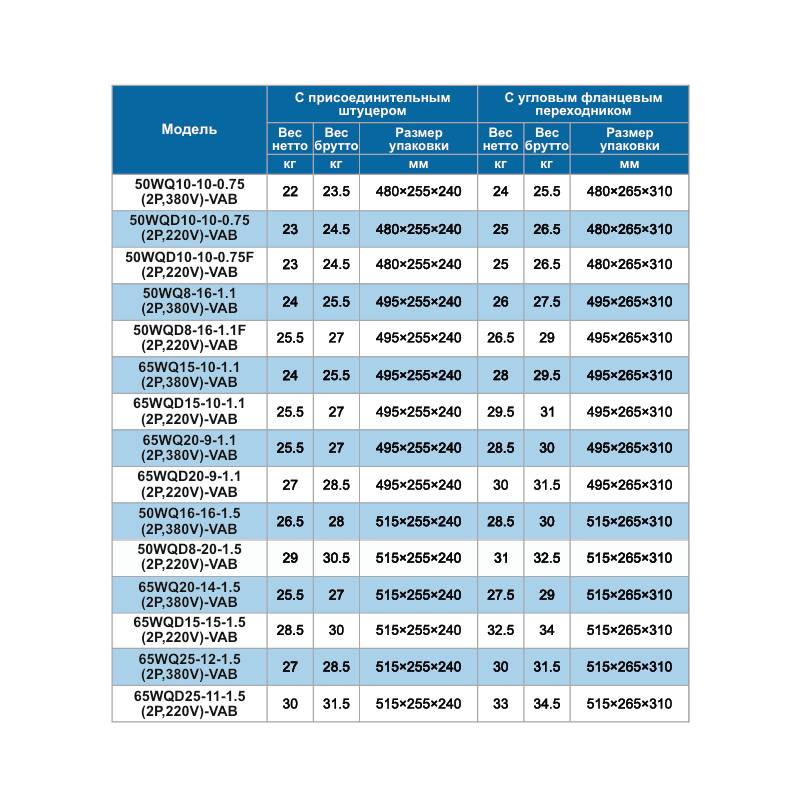

Вес и упаковочные размеры:
Схема устройства насоса и материалы деталей:
| № | Наименование | Материал | № | Наименование | Материал |
|---|---|---|---|---|---|
| 1 | Ответный фланец с присоединительным штуцером | Чугун | 13 | Ротор | вал: высококачественная нерж. сталь AISI 304 |
| 1а | Угловой фланцевый переходник | Чугун | 14 | Статор | |
| 2 | Верхний кронштейн | Чугун | 15 | Корпус мотора | Чугун |
| 3 | Фланец | Чугун | 16 | Нижний подшипник | Подшипник |
| 4 | Корпус | Чугун | 17 | Корпус нижнего подшипника | Чугун |
| 5 | Кронштейн | Чугун | 18 | Торцевое уплотнение (сальник) | карбид кремния-керамика /графит-керамика |
| 6 | Ручка для переноски | Сталь | 19 | Сальник | |
| 7 | Сетевой кабель | 20 | Насосная камера | Чугун | |
| 8 | Защита мотора | 21 | Крыльчатка | Чугун | |
| 9 | Пусковой конденсатор | только для однофазного насоса | 22 | Входная пластина | Чугун |
| 10 | Верхняя крышка насоса | Чугун | 23 | Основание | Чугун |
| 11 | Корпус верхнего подшипника | Чугун | |||
| 12 | Верхний подшипник | Подшипник |
Применение:
Данные насосы предназначены для откачивания сточных и дренажных вод с твердыми и длинноволокнистыми включениями, а также других жидкостей с аналогичными физическими и химическими свойствами.
Они используются для водоснабжения, откачивания жидкости из сливных колодцев, строительных котлованов, для хозяйственно бытовой и ливневой канализации жилых кварталов, коммунального хозяйства, для перекачки загрязненной воды и щелочных растворов на предприятиях и шахтах, осушения затопленной местности, орошения полей, в дренажных системах муниципальных очистных станций, для перекачки чистой воды в сельском хозяйстве, на рыбных фермах, предприятиях аквакультуры, на производственных, строительных, коммерческих, хозяйственных объектах и т. д.
Внимание! Эти насосы не предназначены для питьевого водоснабжения, перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Насосы серии WQ-VAВ оснащены канальной крыльчаткой, разработанной специально для канализационных насосов. Крыльчатка имеет широкий канал, что предотвращает ее засорение твердыми и нерастворимыми фрагментами, имеющимися в перекачиваемой жидкости.
Примеры установки насоса:
Расшифровка обозначений:
