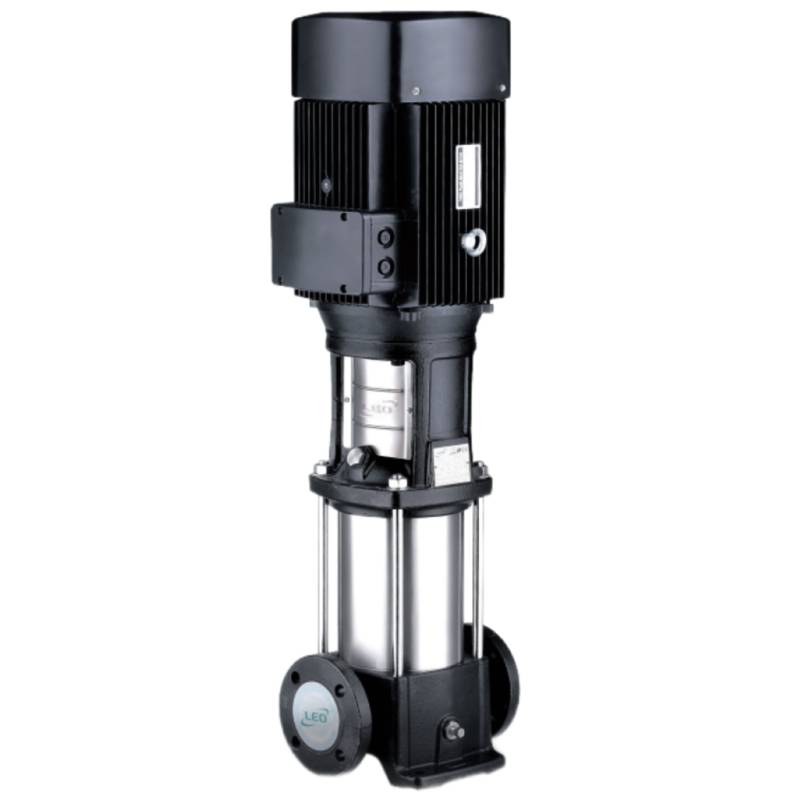

Насос повышения давления LEO LVR20-1 (380В)

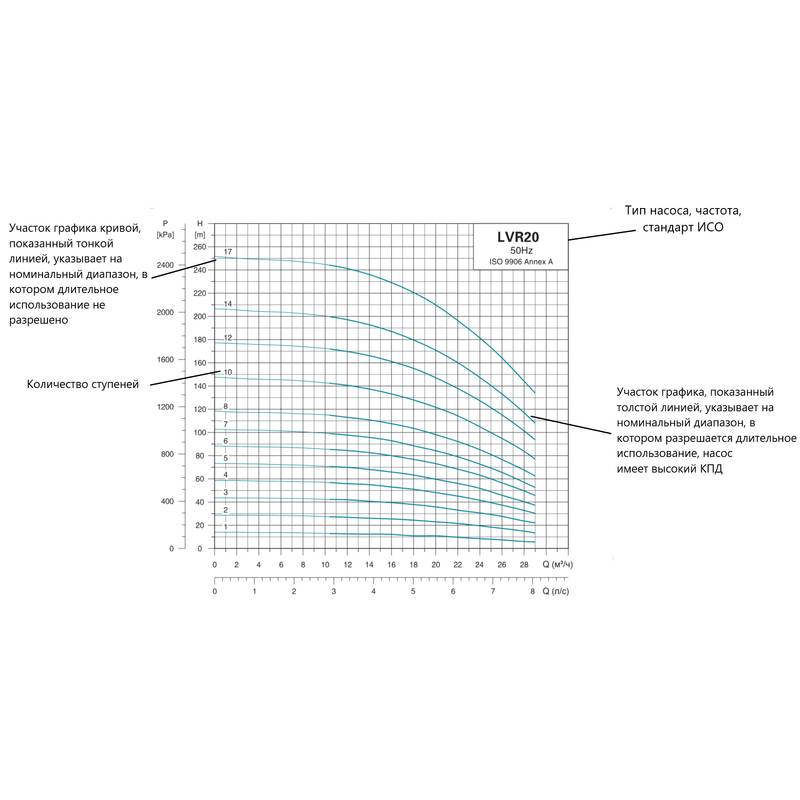

Характеристики насосов серии LVR20 представлены на графиках:

Допуск соответствует ИСО 9906, раздел А. Данные приведены при использовании чистой дегазированной воды с кинематической вязкостью 1мм²/сек, при температуре 200 °C. Во избежание перегрева электродвигателя, насос не должен использоваться при максимальном напоре долгое время.

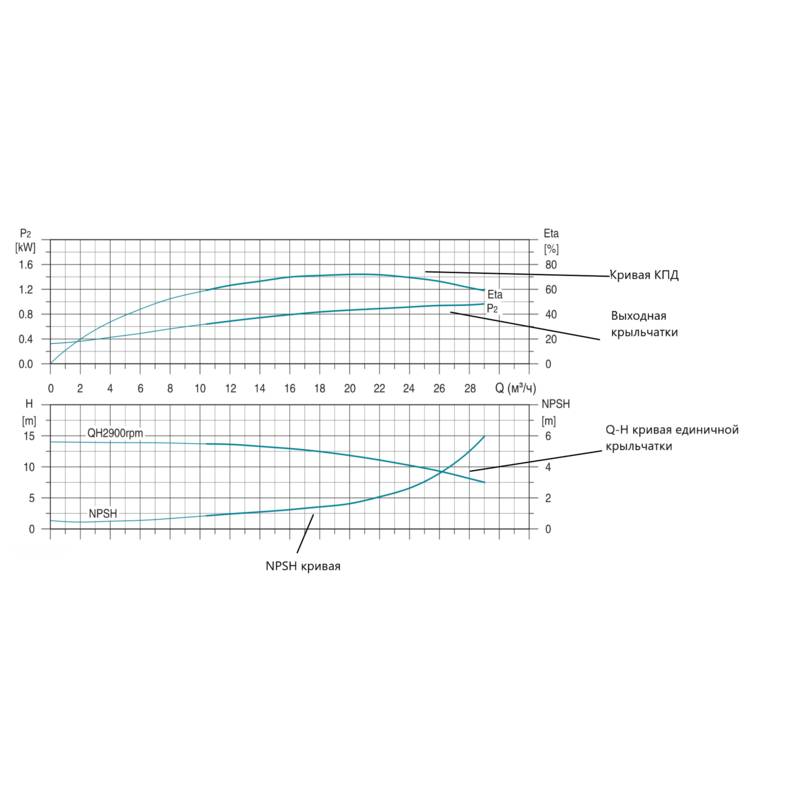

Минимальное давление на "входе" - NPSH

Расчет давление на "входе" насоса рекомендован в следующих случаях:

• Высокая температура жидкости
• Поток значительно превышает номинальный поток
• Подъем воды с глубины
• Подъем воды по длинным трубам
• Плохое состояние всасывающего патрубка

Избегайте кавитации, убедитесь в наличии минимального давления на всасывающей стороне. Если вычисленная максимальная высота подъема «H» положительна, насос может работать при максимальной высоте всасывания «H». Если вычисленный «H» отрицателен, требуется минимальный подпор.

Примечание:

Чтобы избежать кавитации, никогда не выбирайте насос с номинальной точкой правее кривой NPSH. Всегда проверяйте величину NPSH при максимальной производительности насоса.

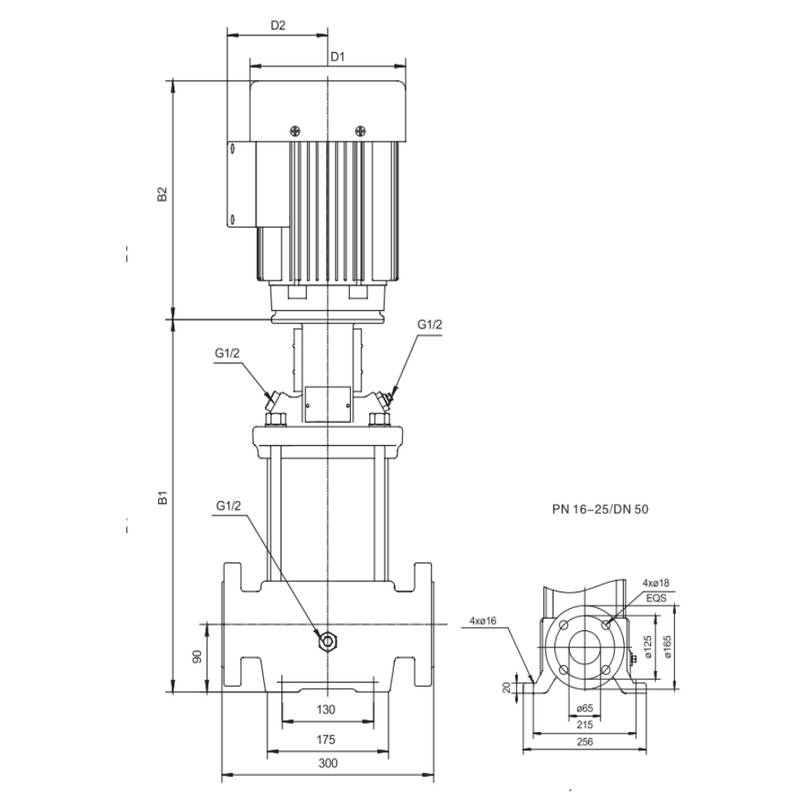

Размерный чертеж:

Серия LVR — основание насоса из чугуна

Область применения:

• Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей
• Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления
• Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании
• Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах
• Применяются в сельском хозяйстве при сплинкерном и капельном орошении
• Используются в пищевой промышленности и при производстве алкогольных напитков
• Широко применяются в системах пожаротушения

Условия эксплуатации:

• Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса
• Температура перекачиваемой жидкости: -20...+120°C
• Уровень PH перекачиваемой жидкости: 4 – 10
• Максимальная температура окружающей среды: +40°C
• Высота над уровнем моря: до 1000 м

Двигатель:

• Полностью закрытый двигатель, охлаждается с помощью вентилятора
• Класс защиты: IP 55
• Рабочее напряжение: 50 Гц, 220В / 380В
• Двигатель класса IE 2 (IE 3 по запросу)

Гарантия:

• От 2 лет

Эксплуатационные характеристики насосов типа LVR:

Окружающая температура

Максимальная окружающая температура: +40℃ . В случае использования при температуре выше +40℃ или при установке на высоте выше 1000 метров над уровнем моря, необходимо использовать мотор заведомо большей мощности. При низкой плотности воздуха и плохом охлаждении мотора, его мощность Р2 снижается (см. график ниже). В подобных случаях необходимо использовать более мощный мотор.

Примечание:

При использовании насоса при высоте 3500 метров над уровнем моря, Р2 снизится до 88%. При использовании насоса при температуре окружающей среды 70℃ Р2 снизится до 78%.

Возможное расположение клеммной коробки электродвигателя:

Расшифровка обозначений насосов LEO:
