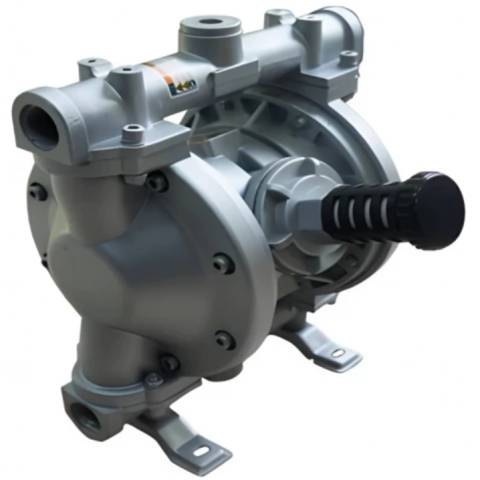

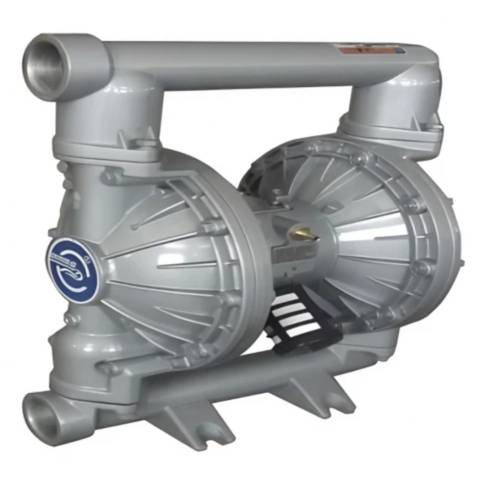

Диафрагменные насосы Vodotok серии GMB
Область применения:
Данные насосы предназначены для перекачивания как чистой и загрязненной воды, так и для транспортировки жидкостей и смесей с высокой вязкостью, таких как арахисовое масло, маринады, картофельное пюре, колбасный фарш, шоколад, сусло, сиропы, масляные краски, пигменты, клеи, глазурь для керамики, глину для производства кирпича, фарфора и керамики, цементный раствор, раствор для штукатурки, сточные воды абразивные материалы.

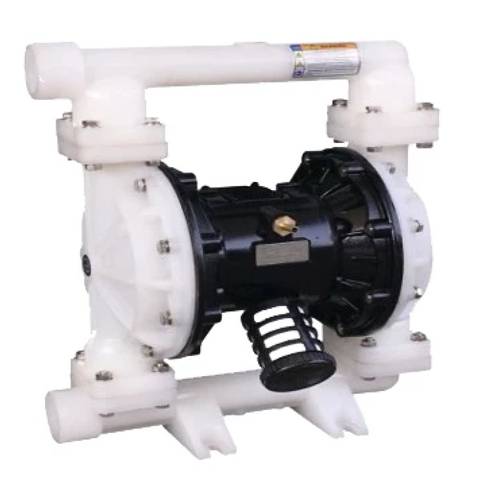

Насосы, корпуса и мембраны которых выполнены из коррозионностойких полимеров, могут быть использованы для перекачивания щелочей и кислот.
Особенности:
- Насос не требует предварительного заполнения жидкостью перед первым использованием, максимальная высота всасывания для чистой воды - до 5 м, высота подъема - до 70 м, давление на выходе - до 7 кгс/см2.
- Сочетает в себе качества погружного и поверхностного насосов.
- Конструкция позволяет перекачивать жидкости и смеси с твердыми включениями, таким образом, допускается легкий абразивный износ внутренних частей насоса.
- Бесступенчатая регулировка производительности и высоты подъема осуществляется при помощи регулятора давления сжатого воздуха (диапазон давления подаваемого воздуха 1-7 кгс/см2).
- Не требует электрического подключения, таким образом, может безопасно эксплуатироваться взрывоопасных жидкостей.
- Может быть погружен в перекачиваемую жидкость во время работы.
Внимание!Данные насосы не предназначены для питьевого водоснабжения!
Схема установки насосов:
№ | Наименование | № | Наименование |
---|---|---|---|
1 | Трубопровод подачи сжатого воздуха | 8 | Клапан сброса давления жидкости |
2 | Клапан сброса давления воздуха | 9 | Запорный клапан |
3 | Регулятор давления воздуха | 10 | Выходной трубопровод |
4 | Быстроразъемный соединитель | 11 | Штуцер для подключения сжатого воздуха |
5 | Воздушный фильтр | 12 | Входное отверстие |
6 | Входной трубопровод | 13 | Выходное отверстие |
7 | Бак с жидкостью | 14 | Запорный клапан |
