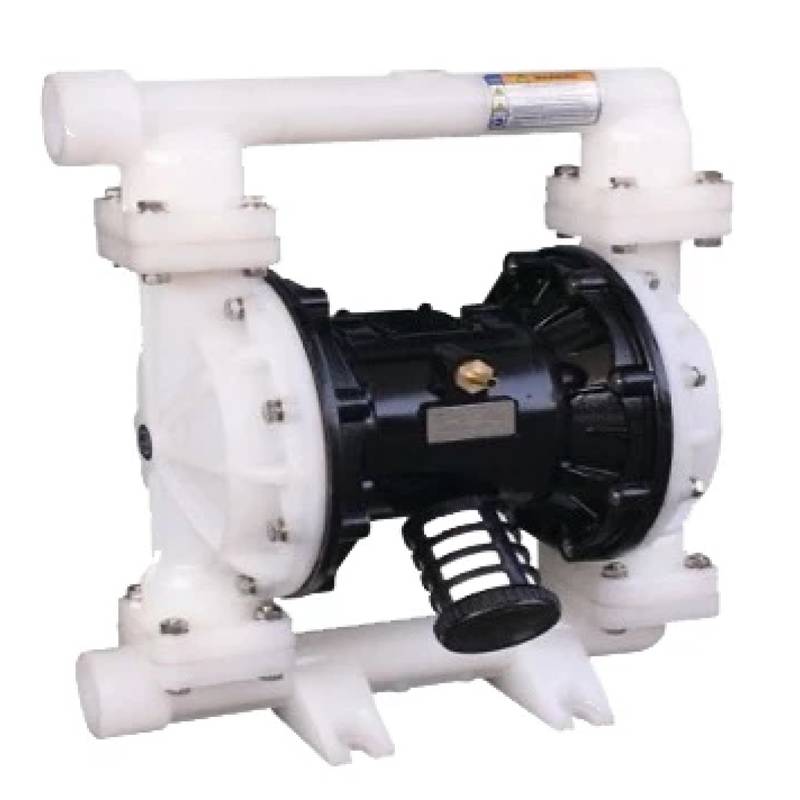

Насос диафрагменный Vodotok GMB2P-40TFF (PP/TEFLON)

Насос диафрагменный Vodotok GMB2P-40TFF (PP/TEFLON)

Артикул: 005892

Насос диафрагменный Vodotok GMB2P-40TFF (PP/TEFLON)

48 790 руб.

цена с НДС

В наличии

–+

Заказать в Whatsapp

Заказать в Telegram

Тип насоса: Диафрагменный

Материал корпуса: Полипропилен

Все характеристики

Доставка

Отправляем товары по России ТК Деловые Линии или СДЭК

Самовывоз в г. Ростове-на-Дону

Официальный дилер Vodotok

Интернет-магазин «РНДэко» является официальным представителем бренда Vodotok в России

Тип насоса

Диафрагменный
Материал корпуса

Полипропилен
Материал уплотнительного кольца клапана

Тефлон
Максимальная производительность, л/мин

222
Максимальная высота подъема, м

70
Максимальная высота всасывания, м

5
Диаметр выходного отверстия, дюйм

1 1/2
Максимальный размер частиц, мм

4.5
Максимальное давление воздуха, кгс/см²/м

7
Расход воздуха, л/мин

600
Диаметр выходного воздушного отверстия, дюйм

1/2; 3/4

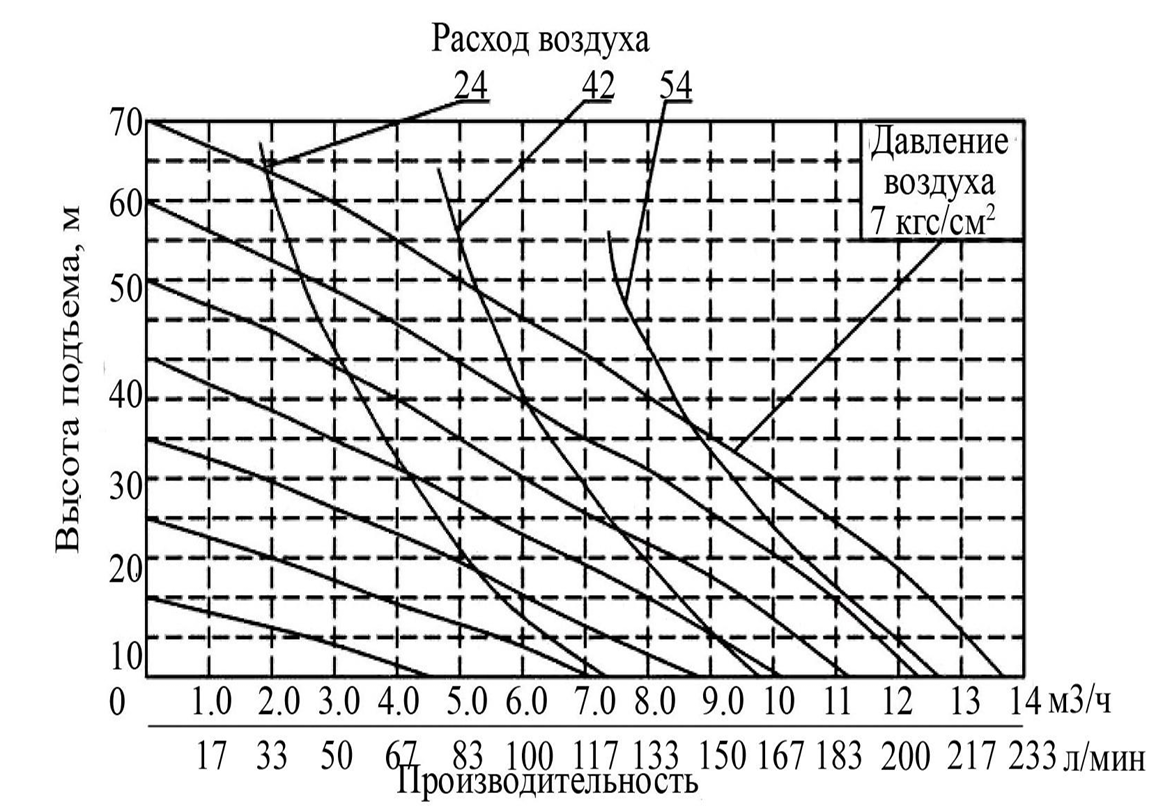

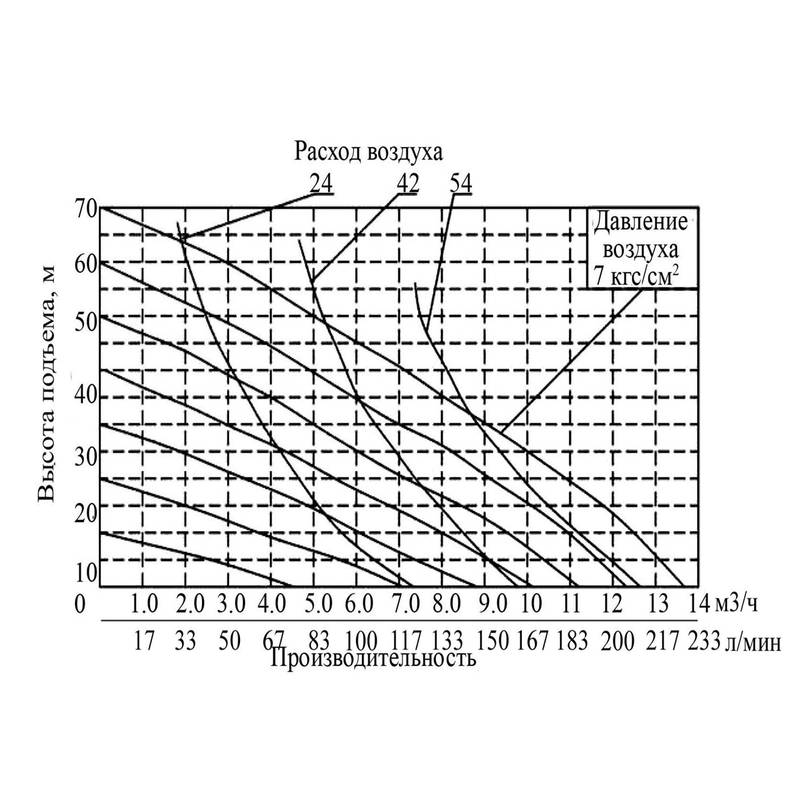

Характеристики насосов:

Характеристики насоса

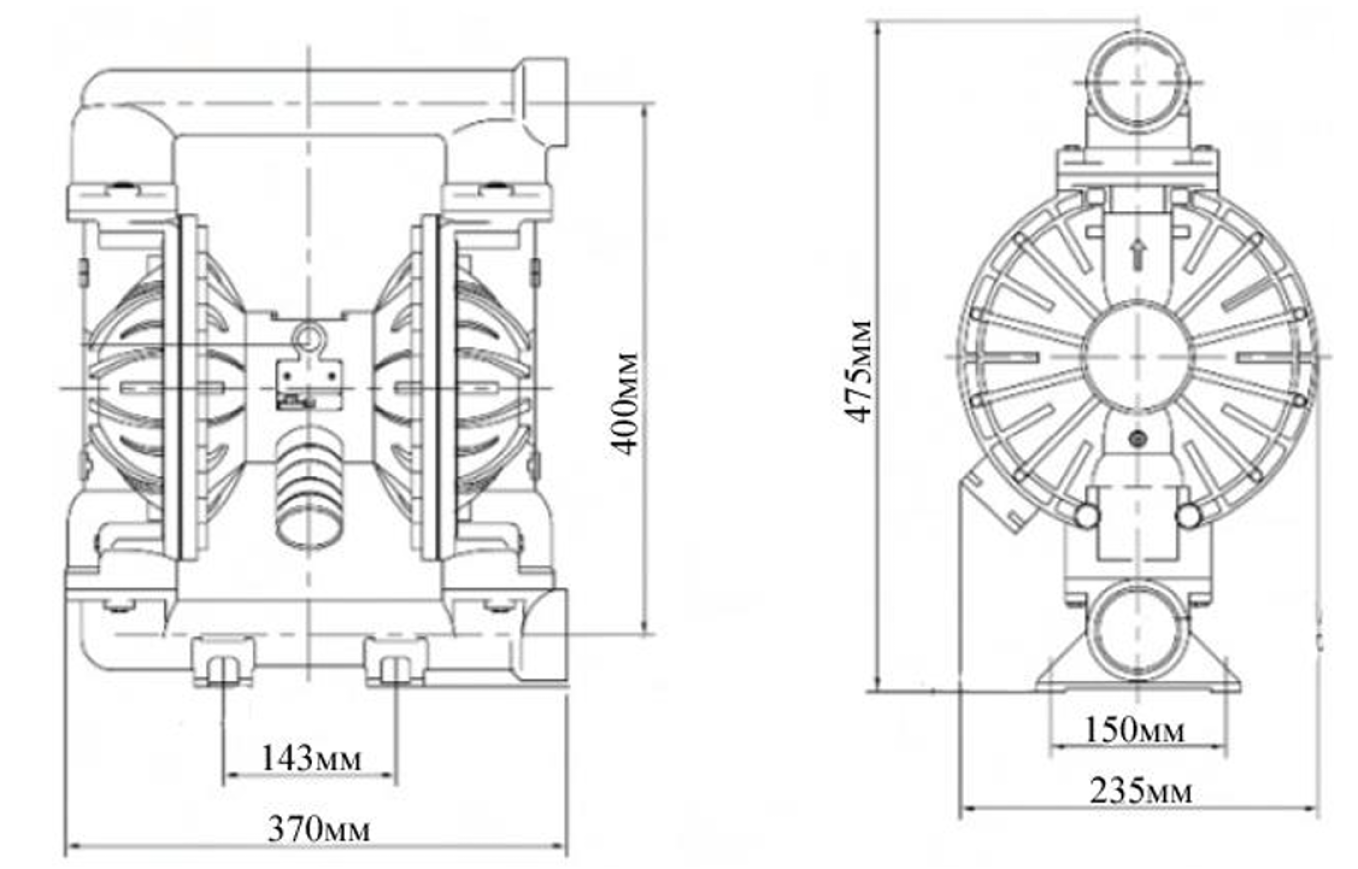

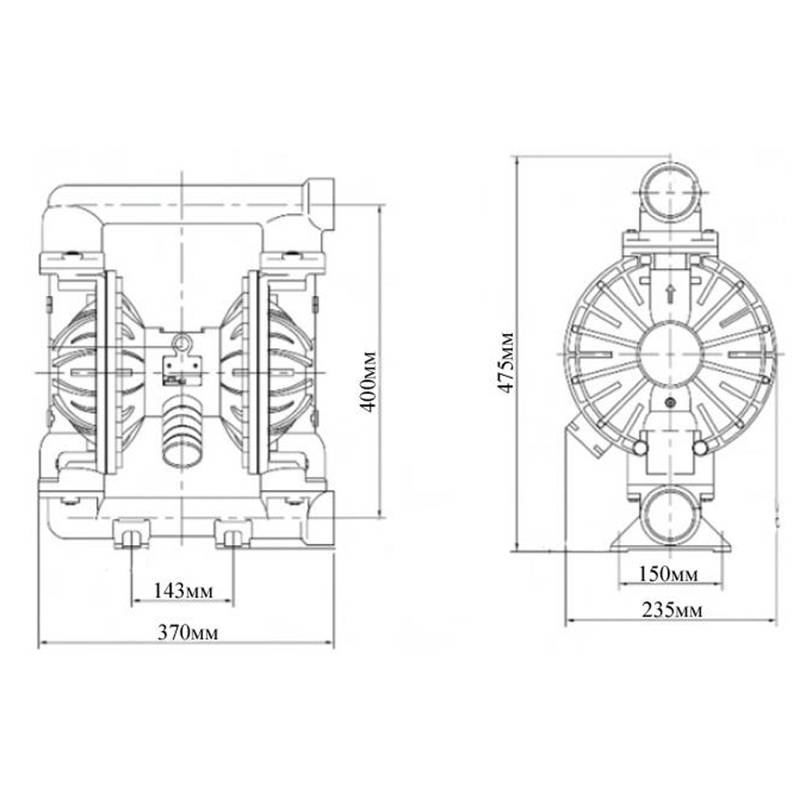

Установочные размеры:

Установочные размеры

Используемые материалы:

	Материал
Материал корпуса насоса	Полипропилен
Материал диафрагмы №1	Нитрил-каучук
Материал диафрагмы №2	Тефлон
Материал шарика клапана	Тефлон
Материал седла клапана	Тефлон
Материал уплотнительного кольца клапана	Тефлон

Схема установки насосов:

Схема установки насосов

№	Наименование	№	Наименование
1	Болт	17	Втулка поршня
2	Выходной коллектор	18	Средняя часть корпуса
3	Шарик клапана	19	Направляющая шпилька
4	Седло клапана	20	Уплотнительное кольцо направляющей шпильки
5	О-образное уплотнительное кольцо	21	Пластина воздухообменника
6	Корпус насосной камеры	22	Кольцо ползунка
7	Входной коллектор	23	Ползунок
8	Внешний зажим диафрагмы	24	Крышка воздушного клапана
9	Тефлоновая диафрагма	25	Поршень
10	Нитрил-каучуковая диафрагма	26	Управляющий клапан
11	Внутренний зажим диафрагмы	27	Штуцер для подключения сжатого воздуха
12	Шток	28	Выпускное отверстие воздушного клапана
13	Внутренняя крышка насосной камеры	29	Глушитель
14	Прокладка	30	Подвижная шпилька
15	Поршень	31	Втулка штока
16	Уплотнительное кольцо приводного поршня	32

Область применения:

Данные насосы предназначены для перекачивания как чистой и загрязненной воды, так и для транспортировки жидкостей и смесей с высокой вязкостью, таких как арахисовое масло, маринады, картофельное пюре, колбасный фарш, шоколад, сусло, сиропы, масляные краски, пигменты, клеи, глазурь для керамики, глину для производства кирпича, фарфора и керамики, цементный раствор, раствор для штукатурки, сточные воды абразивные материалы.

Насосы, корпуса и мембраны которых выполнены из коррозионностойких полимеров, могут быть использованы для перекачивания щелочей и кислот.

Особенности:

Насос не требует предварительного заполнения жидкостью перед первым использованием, максимальная высота всасывания для чистой воды - до 5 м, высота подъема - до 70 м, давление на выходе - до 7 кгс/см2.
Сочетает в себе качества погружного и поверхностного насосов.
Конструкция позволяет перекачивать жидкости и смеси с твердыми включениями, таким образом, допускается легкий абразивный износ внутренних частей насоса.
Бесступенчатая регулировка производительности и высоты подъема осуществляется при помощи регулятора давления сжатого воздуха (диапазон давления подаваемого воздуха 1-7 кгс/см2).
Не требует электрического подключения, таким образом, может безопасно эксплуатироваться взрывоопасных жидкостей.
Может быть погружен в перекачиваемую жидкость во время работы.

Внимание!Данные насосы не предназначены для питьевого водоснабжения!

Схема установки насосов:

Схема установки насосов

№	Наименование	№	Наименование
1	Трубопровод подачи сжатого воздуха	8	Клапан сброса давления жидкости
2	Клапан сброса давления воздуха	9	Запорный клапан
3	Регулятор давления воздуха	10	Выходной трубопровод
4	Быстроразъемный соединитель	11	Штуцер для подключения сжатого воздуха
5	Воздушный фильтр	12	Входное отверстие
6	Входной трубопровод	13	Выходное отверстие
7	Бак с жидкостью	14	Запорный клапан
