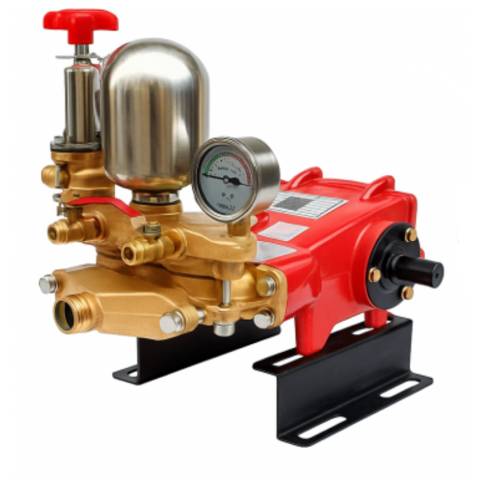

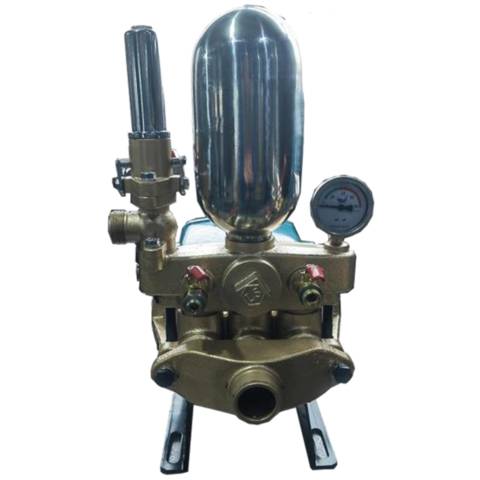

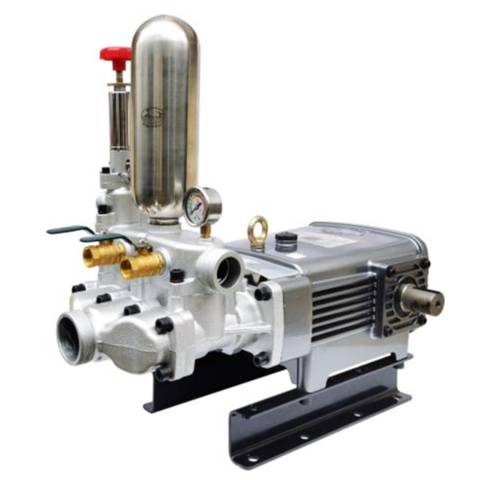

Плунжерные насосы Vodotok серии LS
Область применения:
Данные насосы предназначены для создания высокого выходного давления у перекачиваемых жидкостей. Они используются для опрыскивания, орошения, мойки под давлением и т. д., рассчитаны на работу в тяжелых условиях эксплуатации, соответствуют самым высоким требованиям качества.
Эти насосы изготовлены из высококачественных материалов на современном, высокоточном оборудовании, что обеспечивает им длительный срок службы и стабильную работу. Компактный дизайн делает насос удобным в эксплуатации и транспортировке. Возможность работы насосов с различным оборудованием обеспечивает широкий спектр их применения.
Важным преимуществом насосов является плунжер из высококачественной керамики.
Внимание! Данные насосы не предназначены для питьевого водоснабжения, перекачивания агрессивных и абразивных веществ, соленой воды, а также легковоспламеняющихся и взрывоопасных жидкостей!
Комплектация:
- Насос в сборе – 1 шт.
- Всасывающий шланг – 1 шт.
- Шланг перелива – 1 шт.
- Шкив - 1 шт.
- Сетчатый фильтр – 1 шт.
- Гаечный ключ – 1 шт.
- Комплект о-образных уплотнительных колец – 2 комплекта
- Винт регулировки давления – 1 шт.
- Комплект установочных креплений – 1 комплект
- Комплект креплений шкива – 1 комплект
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1 шт.
Используемые материалы:

№ | Наименование | № | Наименование | № | Наименование | № | Наименование |
---|---|---|---|---|---|---|---|
1 | Картер | 26 | О-образное уплотнительное кольцо | 51 | Винт регулировки давления | 76 | Всасывающий шланг в сборе |
2 | Уплотнительное кольцо картера | 27 | Блок цилиндров | 52 | Сердечник | 77 | Седло клапана перелива в сборе |
3 | Крышка картера | 28 | Седло смазочного колпачка | 53 | Барашковая гайка | 78 | Барашковая гайка и регулировочный винт |
4 | Индикатор уровня масла | 29 | Смазочный колпачок | 54 | Латунная втулка | 79 | Пластина |
5 | О-образное уплотнительное кольцо | 30 | Клапан в сборе | 55 | Шланг перелива | 80 | Гаечный ключ |
6 | Пробка сливного отверстия | 31 | Всасывающий коллектор | 56 | Сердечник | 81 | Предохранительный клапан в сборе |
7 | О-образное уплотнительное кольцо | 32 | Металлический блок | 57 | Барашковая гайка | 82 | О-образное уплотнительное кольцо |
8 | Крышка плунжеров | 33 | Вентиль | 58 | Всасывающий шланг | 83 | Винт |
9 | Пробка отверстия для залива масла | 34 | Уплотнительное кольцо воздушной камеры | 59 | Латунная втулка | 84 | Винт |
10 | Кронштейн | 35 | Воздушная камера | 60 | Сердечник фильтра | 85 | Шайба |
11 | Коленчатый вал | 36 | Манометр | 61 | Фильтр в сборе | 86 | Винт |
12 | Шатун | 37 | Чашка водяного уплотнения | 62 | Цилиндр в сборе | 87 | Винт |
13 | Штифт плунжера | 38 | Уплотнительное кольцо седла клапана | 63 | Металлический блок в сборе | 88 | Шайба |
14 | Плунжер | 39 | Седло клапана | 64 | Клапан | 89 | Гайка |
15 | Подшипник | 40 | Вал | 65 | Кожух пружины в сборе | 90 | Шайба |
16 | Сальник коленвала | 41 | Сальник | 66 | Уплотнительное кольцо клапана | 91 | Болт |
17 | Шпонка | 42 | Корпус предохранительного клапана | 67 | Седло клапана | 92 | Болт |
18 | Крышка сальника | 43 | Винт | 68 | Стопор | 93 | Шайба |
19 | Крышка вала | 44 | Кожух пружины | 69 | Кожух пружины | 94 | Винт |
20 | Сальник плунжера | 45 | Ручка управления | 70 | Пружина клапана | 95 | О-образное уплотнительное кольцо |
21 | Изолирующее кольцо | 46 | Нижний вкладыш | 71 | Шкив | 96 | Уплотнительное кольцо |
22 | Букса | 47 | Штифт | 72 | Винт | 97 | О-образное уплотнительное кольцо |
23 | Сальник | 48 | Пружина | 73 | Прокладка | 98 | Соединитель |
24 | Смазочное кольцо | 49 | Верхний вкладыш | 74 | Прокладка | 99 | Стопорная шайба |
25 | Малое уплотнительное кольцо | 50 | Барашковая гайка | 75 | Шланг перелива в сборе | 100 |
