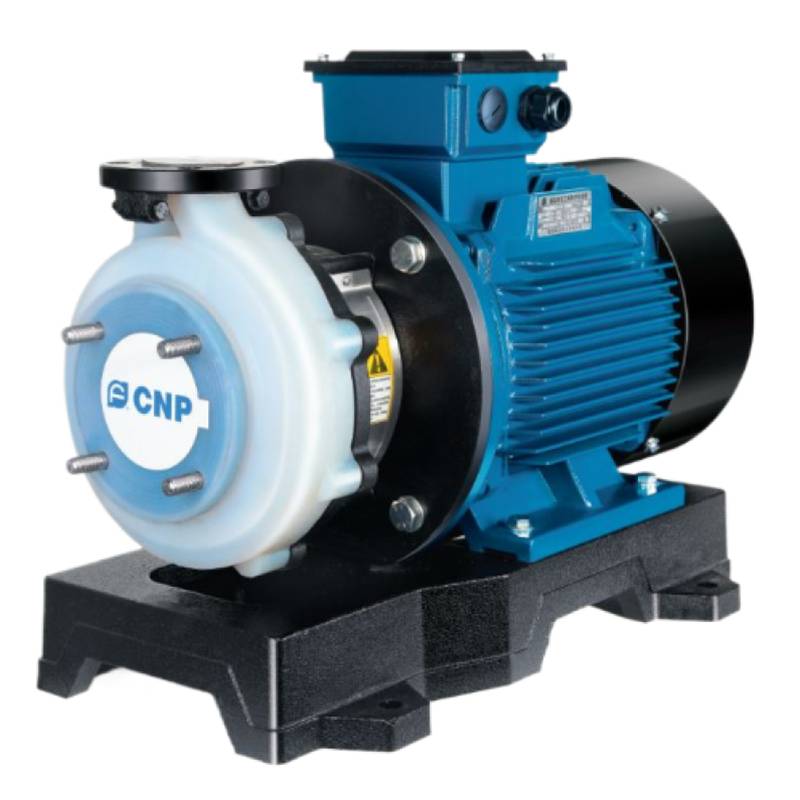

Горизонтальный одноступенчатый центробежный насос CNP SZ 40-25-125 (F46)

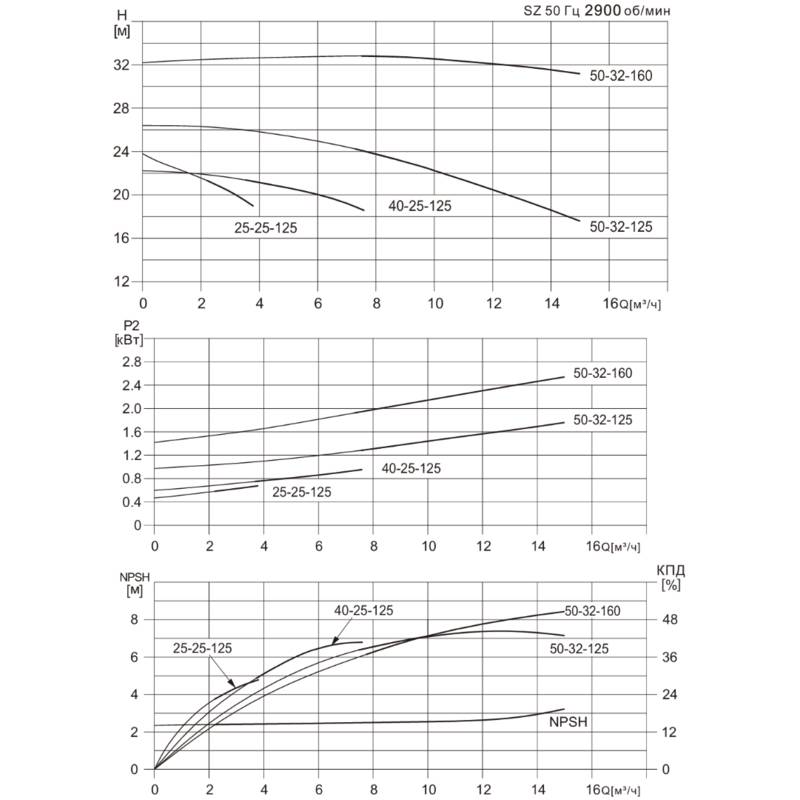

Характеристики насосов:

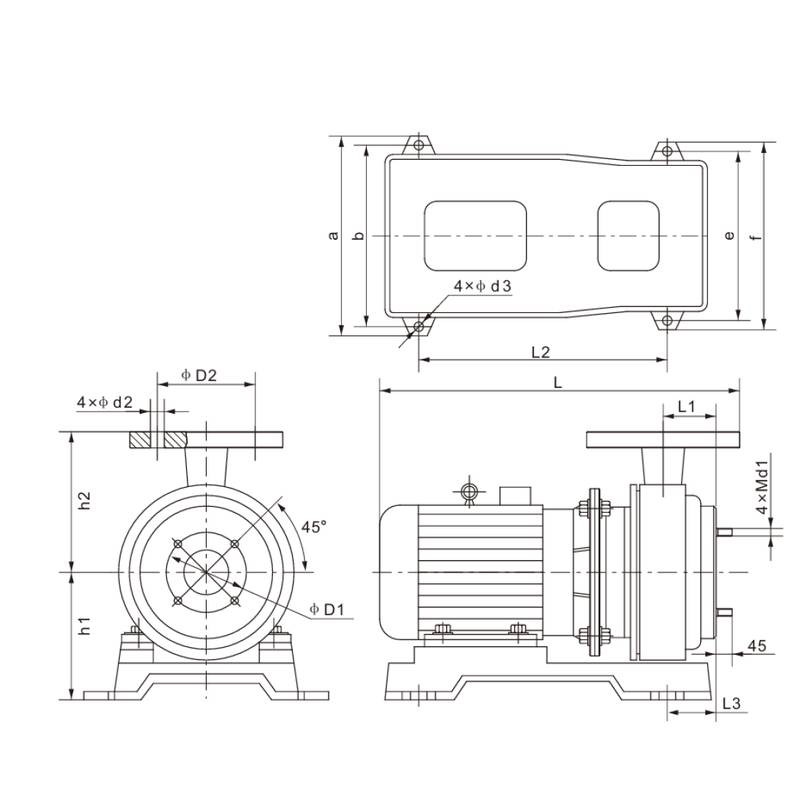

Габаритно-присоединительные размеры:

Область применения:

• Перекачивание химически активных и нейтральных жидкостей: кислот разных концентраций, щелочей, соленых растворов, окислителей, органических растворителей, гальвоно-покрывающих смесей, ядохимикатов, красок, лаков и т. д.
• Используются в химической, пищевой, электрохимической, полиграфической и других отраслях промышленности.

Условия эксплуатации:

Насос подходит для перекачивания чистой жидкости, не содержащей твердых и волокнистых включений.

• Температура жидкости: -20°С ~ +120°C
• Плотность жидкости: макс. 1,35x10³ кг/м³
• Давление в насосной части: до 10 бар
• Температура окружающей среды: до + 40°C
• Высота над уровнем моря: до 1000 м

Особенности:

Насос SZ — моноблочный, центробежный, одноступенчатый, с осевым входом.

• Рабочее колесо насоса напрямую соединено с валом электродвигателя.
• Напорный и всасывающий патрубки соединяются с трубопроводом через стандартные фланцы.
• Проточная часть выполнена из фторопласта F26(F46), корпусные детали из чугуна, рабочее колесо армировано сталью.

Двигатель:

• Асинхронный двигатель с воздушным охлаждением
• Степень защиты: IP55
• Класс изоляции: F
• Стандартное напряжение: 3х380 В, 50 Гц

Расшифровка обозначений:

Общая схема устройства:
